IV. Захваты.

Для перемещения листа возможно применение следующих захватов:

1.Механические

2. Электромагнитные

3. Вакуумные грузозахватные устройства

Примеры:

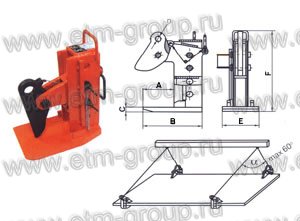

1. Горизонтальный «БУЛЬДОГ- 4»

Захват предназначен для горизонтальной транспортировки пачки листового металла. Обойма нажимного языка фиксируется в корпусе под необходимую ширину зева. Грузоподъемность приведена для двух захватов при угле между ветвями не более 60°. Твердость поверхности поднимаемого материала не должна превышать HRC 30!

Модель Грузоподъемность для  двух захватов  Тн Толщина пачки  металла  мм A мм B мм C мм D мм E мм F мм Вес кг ETM-3.0 3,0 0-160 167 270 26 30 157 335 18 ETM-4.5 4,5 0-240 170 293 26 33 157 465 29 ETM-6.0 6 0-260 175 300 30 35 175 520 18

2. Горизонтальный с возможностью поворота «БУЛЬДОГ-5»

Твердость поверхности поднимаемого материала не должна превышать HRC 30!

Модель Грузоподъемность одного захвата  Тн Ширина зева мм А  мм В  мм С мм D мм Е  мм Н  мм Вес  кг ETM-1.0 1,0 0-15 62 43 121 20 55 170 4 ETM-2.0 2,0 0-25 93 56 70 28 66 240 7 ETM-3.0 3,0 0-45 93 65 175 28 67 285 10 ETM-5.0 5,0 0-50 105 80 210 28 75 325 19

3. Горизонтальный «БУЛЬДОГ-6»

Для подъема одного или более листов. При работе рекомендуется использовать четыре захвата. Грузоподъемность приведена для двух захватов при угле между ветвями 45-90°.

Модель Грузоподъемность на пару  Тн Зев мм С мм B мм D мм E мм d мм Вес кг ETM-1 1,0 0-40 40 43 145 22 10 2,0 ETM-2 2,0 0-50 54 47 220 29 14 3,5 ETM-3 3,0 0-60 56 60 245 31 17 6,0 ETM-5 5,0 0-70 72 78 275 33 21 18,0

Электромагнитные:

Грузоподъемность, кг		Габариты, мм				Рабочая  температура, °С	Вес, кг
Номинальная  для плоских  поверхностей	Номинальная  для цилиндрических  поверхностей	L	B	H	R
100	50	62	92	67	126	80	2,5
300	150	90	165	100	190	80	10
600	300	120	280	115	240	80	20
1000	500	150	320	130	240	80	33
2000	1000	180	450	170	320	80	85
3000	1500	286	458	261	521	80	110
6000	3000	296	720	266	700	80	350

Вакуумные грузозахватные устройства можно разделить на:

-Вакуумные траверсы- грузозахватные вакуумные устройства на основе вакуумных присосок, используются для захвата, перемещения, поворота и вращения грузов.

Для вакуумных траверс не важны магнитные характеристики материала, материал может быть пористым, неправильной формы; вакуумные присоски не оставляют следов и царапин на изделии. Вакуумный насособеспечивает надежное удержание груза. ВОЗМОЖНО изготовить вакуумную траверсу (вакуумную струбцину) для ЛЮБОГО изделия - это только вопрос цены. Вакуумные траверсы перемещают: трубы, коробки, готовые изделия, листовые материалы: сталь, стекло (стеклопакеты), сендвич-панели, пластик, нержавейку, алюминий и многое другое.

Примеры:

Вакуумная траверса для подъемного механизма с крюком Вакуумный ресивер встроенный в основную траверсу Встроенный вакуумный насос T4.4 (4 м3/час, 0,18 кВт) Блокирующий клапан обратного хода Быстрозаменяемый фильтр очистки воздуха Вакуумметр с красно-зеленой областью  Акустическая система оповещения EW0 при снижении вакуума ниже 60%, либо при отключении электроснабжения Манипулятор захвата/управления с боковой стороны траверсы длиной 900 мм 10 вакуумных пластин типа FSRL160 (диаметр 160 мм) Максимальная грузоподъемность при 60% вакуума: 250 кг Габариты устройства: Длина основной траверсы: 6 000 мм Ширина траверсы: 800 мм Высота устройства: 800 мм

Вакуумная траверса для подъемного механизма с крюком Вакуумный ресивер встроенный в основную траверсу Встроенный вакуумный насос T4.8 (7,6 м3/час, 0,35 кВт) Напряжение: 3х230/380В (50Гц) Блокирующий клапан обратного хода Ручной вентиль захвата/сброса вакуума Быстрозаменяемый фильтр очистки воздуха Вакуумметр с красно-зеленой областью D=60мм Акустическая система оповещения (EW0) при снижении вакуума ниже 60%, либо при отключении электроснабжения Манипулятор захвата/управления с боковой стороны траверсы длиной 600 мм 6 вакуумных пластин типа FSRL 110 (диаметром 110мм) расположены на трех поперечных балках с возможностью перемещения (пружинная подвеска) Максимальная грузоподъемность при 60% вакуума: 150 кг Габариты устройства: Длина: 1 800 мм Ширина: 800 мм Высота: ~600 мм

-Рукавные вакуумные подъемники

Примеры:

Вакуумный рукавный подъемник VacuPowerlift, тип VPL230 Применение: для захвата и переноса металлических листов; дверных и оконных блоков; телеаппаратуры; перенос палетов, контейнеров и плит; пневматическое удержание деталей; индивидуальное использование. Высота подъема: 1700 / 2500 мм Скорость подъема: 50 м/мин Грузоподъемность:  для плотных материалов - 140 кг для пористых материалов - 120 кг

Вакуумный рукавный подъемник VacuPowerlift, тип VPL160 Применение: для захвата и переноса пластиковых и металлических листов; картонных коробок; пластиковых мешков; блоков утеплителя; небольших листов; бочек и баков; изделий с круглой и овальной поверхностью; перенос палетов, контейнеров и плит; пневматическое удержание деталей; индивидуальное использование. Высота подъема: 1700 / 2500 мм Скорость подъема: 50 м/мин Грузоподъемность:  для плотных материалов - 65 кг для пористых материалов - 60 кг
