Ход работы.
Типовые
схемы электроприводов рабочих механизмов
МРС

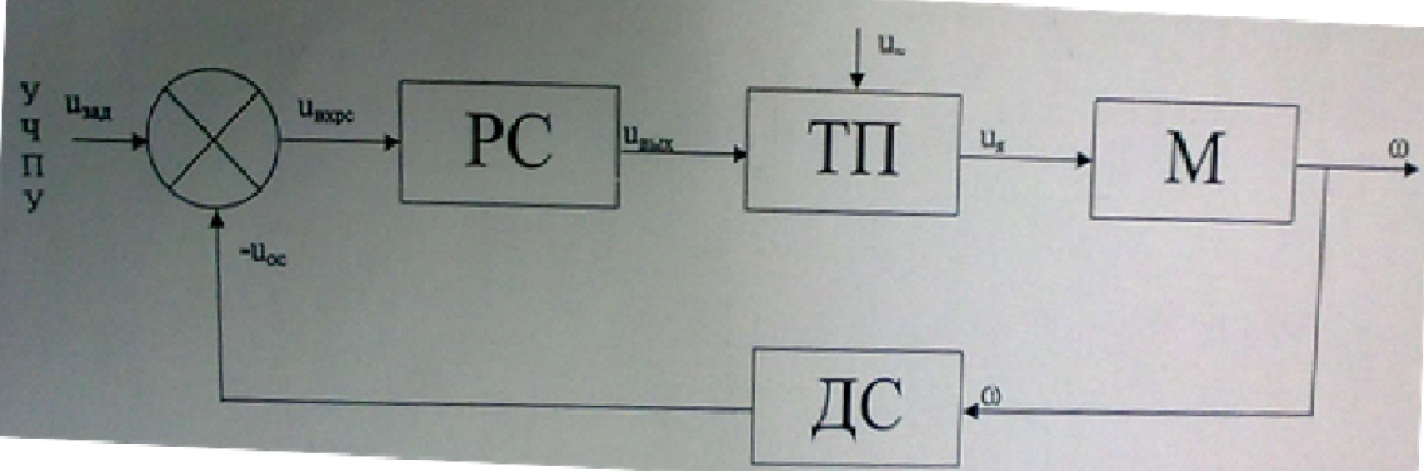

Блок схема тиристорного преобразователя.

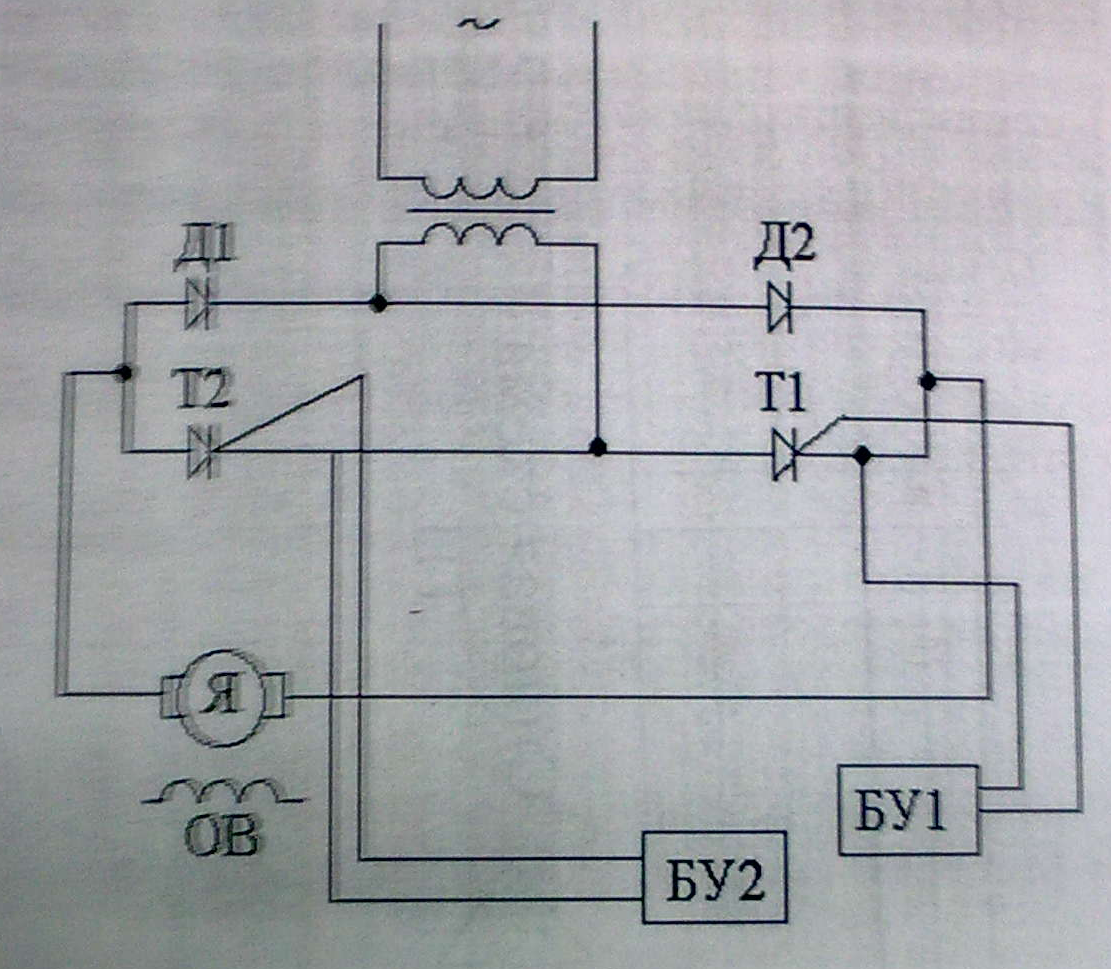

Принципиальная схема тиристорного преобразователя привода главного движения станка ТПК-125М
Структура регулируемого электропривода шпинделя ТПК-125М
Принципиальные схемы силовых блоков тиристорных преобразователей.
Реверсивная 3х фазная нулевая схема
3х фазная мостовая схемавыпрямления
Реверсивная 3х фазная мостовая схема
ВАХ тиристора
М
ежду
точками 0 и 1 находится участок,
соответствующий высокому сопротивлениюприбора —
прямое запирание.В точке 1 происходит включение тиристора.
Между точками 1 и 2 находится участок с отрицательным дифференциальным сопротивлением.
Участок между точками 2 и 3 соответствует открытому состоянию (прямой проводимости).
В точке 2 через прибор протекает минимальный удерживающий ток Ih.
Участок между 0 и 4 описывает режим обратного запирания прибора.
Участок между 4 и 5 — режим обратного пробоя.
Пульт

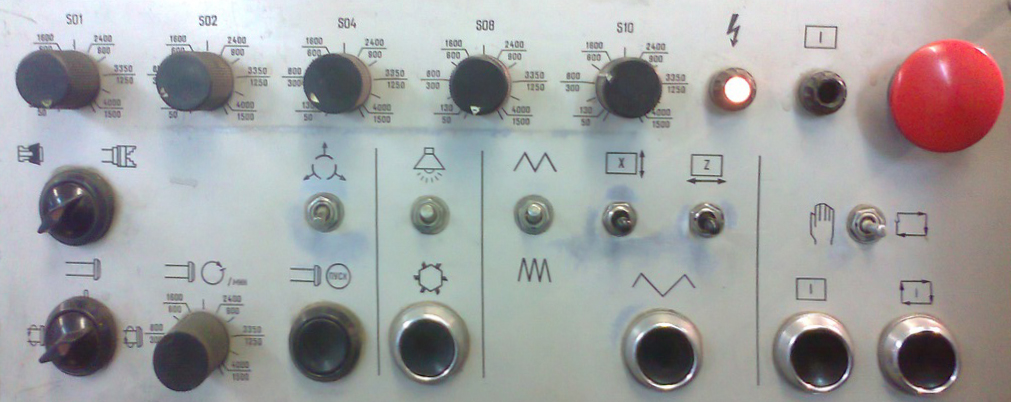

управления станка ТПК-125
-
закрепление
детали(1-закреплено, 2-не закреплено)
-
подача (включение)
-
свет
-питание
-
подача(1- понижение, 2-повышене)
-работа
на пониженной подаче
-
перемещение по координатам X,Y.
-револьвер
- 1)вращение против часовой стрелки 2)
вращение по часовой стрелке
- ручное/автоматическое управление.
-
изменение скорости вращения.
-
кнопка экстренного выключения.
Вывод: Я изучил назначение, устройство и принцип работы тиристорного электропривода рабочих механизмов металлорежущего станка, механические свойства приводного электродвигателя в двигательном режиме.
Компетенции: Общие компетенции- Тирристорный электропривод, системы импульсно-фазового управления, рабочие механизмы МРС. Профессиональные компетенции – принцип включения станка в ручном режиме, устройство пульта управления ТПК-125, смена инструмента на станке с ЧПУ
