3.2.1. Выбор места расположения упп и рп производится с учётом:

а) обеспечения глубокого ввода электроэнергии высшего напряжения 6 кВ;

б) близости к центру электрических нагрузок горного участка;

в) удобства доставки, монтажа и технического обслуживания электро-

оборудования;

Рисунок 2 – Пример размещения оборудования на плане горизонта откатки

г) наличие свежей струи;

д) других факторов (связь, сигнализация и др.).

Размеры УПП зависят от количества оборудования (КРУ, силовых трансформаторов, автоматических выключателей) и их размеров. Расположение оборудования зависит от его количества, типа, обеспечения свободных проходов для монтажа и обслуживания. Низковольтное оборудование (РП НН) может располагаться как внутри УПП, так и в ходке к УПП.

Примерная схема расположения оборудования в УПП имеется в (5, с. 353), (2, с. 29) и др. (2, с. 353-354).

3.3. Устройство силовых и осветительных сетей. Раздел носит описательный характер. (1, с. 245-250), (2, с. 186-199).

3.4 Устройство защитного заземления. Здесь описывается схема устройства заземления оборудования. Указываются способы заземления машин, пускателей, кабельных линий, светильников и др. аппаратуры. Указывается расположение местных и главных заземлителей, устройство заземляющего контура. Приводится схема заземления, принятая в Вашем проекте. (8, с. 330-344), (7, с. 184-190), (1, с. 286-290).

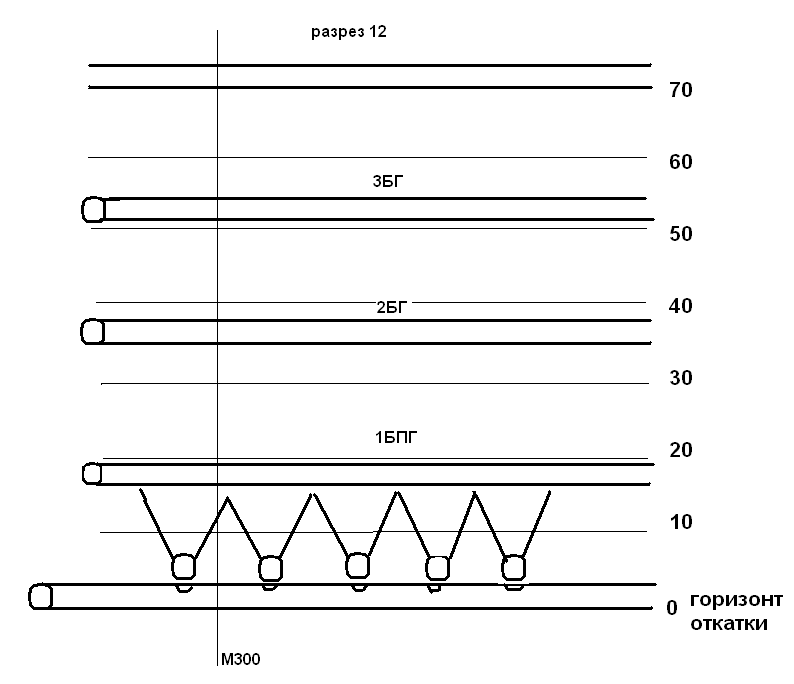

Рисунок 3 – Пример разреза блока

Гор. + 235 м

М 1: 500

Рисунок 4 – Пример плана буродоставочного горизонта

4.1. Расчёт электрического освещения. Для освещения можно принимать лампы накаливания, люминесцентные, электронные.

Расчёт включает:

- выбор величины напряжения и типа источников света (ламп),

- выбор типа осветительных приборов (светильники, прожекторы),

- определение количества светильников в каждой выработке,

- выбор источников питания и расположения светильников и прожекторов,

- расчёт кабельной сети.

Расчёт производится по методике, изложенной в (5, с. 184-200), (1, с. 312-327), (2, с. 270-280), (6, с. 73)

Для освещения скреперных штреков и проходческих забоев применяются прожекторы, например ПЗС, ПФС и др. (5, с. 266). Расчёт освещённости для скреперных штреков не производится, а их мощность учитывается при расчёте мощности осветительной сети. Если применяются светильники с люминесцентными лампами, то необходимо предусмотреть в схеме несколько светильников с лампами накаливания (для подачи аварийного сигнала).

Расчёт освещённости производится только для откаточного горизонта. На буровых и буродоставочных горизонтах рассчитывается только мощность осветительной сети для определения количества осветительных трансформаторов.

Для каждого горизонта необходимо выбрать источники питания осветительной сети. Это могут быть осветительные и пусковые аппараты АПШ или АОШ, АПР (см. 10, с. 31)

Рисунок 5 – Пример схемы для расчета освещенности точечным методом в откаточной выработке

После выполнения расчетов приводится расчётная схема осветительной сети по каждому горизонту.

Рисунок 6 – Варианты компоновки осветительной сети на подэтажных и на откаточных горизонтах

Результаты расчётов сводятся в таблицу

Таблица 2 – Характеристика осветительной сети участка

Наимено-вание выработ-ки

Длина выработ-

ки, м

Хар-ка светильников, тип, Рном

Рассто-яние между светильни-

ками

Напря-жение Uном, В

Кол-во светиль-ников

Суммарная мощность, Вт и тип аппарата осв.

Р сумм., Вт

Тип аппарата
