Измерить |
Вычислить |
|||||||
,кВт |
,кВт |
,B |
, A |
, об.мин |
s |
соsφ |
η |
M,Hм |
|
1 |
0 |
56,0 |
220 |
1,050 |
1500 |
0 |
0,140 |
0 |
0 |
2 |
100 |
181,7 |
220 |
1,102 |
1475 |
0,018 |
0,432 |
0,550 |
647,45 |
3 |
200 |
285,1 |
220 |
1,291 |
1452 |
0,032 |
0,580 |
0,702 |
1315,4 |
4 |
300 |
420,8 |
220 |
1,706 |
1428 |
0,048 |
0,647 |
0,713 |
2006,3 |
5 |
400 |
552,6 |
220 |
2,140 |
1405 |
0,063 |
0,678 |
0,724 |
2718,9 |
6 |
500 |
709,6 |
220 |
2,666 |
1380 |
0,08 |
0,699 |
0,705 |
3460,1 |
7 |
600 |
863,3 |
220 |
3,192 |
1358 |
0,095 |
0,710 |
0,695 |
4219,4 |
8 |
700 |
1047,2 |
220 |
3,817 |
1333 |
0,111 |
0,720 |
0,668 |
5015 |
9 |
800 |
1226,8 |
220 |
4,448 |
1311 |
0,126 |
0,724 |
0,652 |
5827,6 |
10 |
900 |
1434,2 |
220 |
5,169 |
1286 |
0,143 |
0,728 |
0,628 |
6683,5 |
Расчетные формулы:
-
M = – электромагнитный момент на валу асинхронного двигателя, Нм;
-
s = (n – )/n – скольжение ротора асинхронного двигателя, где
n = 60*f/p = 60*50/2 = 1500 об/мин. – частота вращения магнитного поля статора;
-
соsφ = - коэффициент мощности электродвигателя, где
– активная мощность потребляемая электродвигателем, Вт:
-
η = / – КПД электродвигателя.

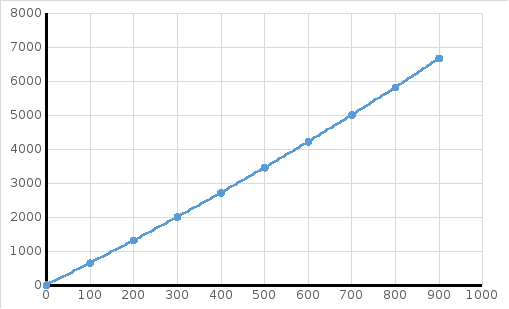

Рабочие и механические характеристики электродвигателя.
