Рабочая тетрадь по черчению ч

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

им. Р.Е. АЛЕКСЕЕВА»

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ

РАБОЧАЯ ТЕТРАДЬ Часть 2

Рекомендовано Ученым советом Нижегородского государственного технического университета им. Р.Е. Алексеева в качестве

учебного пособия для студентов всех форм обучения по техническим специальностям

Нижний Новгород 2013

1

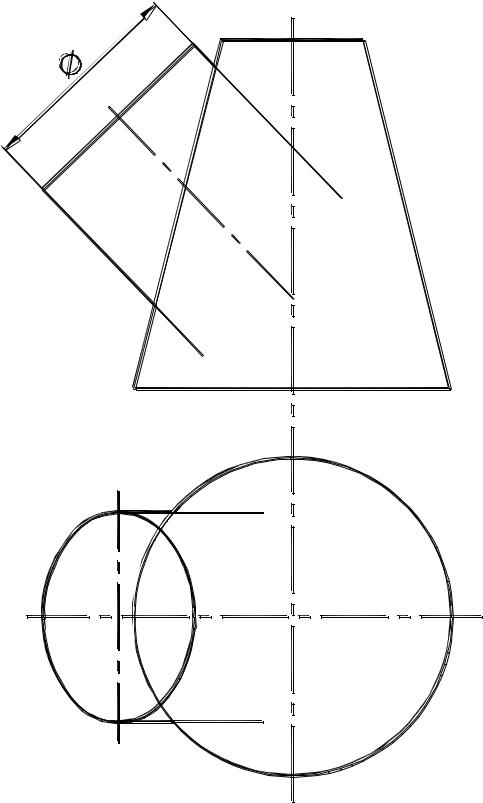

49. Построить линию пересечения поверхностей способом концентрических сфер.

2

3. МЕТРИЧЕСКИЕ ЗАДАЧИ. ПРЕОБРАЗОВАНИЕ КОМПЛЕКСНОГО ЧЕРТЕЖА

3.1.Перпендикулярность

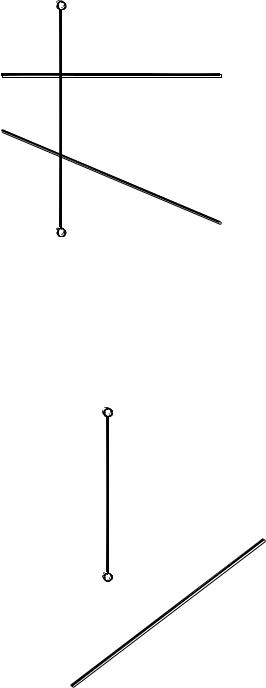

50.Из точки А провести перпендикуляр к прямой а.

h2

A1

51. Через точку А провести линии уровня, перпендикулярные к прямой а.

A2 a2

h2 a1

A1

h1

4

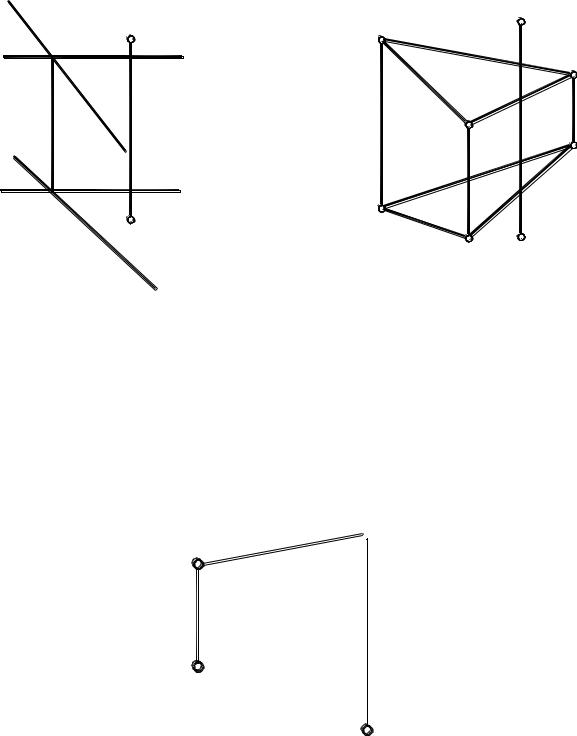

52. Из точки А(А1А2) провести перпендикуляр на плоскость.

53.Построить геометрическое место точек, равноудаленных:

от двух данных точек C и D;

трех данных точек K, L и M.

K2

D2

C2

C1

D1 K1

L2

K2

D2

M 2

M 1

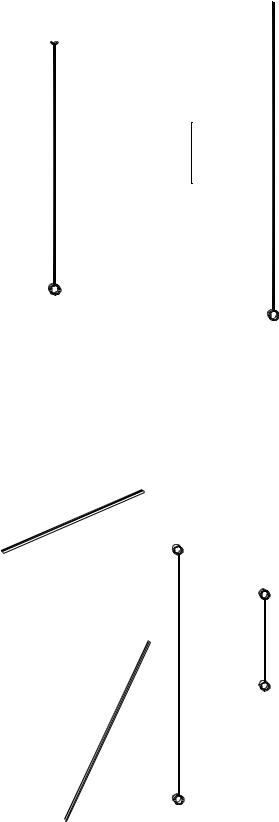

54. На прямой a найти точку, равноудаленную от двух данных точек M и N.

a2

6

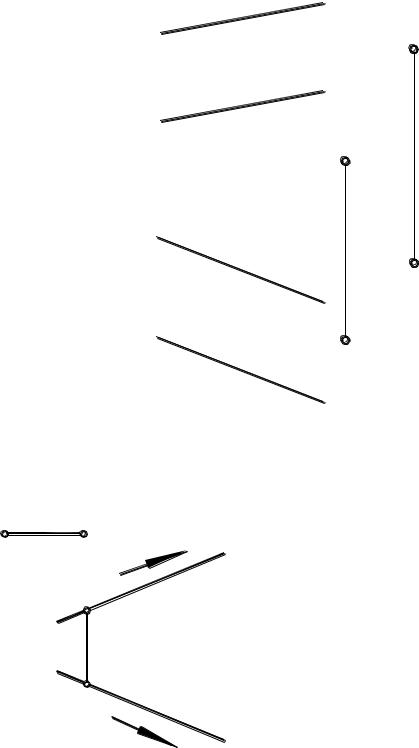

55. На плоскости (a // b) найти точки, равноудаленные от двух данных точек E и F.

N 2

F1

3.2.Способ замены плоскостей проекций

56.На прямой a отложить от точки А в направлении, указанном стрелкой,

отрезок AB, длина которого задана на чертеже).

A2

A2

A1

a1 A1

57. Построить горизонтальную проекцию отрезка AB, если дана его фронтальная проекция, а угол наклона к П2 равен 30 .

A2

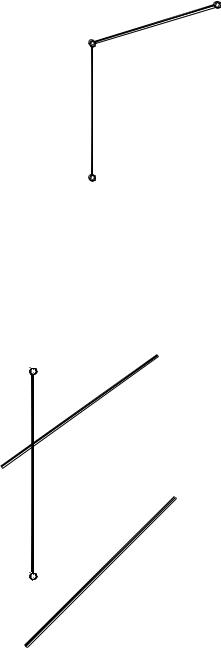

58. Определить натуральную величину и проекции перпендикуляра, измеряющего расстояние от точки А до прямой а.

A2 a2

a1

A1

8

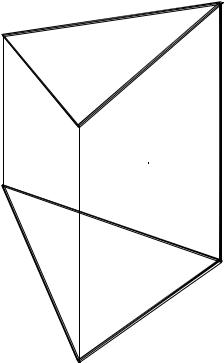

59. Определить угол наклона плоскости треугольника ABC к горизонтальной плоскости проекций.

С2

A2

B2

A1

С1

B1

60. Определить угол наклона плоскости треугольника DEF к фронтальной плоскости проекций.

E 2

D 2

F 2

D 1

E 1

F 1

10
