II. Общественные здания
|
|
|
|

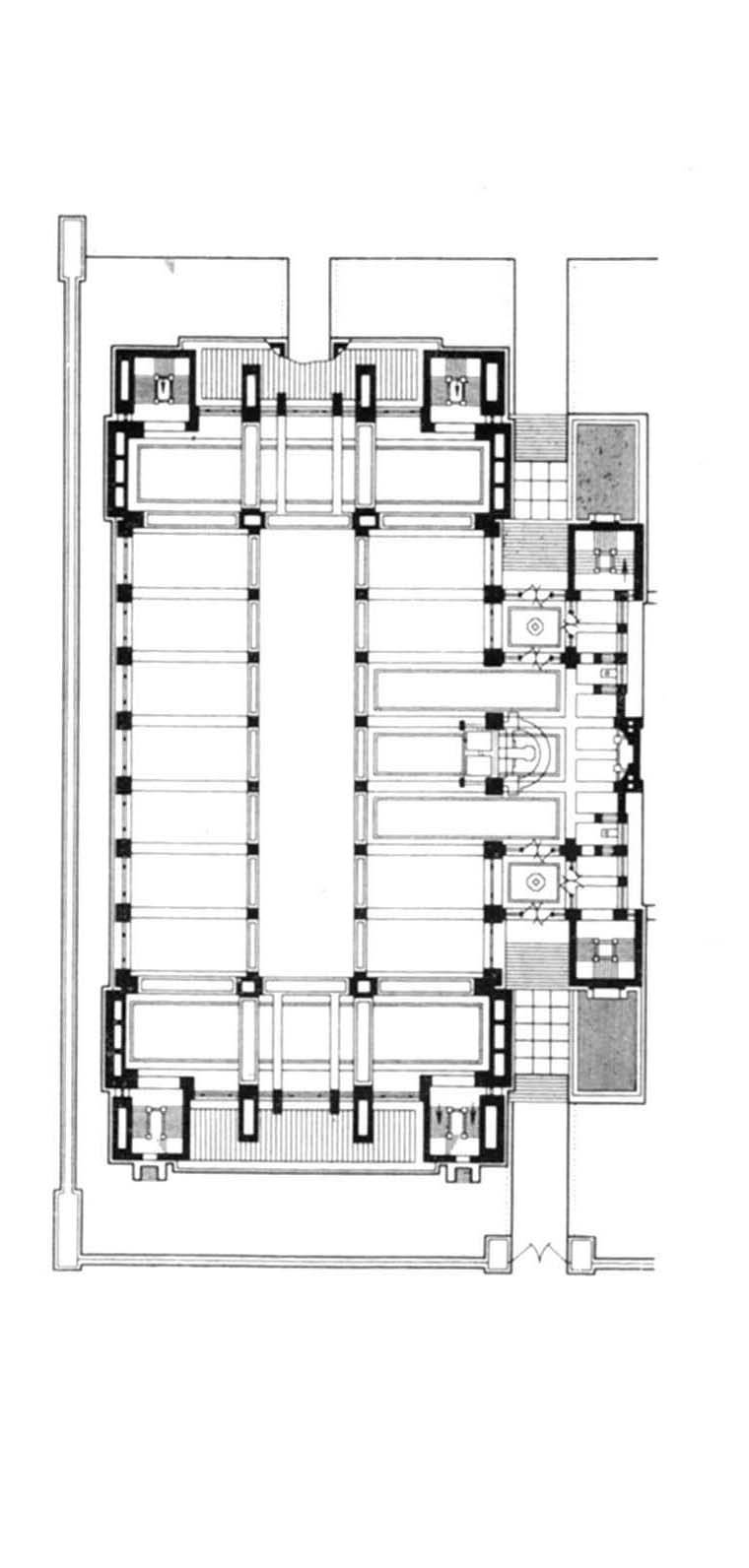

Рис. 25. Здание компании Ларкин, Буффало, шт. Нью-Йорк, 1904 – 1905 гг. Общий вид здания, план, интерьеры |
|
|
||

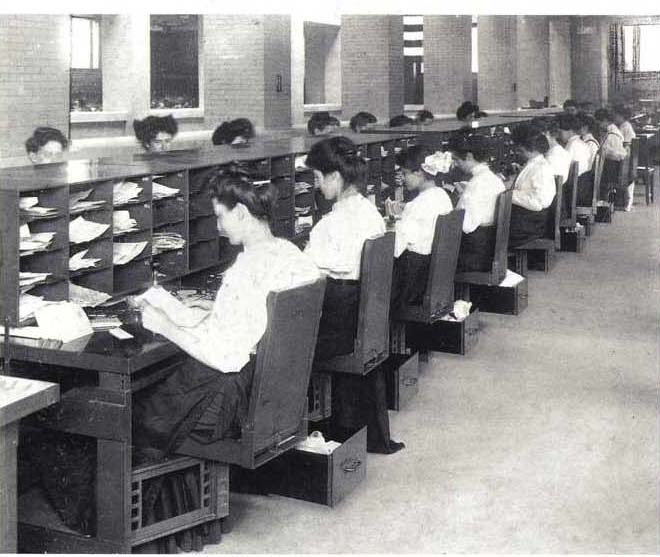

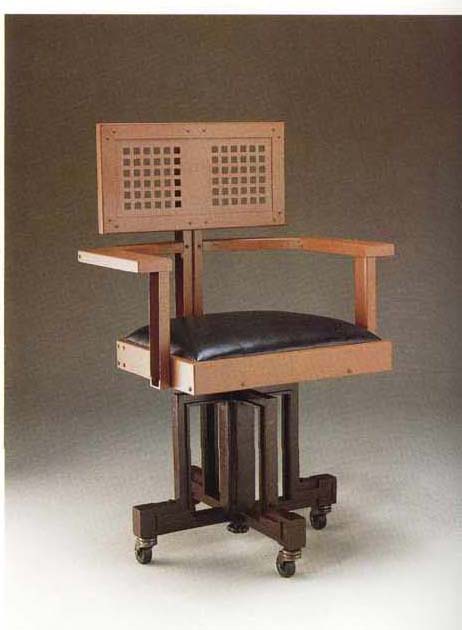

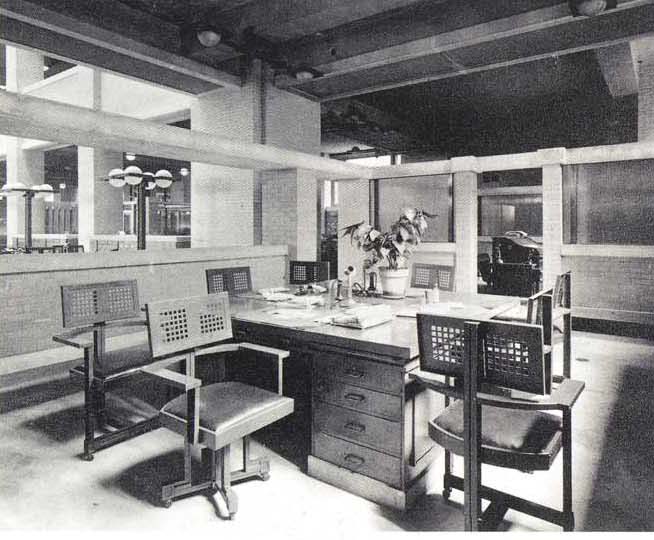

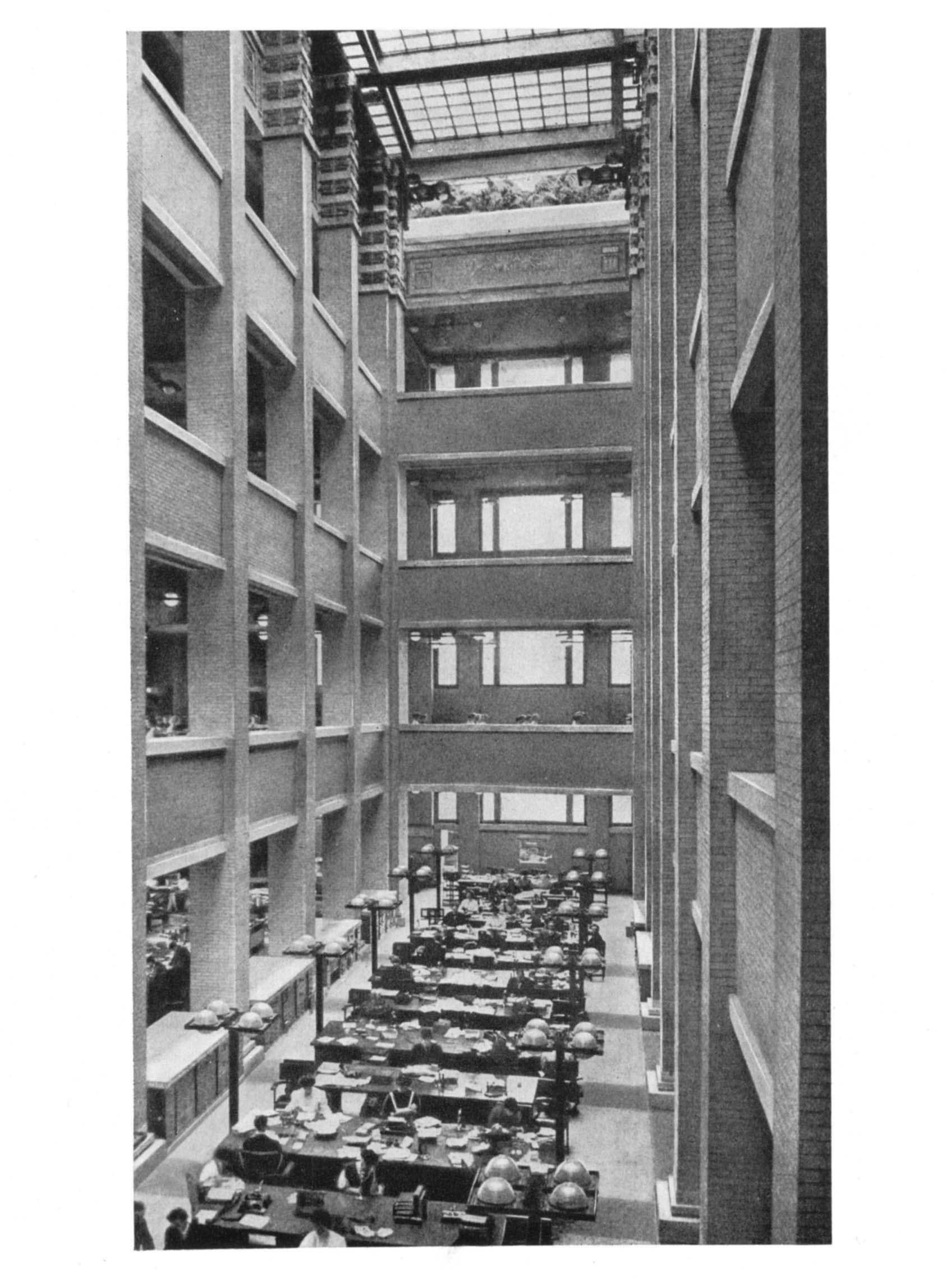

Рис. 26. Здание компании Ларкин. Многосветный внутренний двор, элемент мебельного наполнения |
Райт исключал из своей практики метод проектирования, основывающийся на композиционных приемах и внешних формах, которые не исходят из внутреннего содержания объекта, не соответствуют современной строительной технике и материалам. Впервые в офисном здании рабочие пространства обращены в многосветный внутренний двор, перекрытый стеклянной кровлей. В Ларкин-билдинг отсутствовал каркас. Райт так же, как и при строительстве небольших жилых домов, применил только кирпич. В здании компании Ларкин также впервые использовались кондиционирование, встроенная металлическая мебель и герметическая изоляция помещений.
Сам мастер охарактеризовал это сооружение следующим образом: «Изолированное здание (...), стальная встроенная мебель и сейфы для документов (...), первое здание для контор, в котором применена установка кондиционированного воздуха, впервые обвязка стеклянных дверей и окон выполнена из металла...».
|
||
|
|
|
|
||

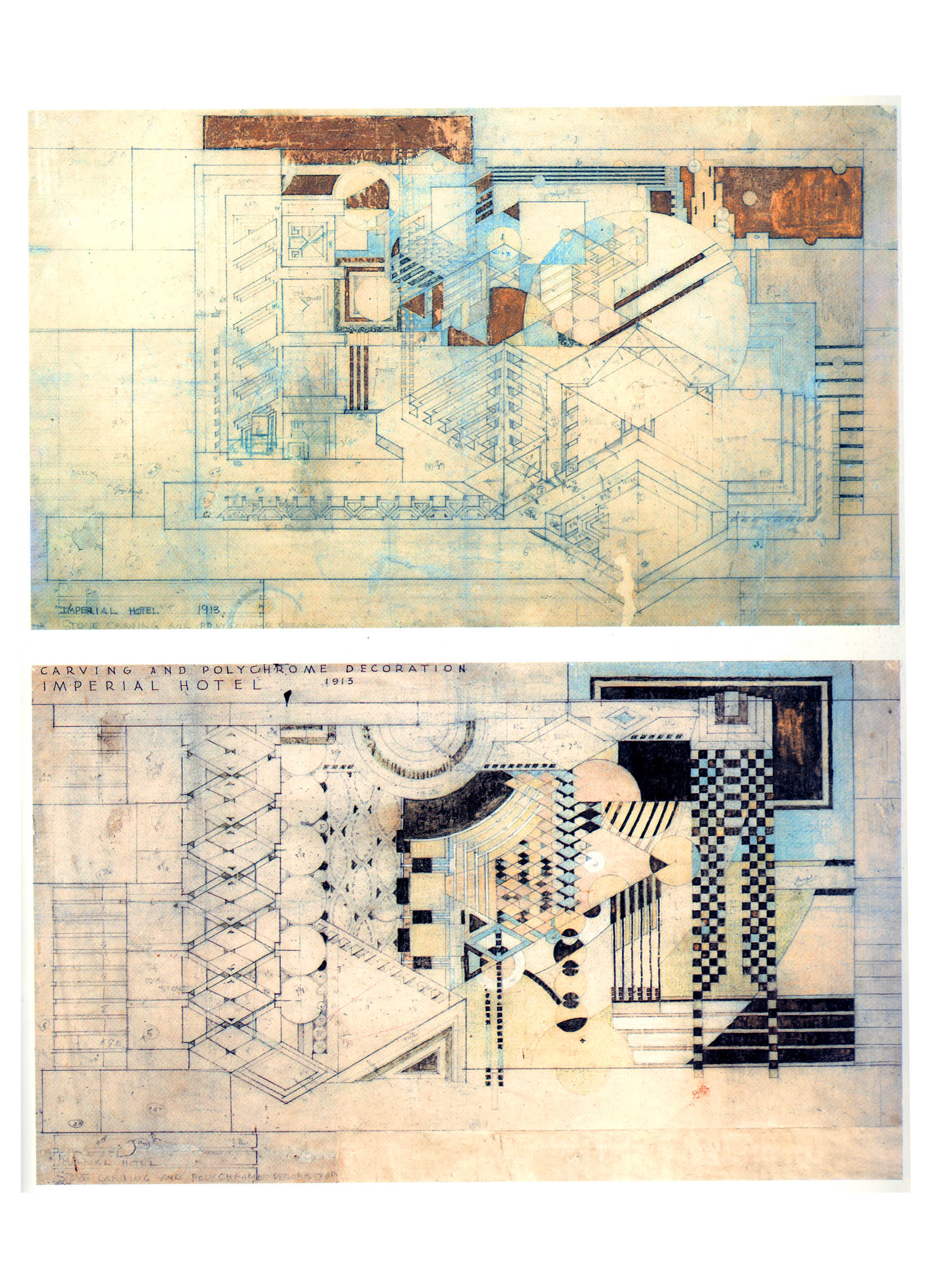

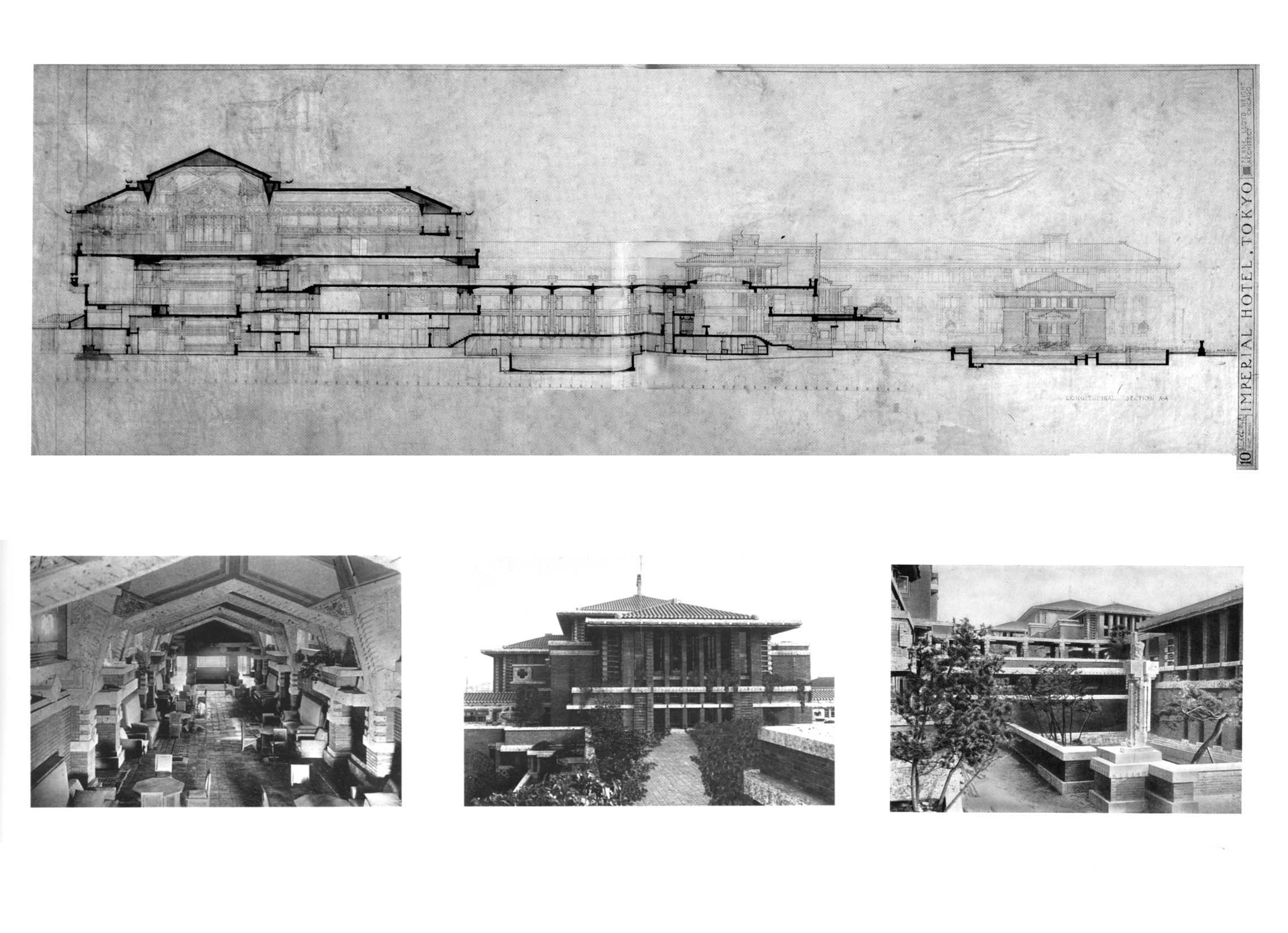

Для этого сооружения была разработана особая антисейсмическая конструктивная структура – плита, которая позволила зданию устоять при катастрофическом землетрясении 1923 года, разрушившем почти весь город. Райт получил телеграмму из Токио: «Отель стоит неповрежденным, как памятник Вашему гению». Если конструкция отеля «Империал» явилась выдающимся достижением Райта, то архитектурное решение перегружено сильно декорированными, монументальными элементами, воспроизводящими древние японские сооружения. |
||
|
|
|
|

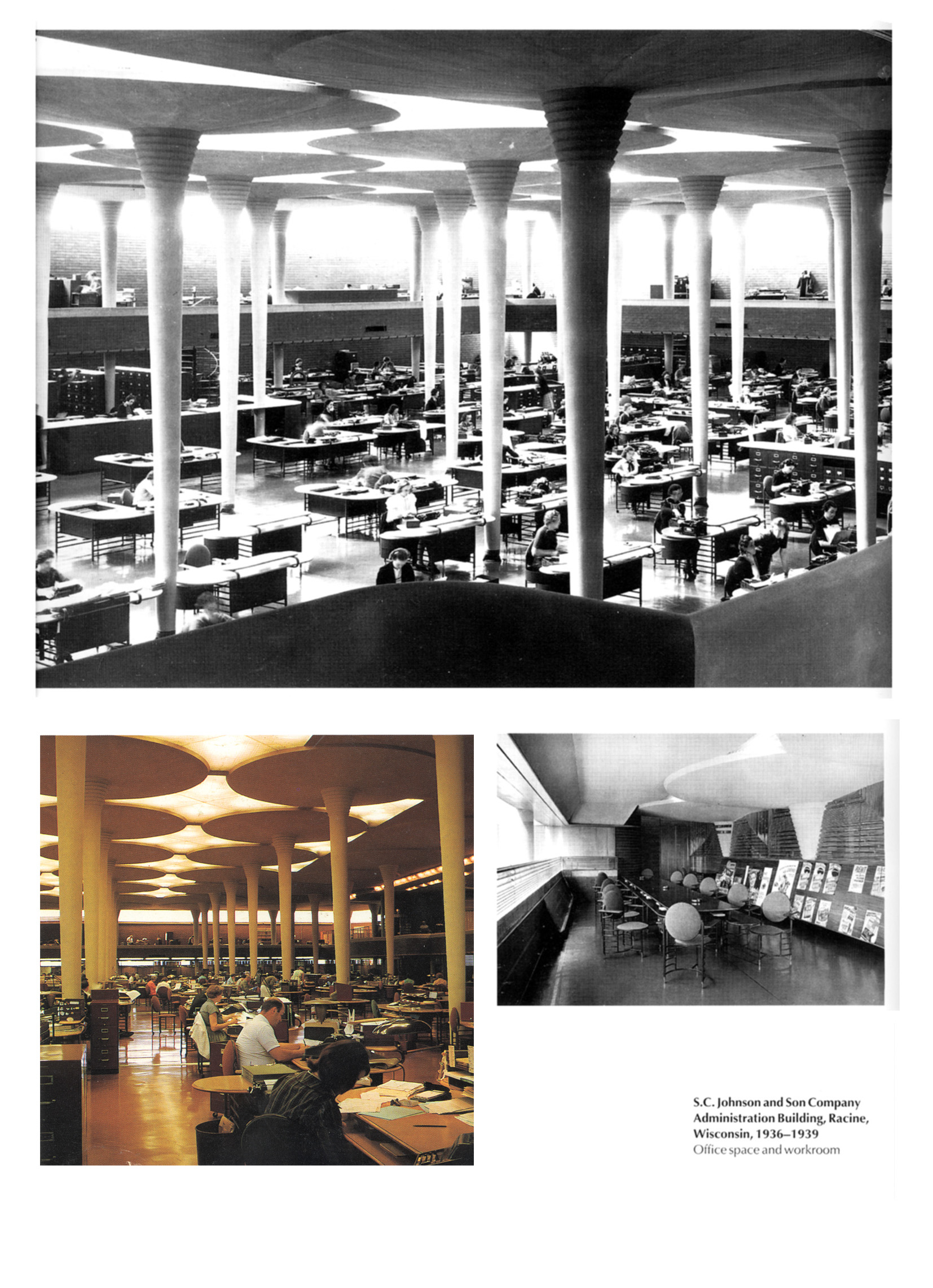

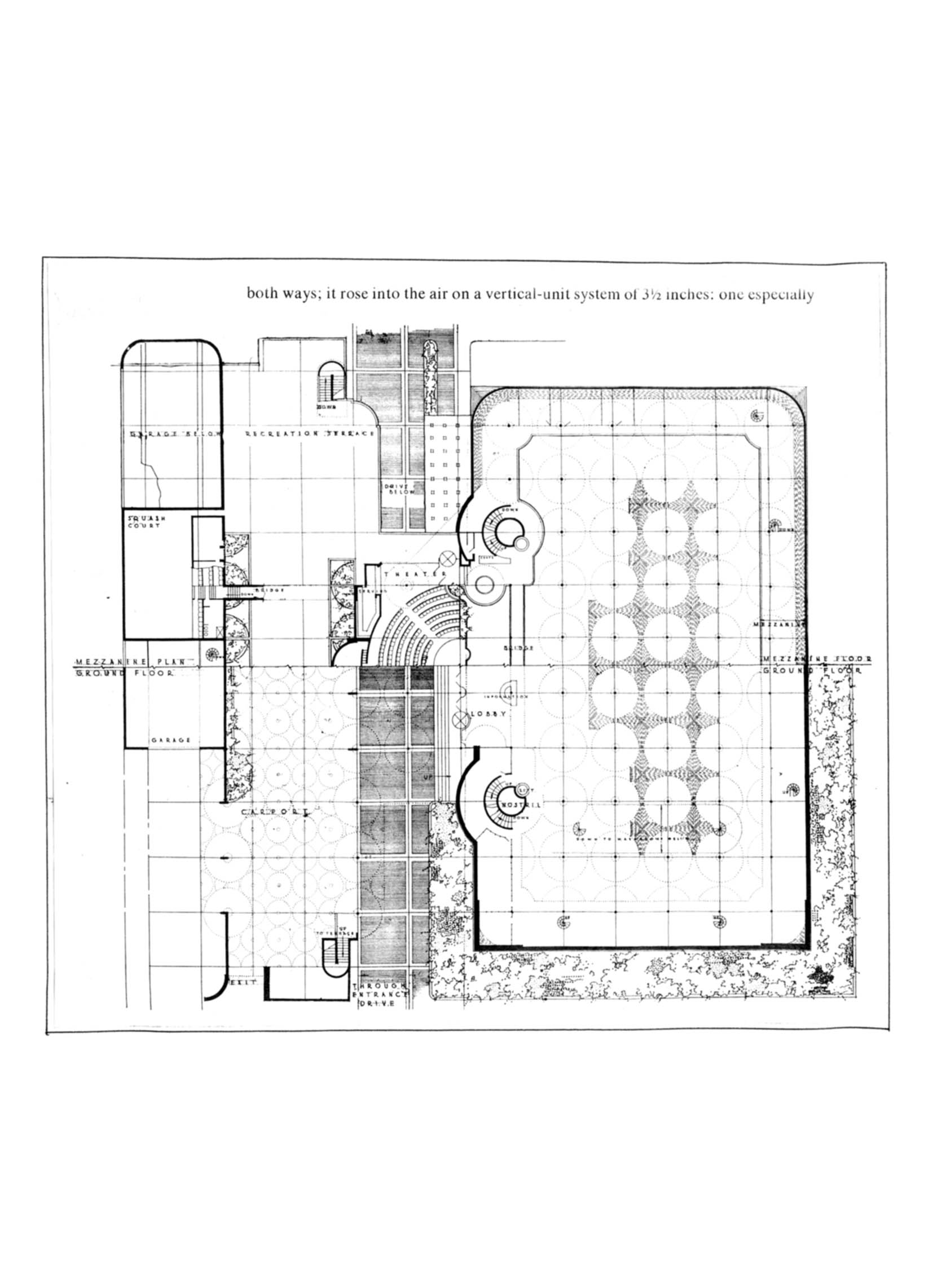

Рис. 28. Административное здание фирмы «Джонсон и сыновья» в штате Висконсин, 1936 – 1939, 1950 гг. План, интерьер |
|
|
|
|
|

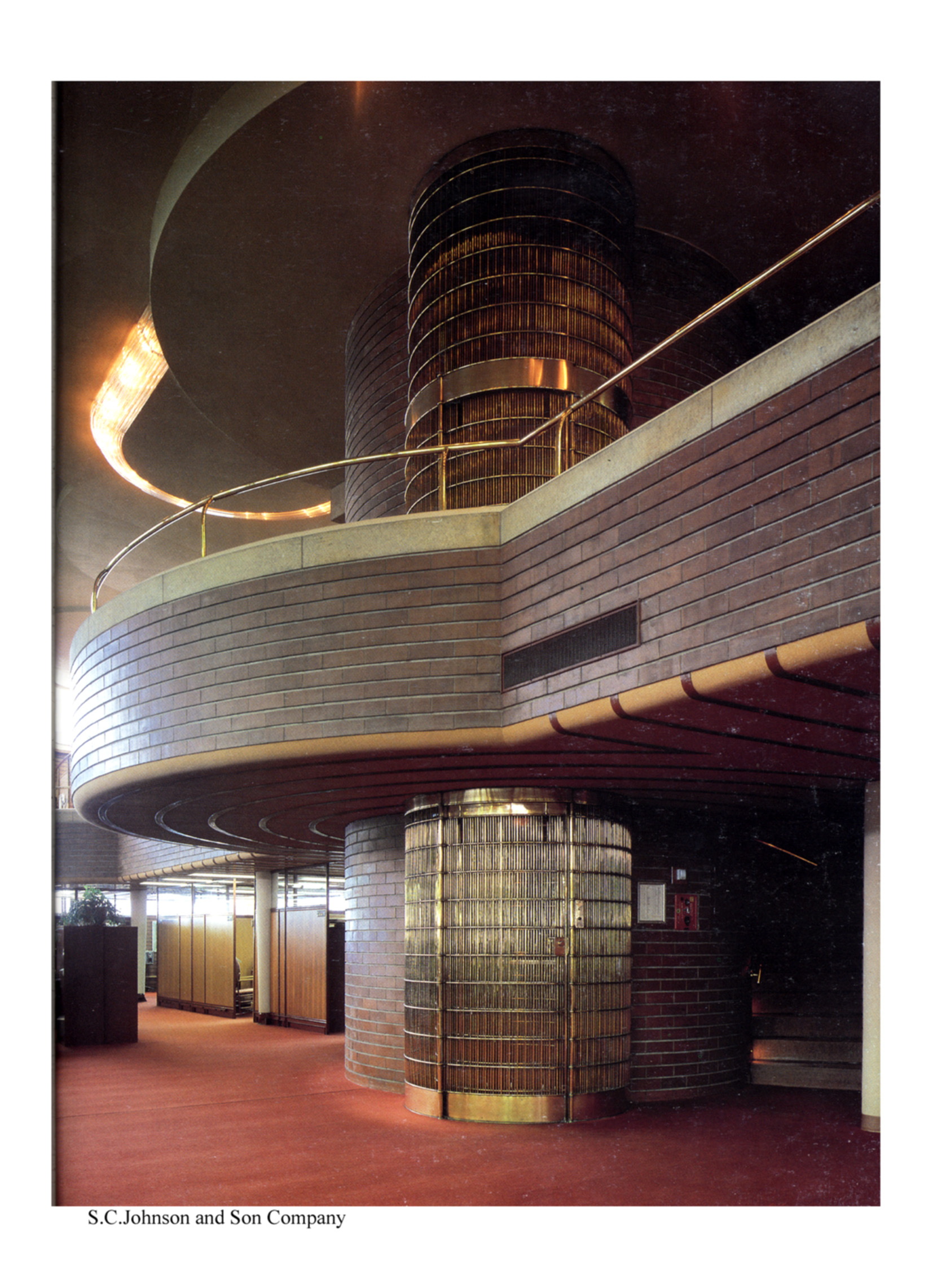

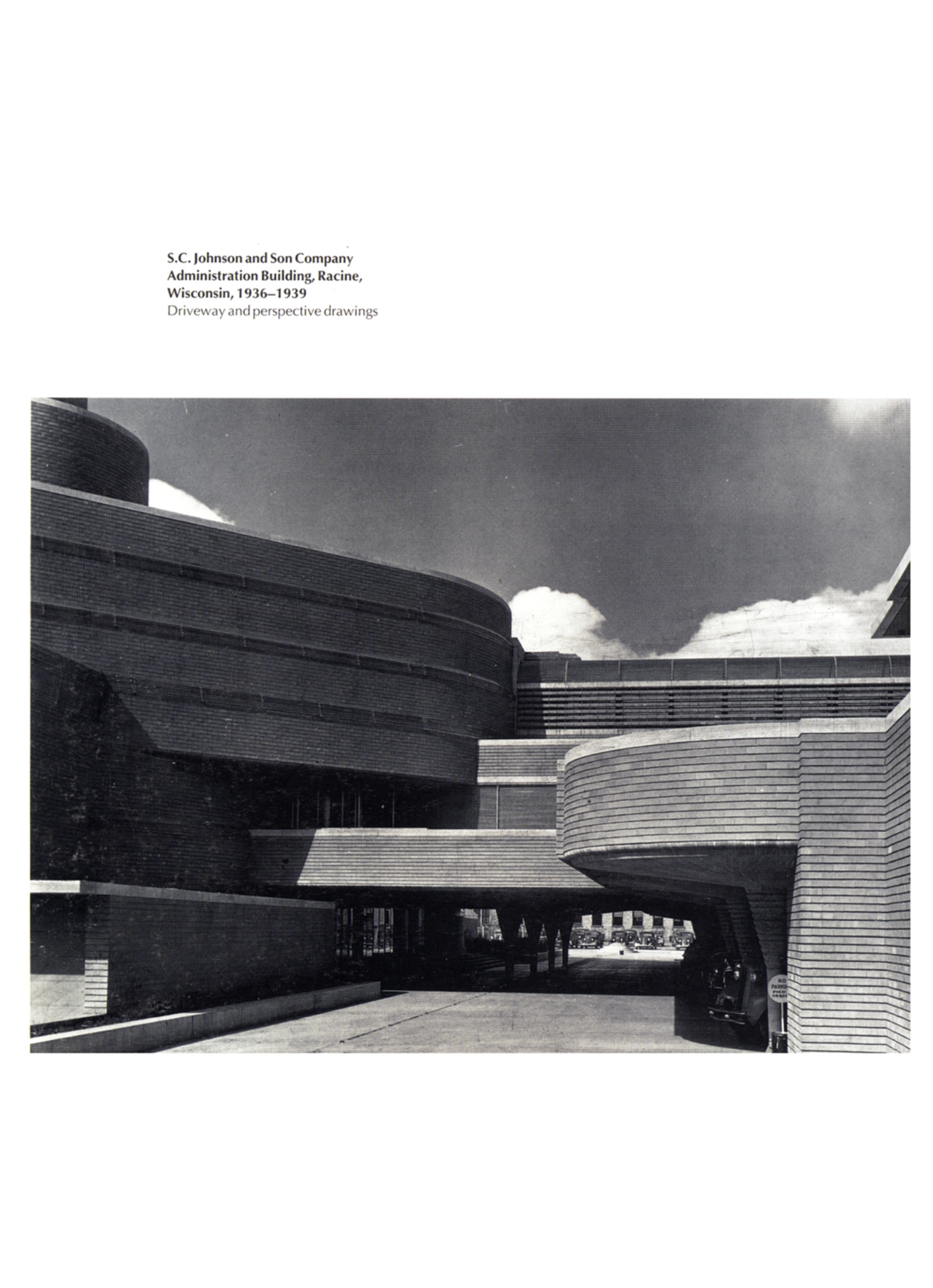

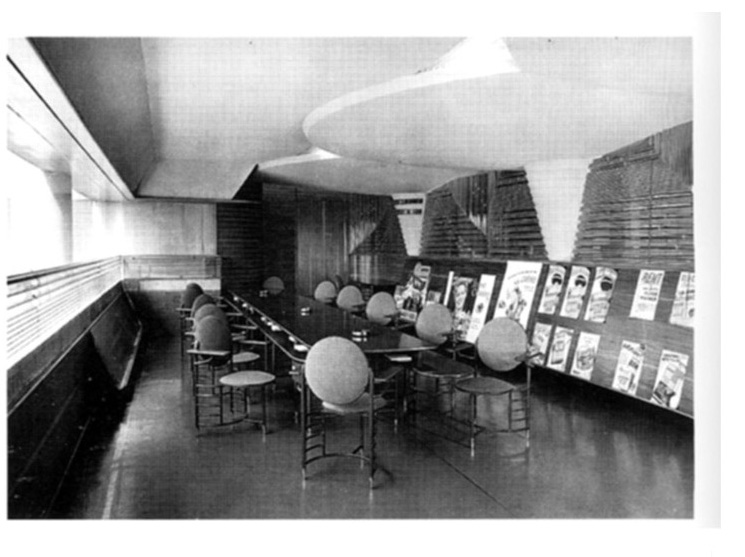

Рис. 29. Административное здание фирмы «Джонсон и сыновья». Здания комплекса, интерьеры |
|
Первым было построено здание управления компании (1936 – 1937). Перекрытие основного зала опирается на круглые колонны высотой 6,5 м, полые внутри, имеющие внизу диаметр 22,5 см. Расширяющиеся кверху колонны завершаются дисками, приобретая грибовидную форму. Пространства между этими капителями-дисками застеклены. Зал по периметру окантован полосой стекла под потолком. Здание спроектировано на основе сетки 6 Х 6 м. Отопление проложено в полу, что создает равномерный обогрев всего помещения. Стены здания выложены из лицевого темно-красного кирпича, который открыт и в интерьере. |
|
|
|

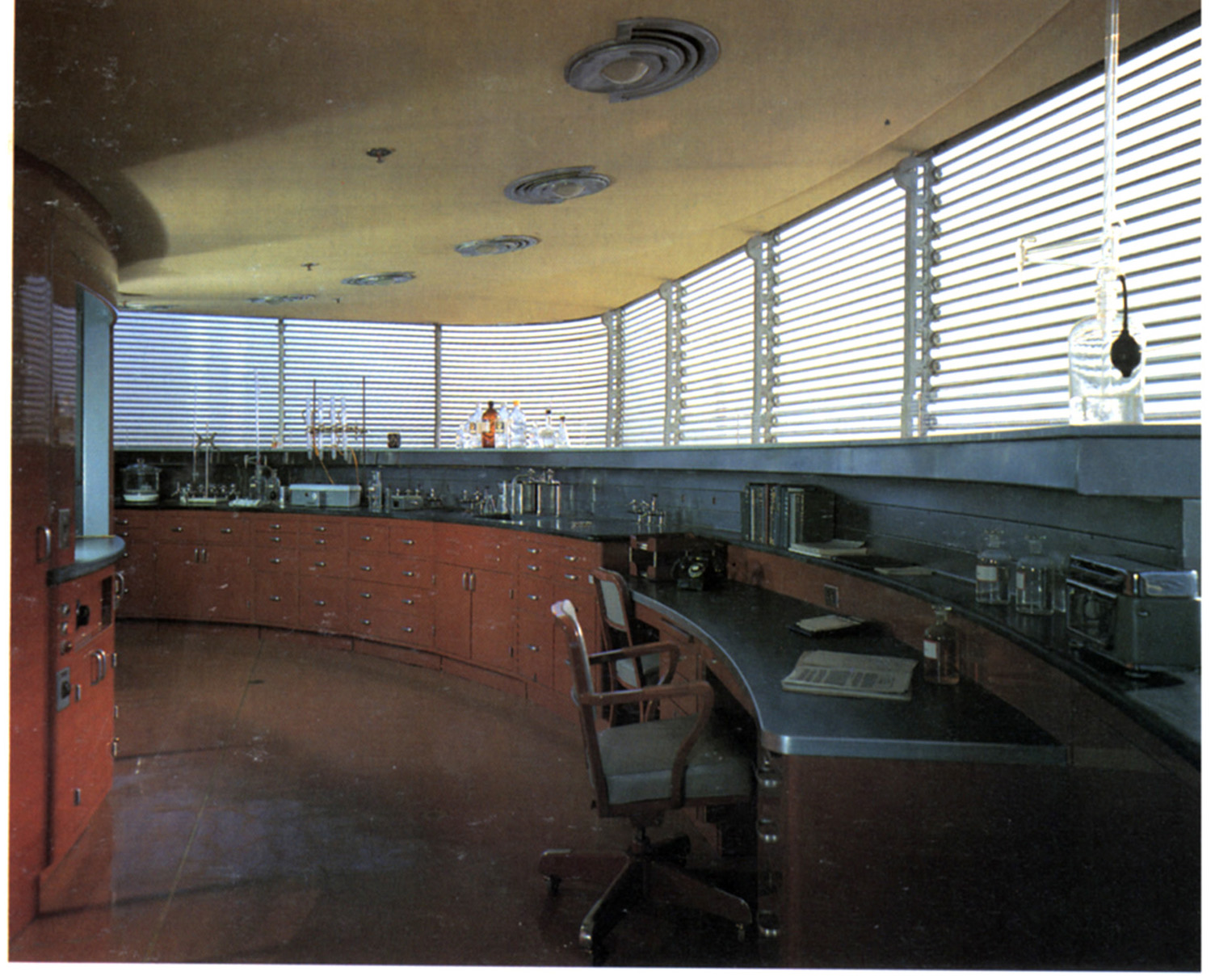

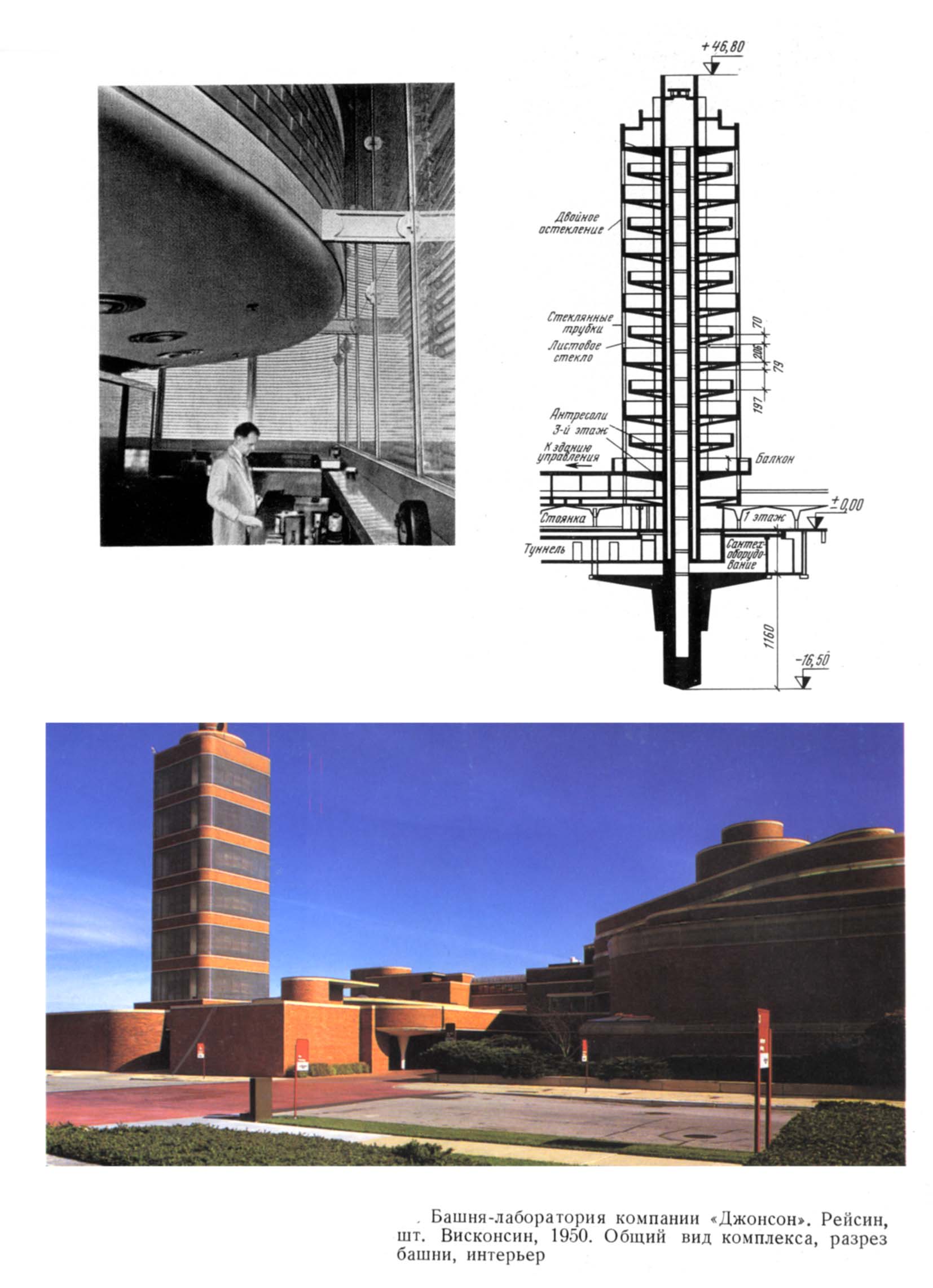

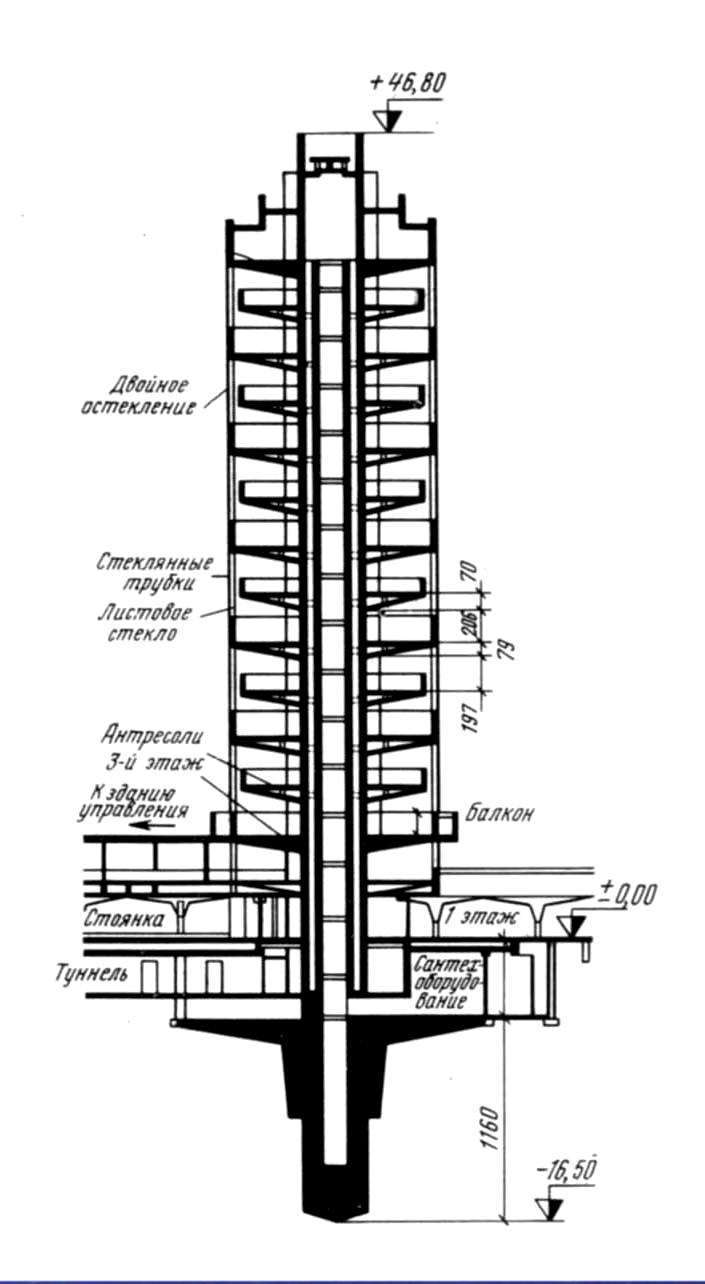

Рис. 30. Башня-лаборатория компании, 1950 г. Общий вид комплекса, интерьер, разрез Через 13 лет рядом со зданием управления был построен комплекс исследовательского центра. Башня-лаборатория высотой 47,6 м имеет внутренний стержень-опору, заглубленный в землю на 15 м, на который нанизаны консоли перекрытий. Пространство лаборатории двухсветное. Остекление выполнено из стеклянных трубочек для того, чтобы создать равномерное освещение. Опора состоит из 6 шахт: лифт, лестница, коммуникации и разводки кондиционированного воздуха, канализация, 2 шахты для вентиляции. Диаметр этого ствола 7 м, толщина его стенок 19 – 25 см. |
|
|
|
|
|
|
|

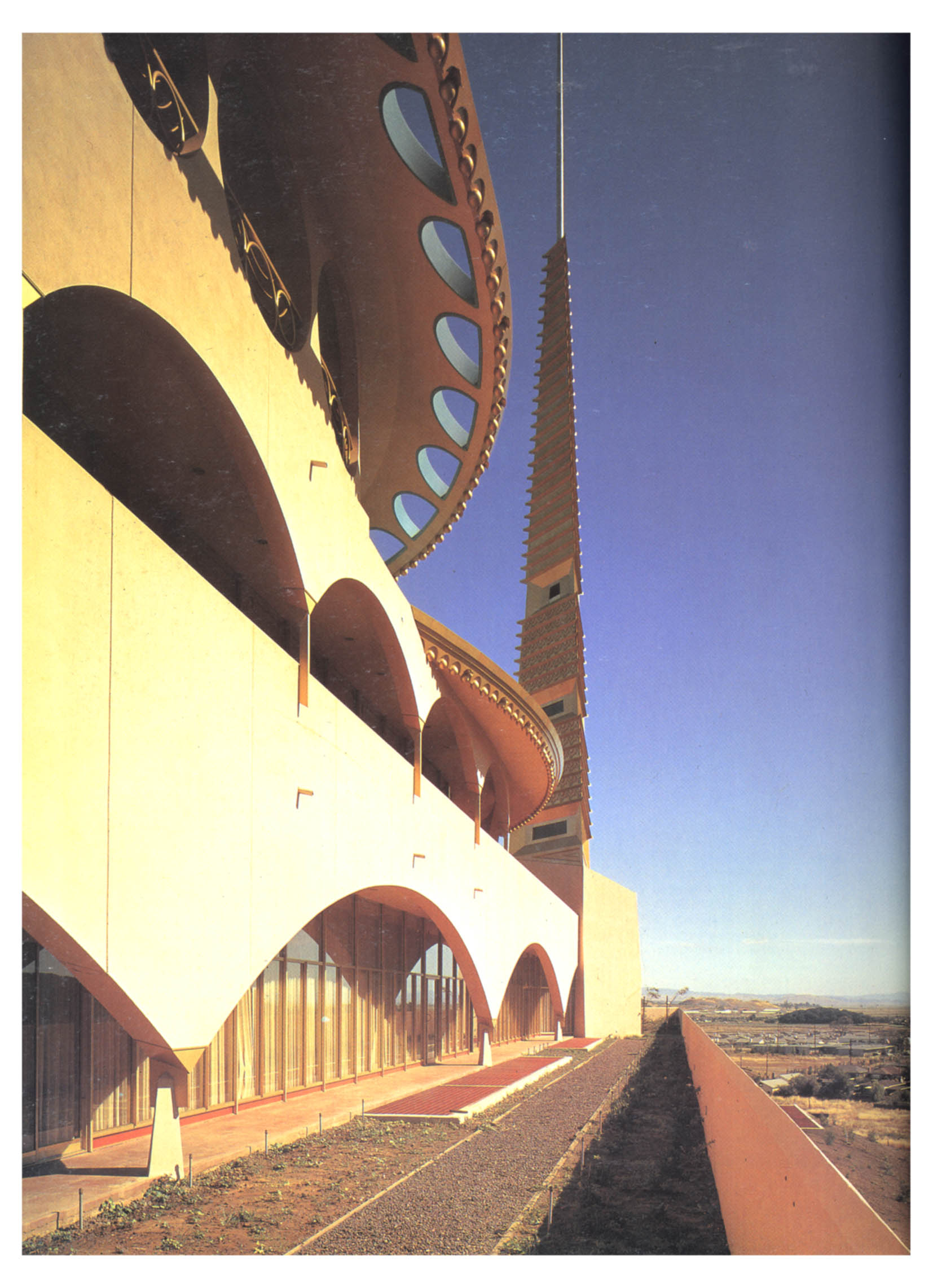

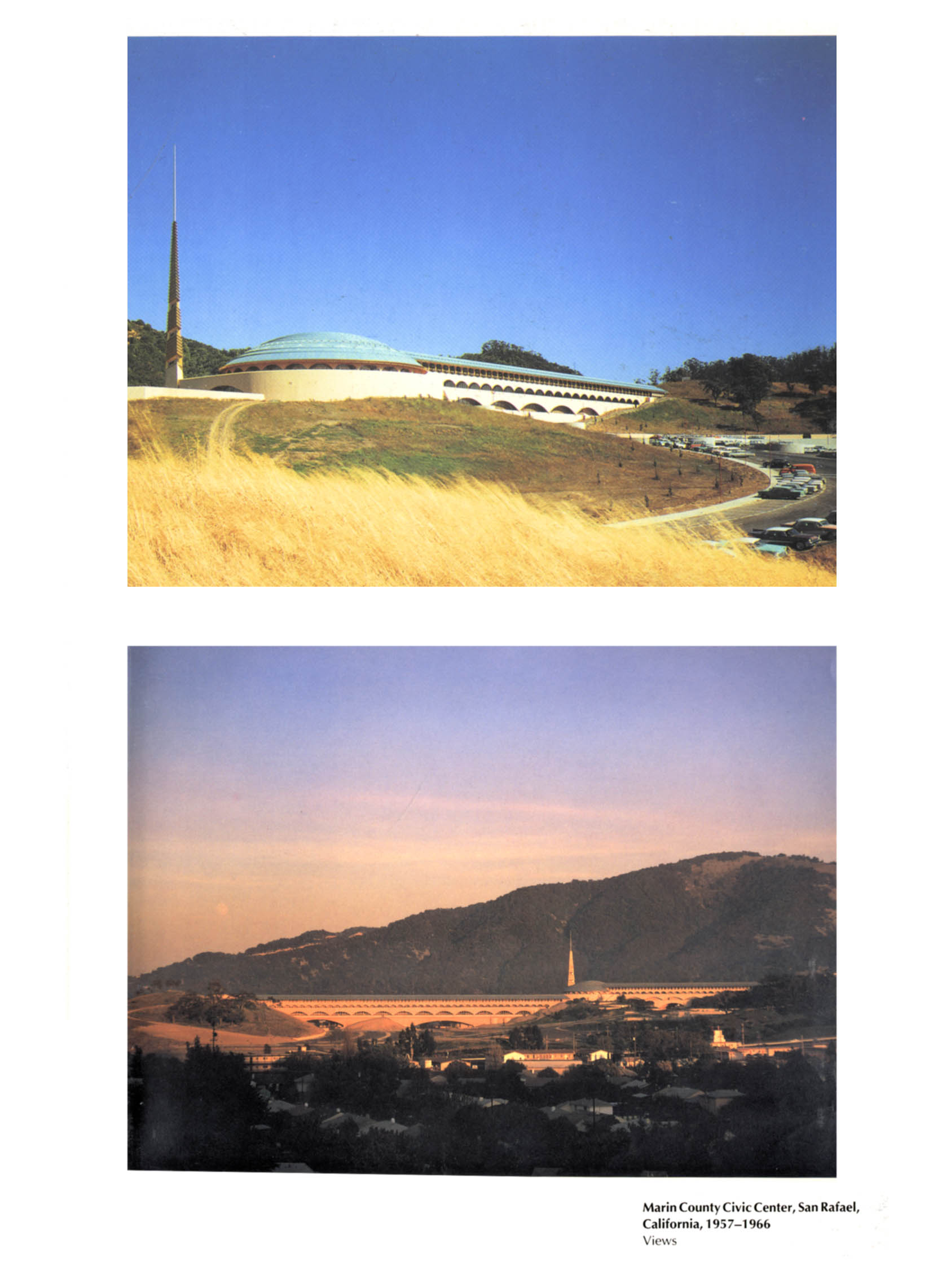

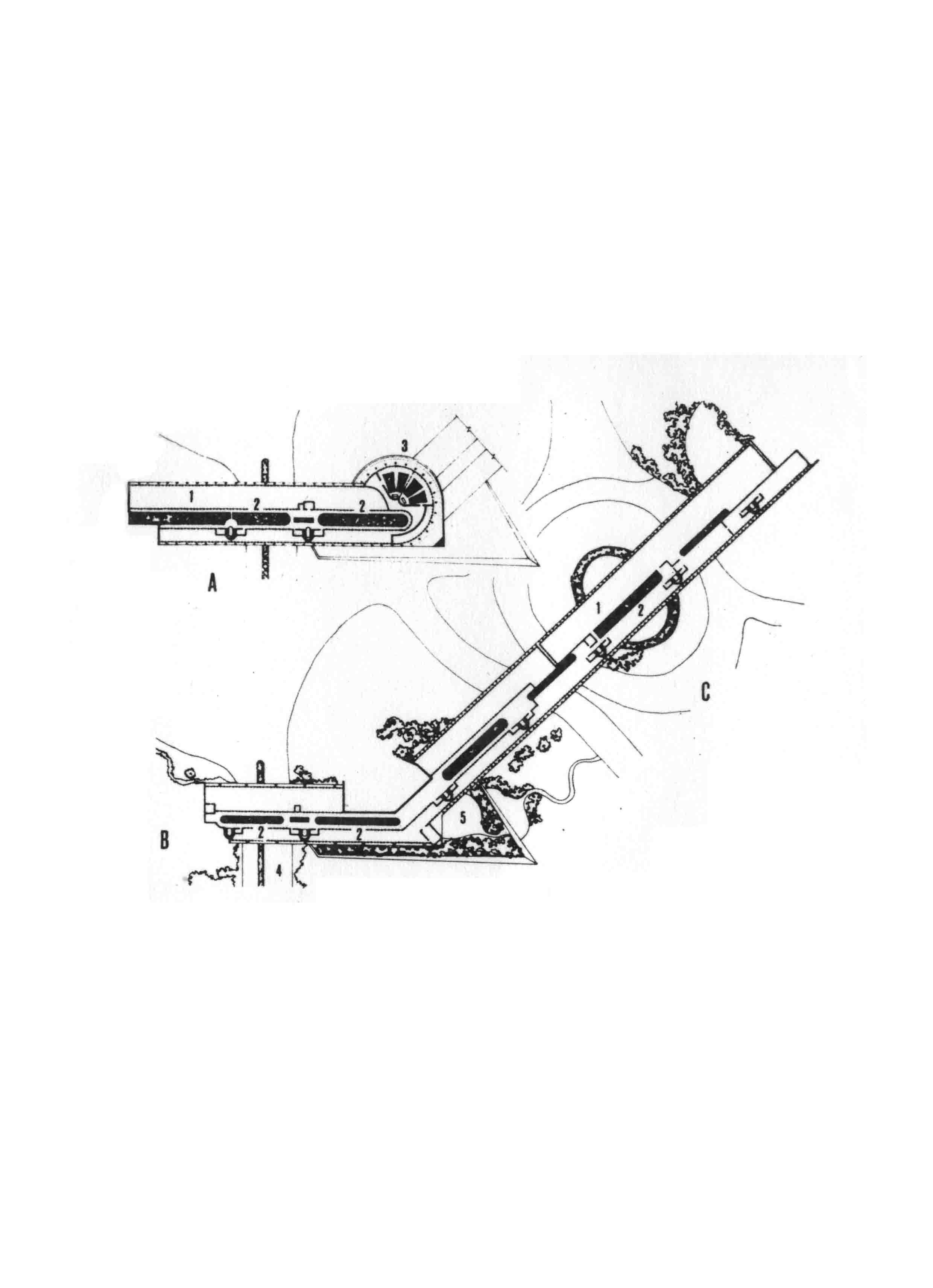

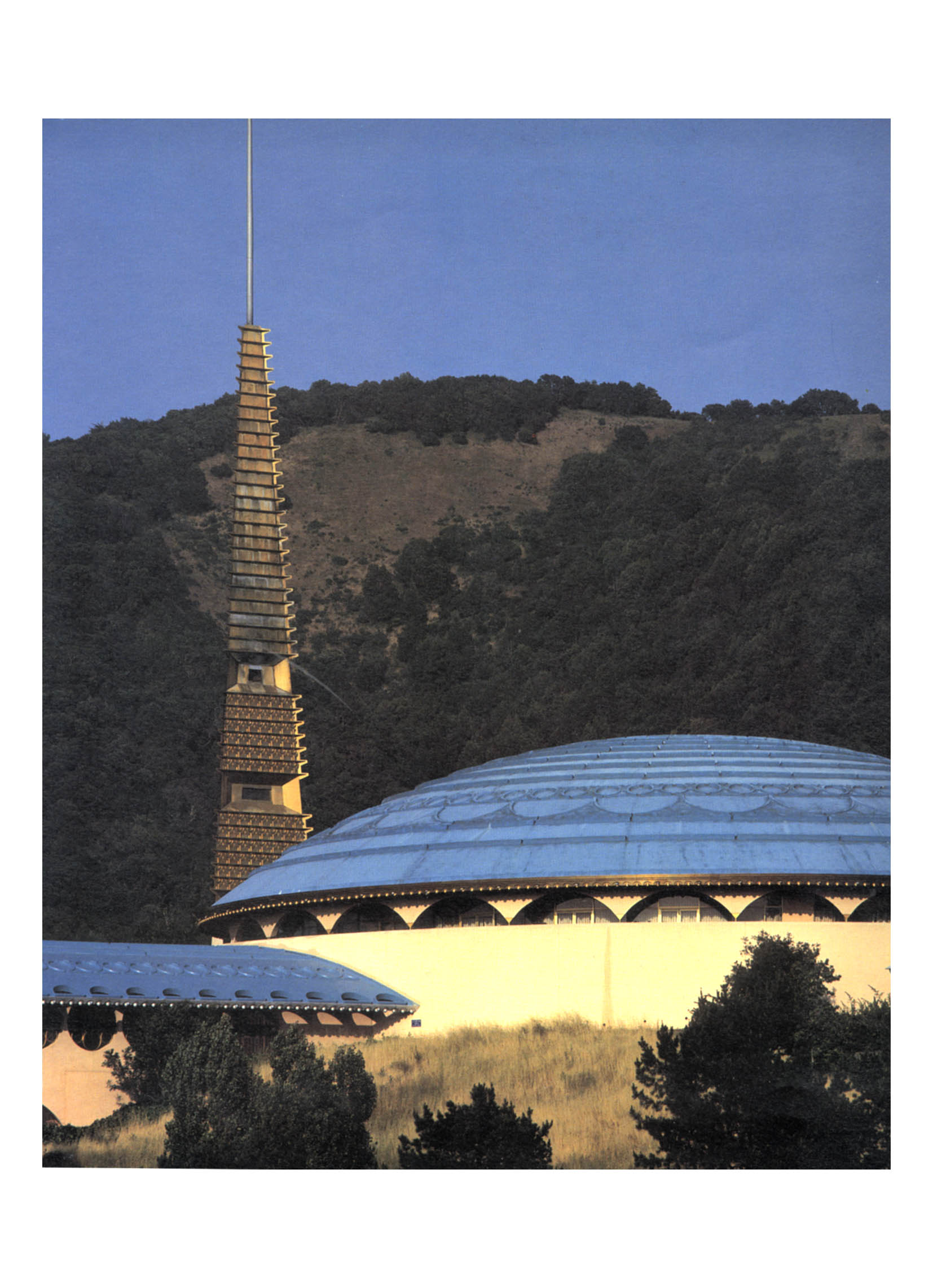

Рис. 31. Здания общественного центра графства Марин в Сан-Рафаэле, Калифорния, 1957–1966 гг. Общий вид сооружений, расположенных на участке в 121 га, план
Комплекс зданий образует мост через овраг.
|

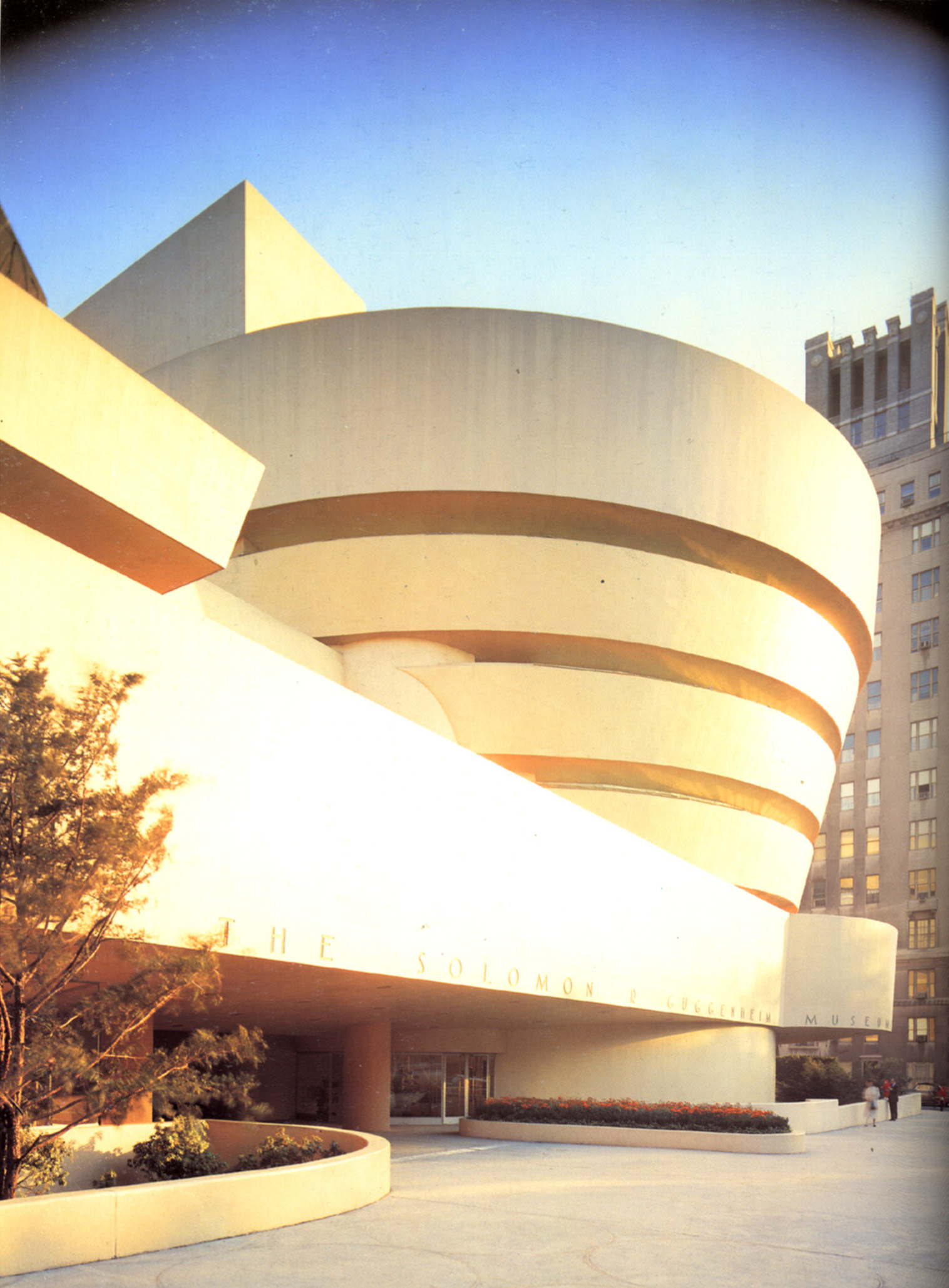

Рис. 32. Музей Гуггенхейма в Нью – Йорке, 1944 – 1960 гг.

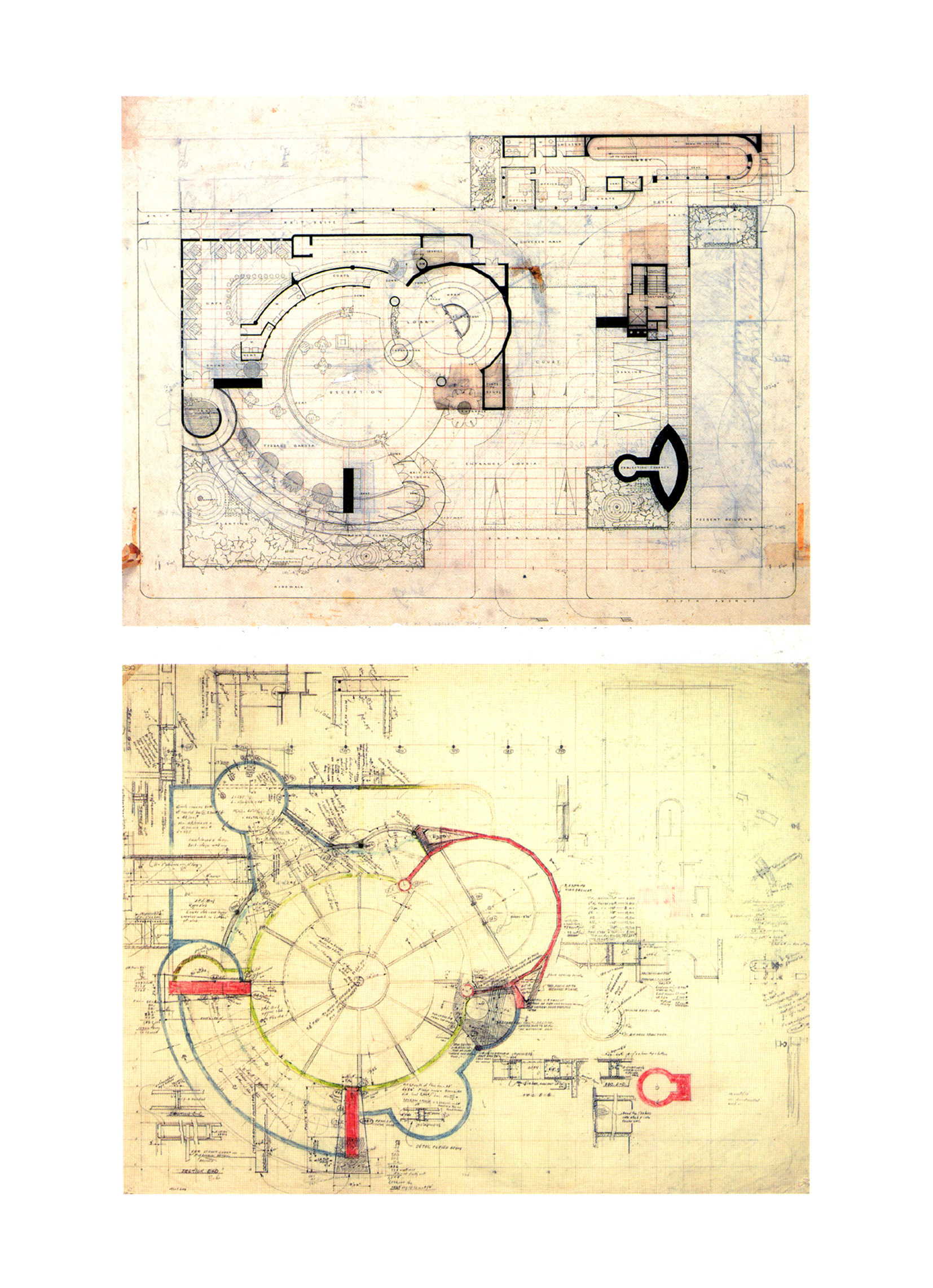

Чертежи планов выполнены Райтом
|

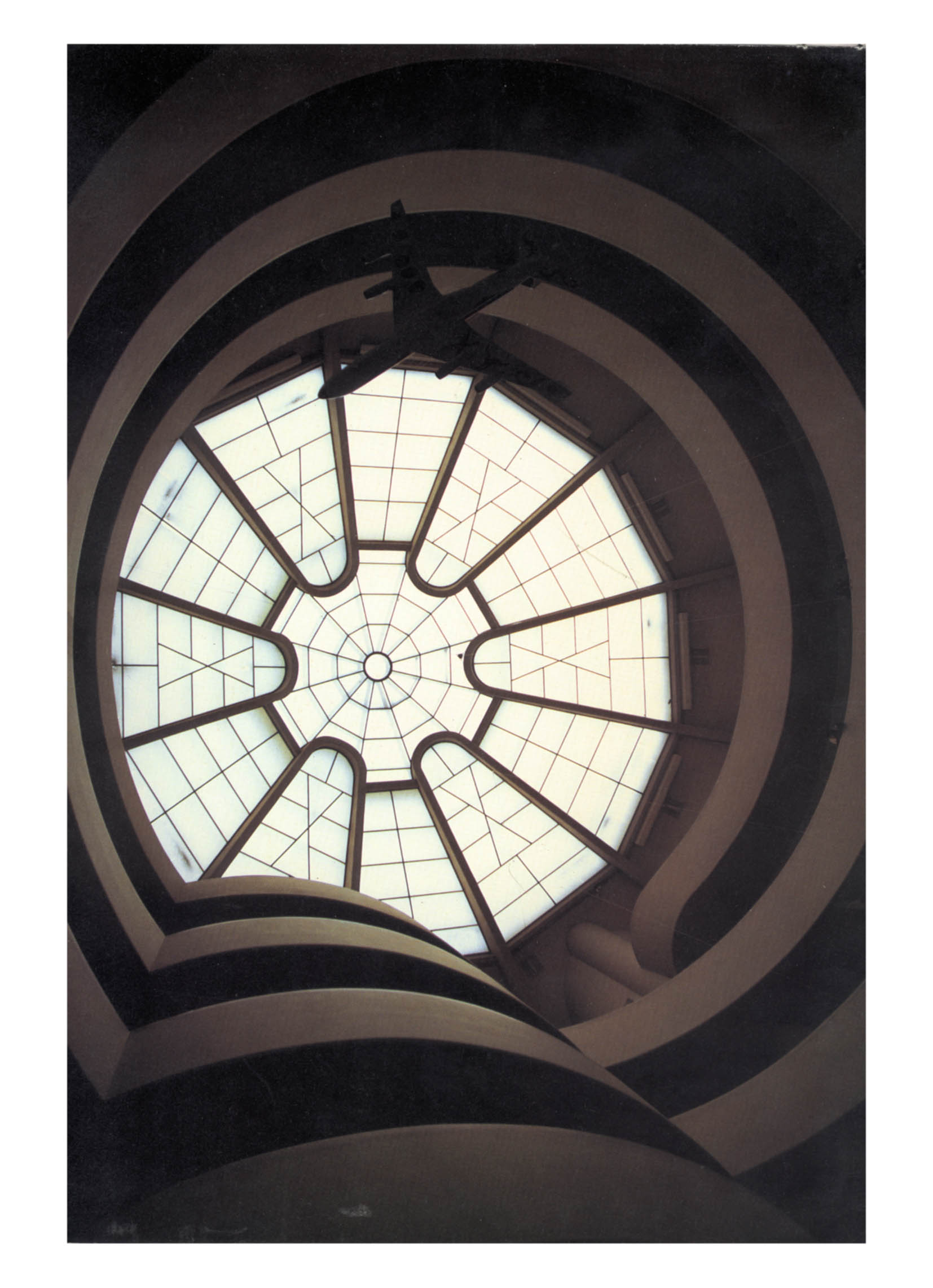

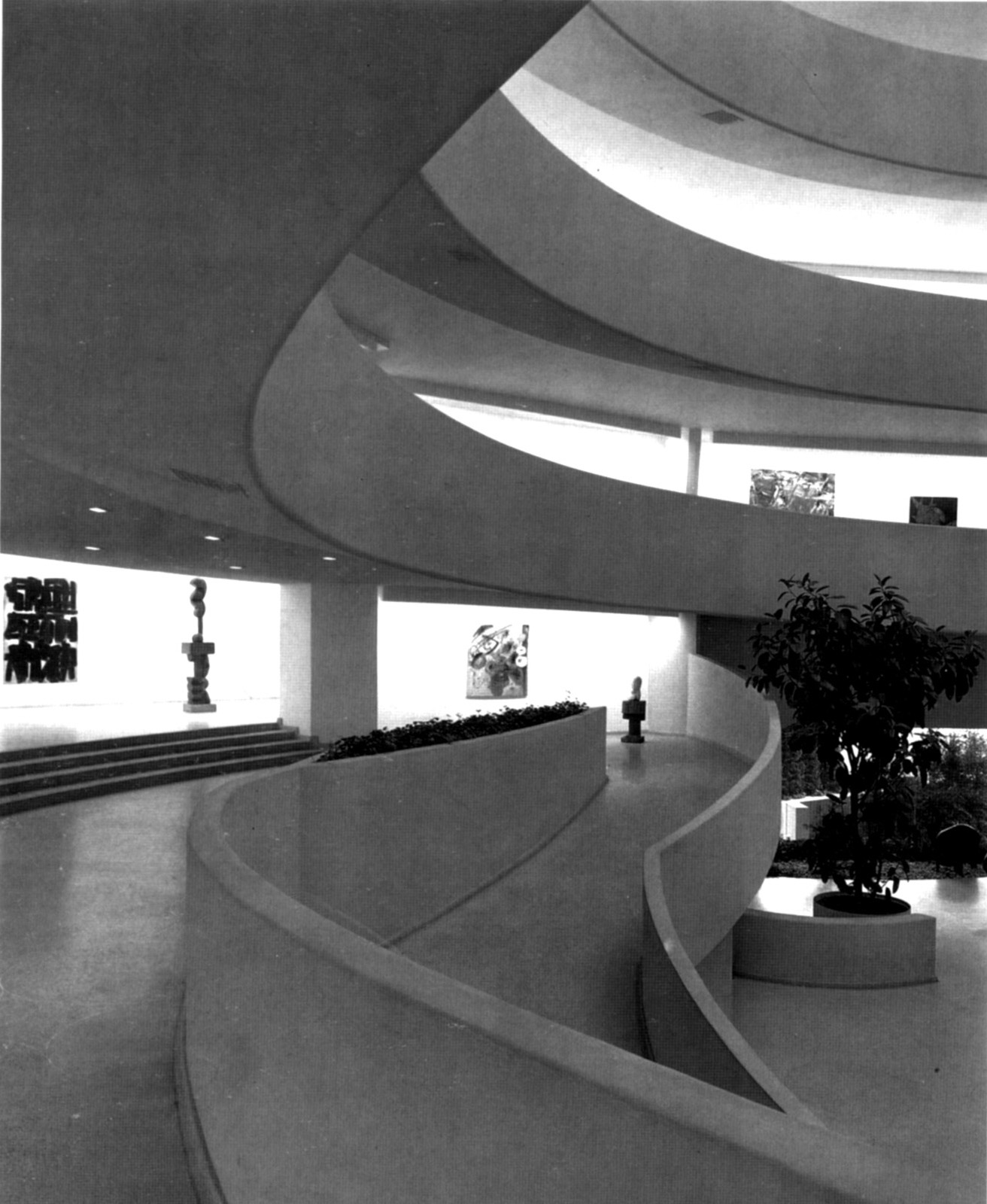

Рис.33 . Музей Гуггенхейма в Нью – Йорке. Интерьеры и перспектива здания Это картинная галерея длиной 1200 м, которая тянется по спирали вокруг внутреннего круглого двора, перекрытого стеклянным куполом. К главной спирали примыкает второй пандус-спираль, более крутой для быстрого сообщения между этажами. Имеется также лифт, по которому посетители поднимаются наверх для начала осмотра галереи и потом спускаются по большому пандусу вниз, проходя через залы. Музей включает, кроме картинной галереи, кинозал, конференц-зал, обсерваторию, лабораторию, мастерские, кафе, административные и служебные помещения. |
|
|

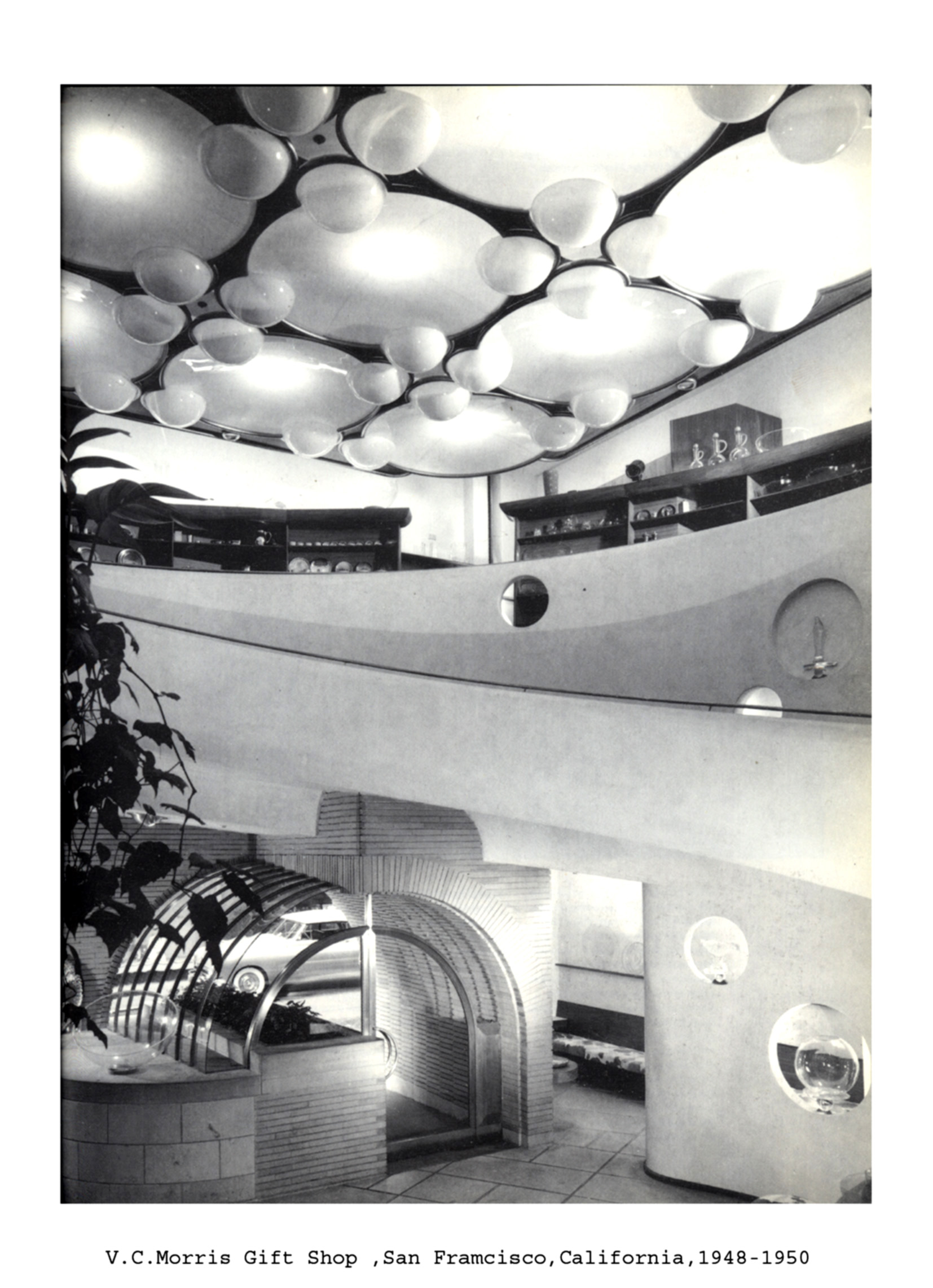

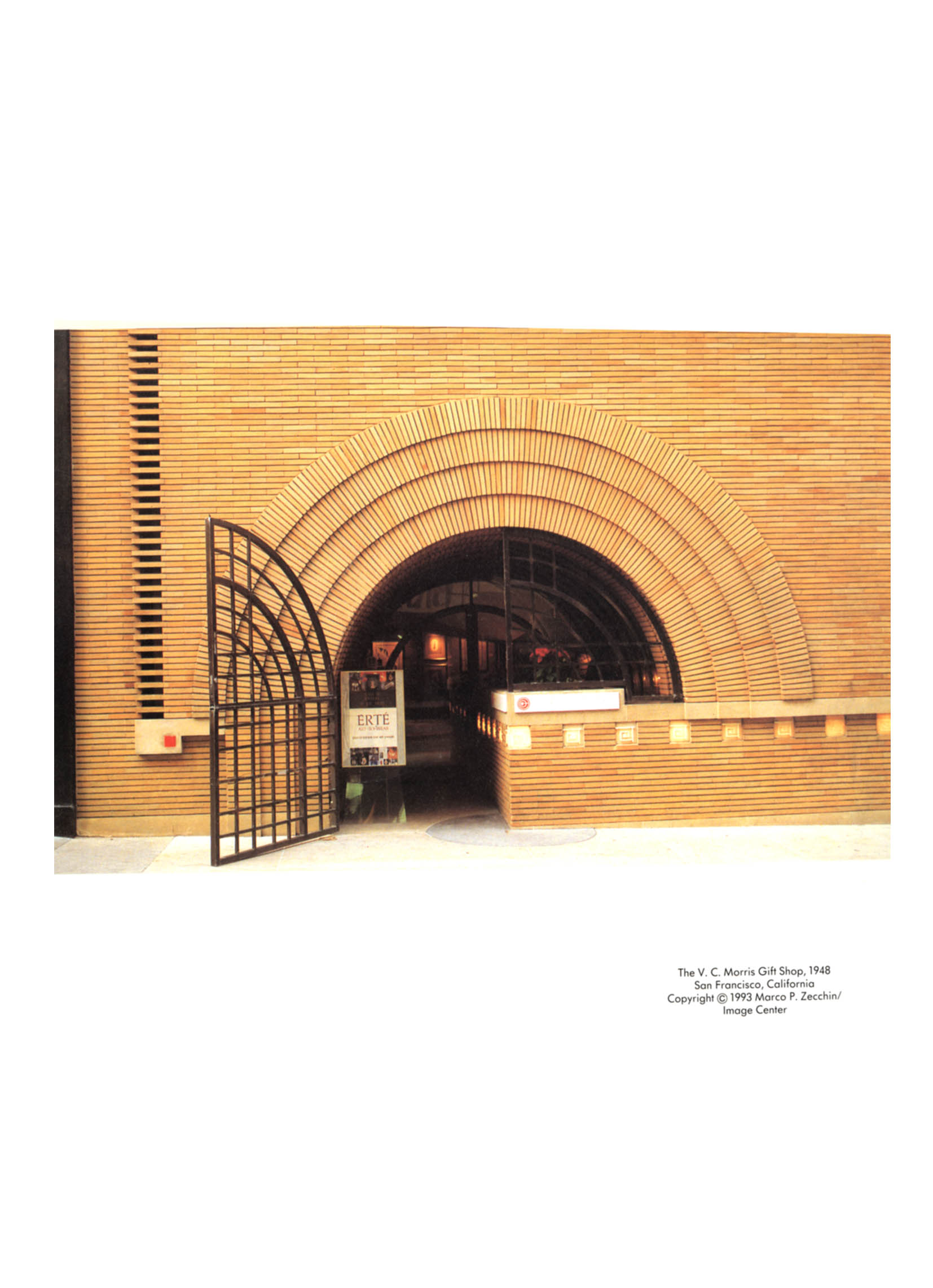

Рис. 34. Магазин Морриса, Сан-Франциско, Калифорния, 1948 – 1950 гг. В здании магазина также воплощена идея внутреннего пространства со спиральным пандусом. В этом проекте пандус соединяет первый уровень магазина с антресолью, откуда хорошо просматривается выставленная посуда. Фасад магазина выделен в глухой кирпичной стене аркой входа, к которой ведут 2 полосы освещения – вертикальная и горизонтальная. В интерьере посередине первого уровня магазина стоит стол с фарфором, вдоль стен – витрины, прилавки отсутствуют. |
|
|

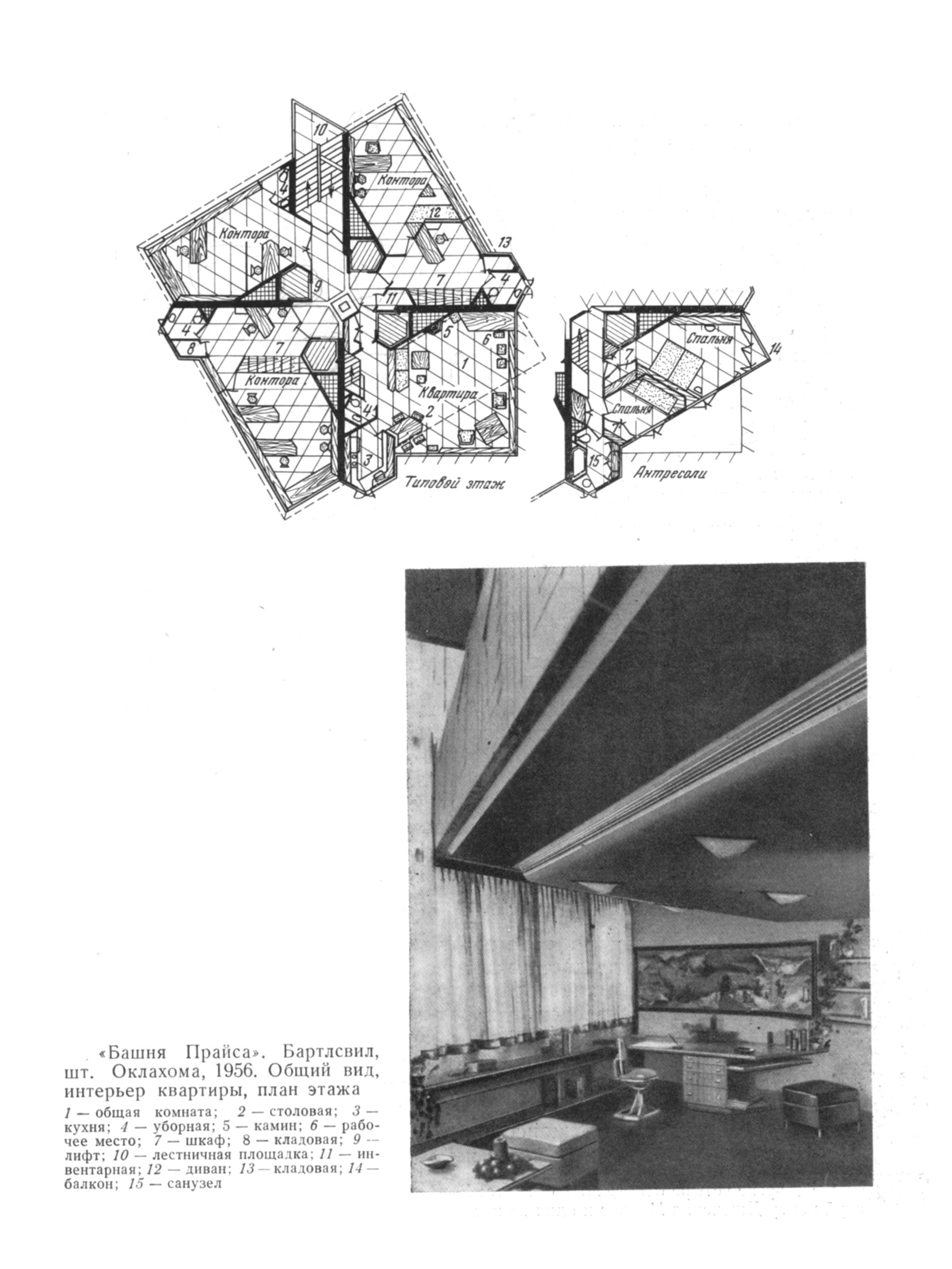

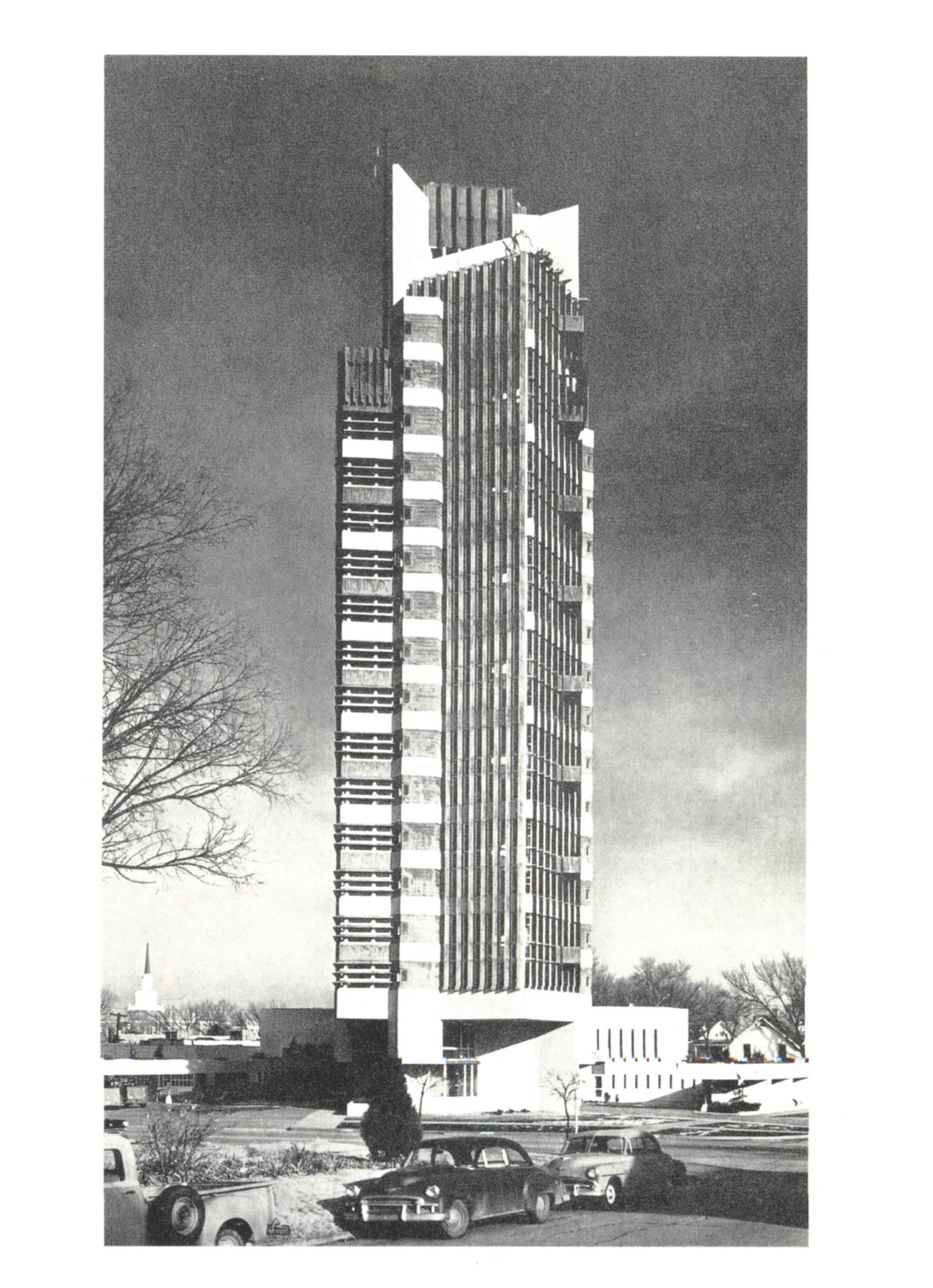

Рис. 35. Конторское здание «Башня Прайса», Бартлсвил, шт. Оклахома, 1956. План этажа, интерьер квартиры, общий вид. На плане: 1 – общая комната в двухэтажной квартире, 2 – столовая, 3 – кухня, 4 – уборная, 5 – камин, 6 – рабочее место, 7 – шкафы в конторе и квартире, 8 – кладовая, 9 – лифт, 10 – лестничная площадка, 11 – инвентарная, 12 – диван, 13 – кладовая, 14 – балкон, 15 – санузел Райт использовал идеи проекта 1929 года. Здание состоит из 4 крестообразно расположенных пилонов, на них нанизаны 18 плит перекрытий. Пилоны делят здание на 4 отсека, в трех из которых расположены конторы, а в одном – 2-этажные квартиры. Второй этаж квартиры представляет из себя антресоль со спальным местом. Антресоль выходит углом наружу в виде балкона. |
|
|

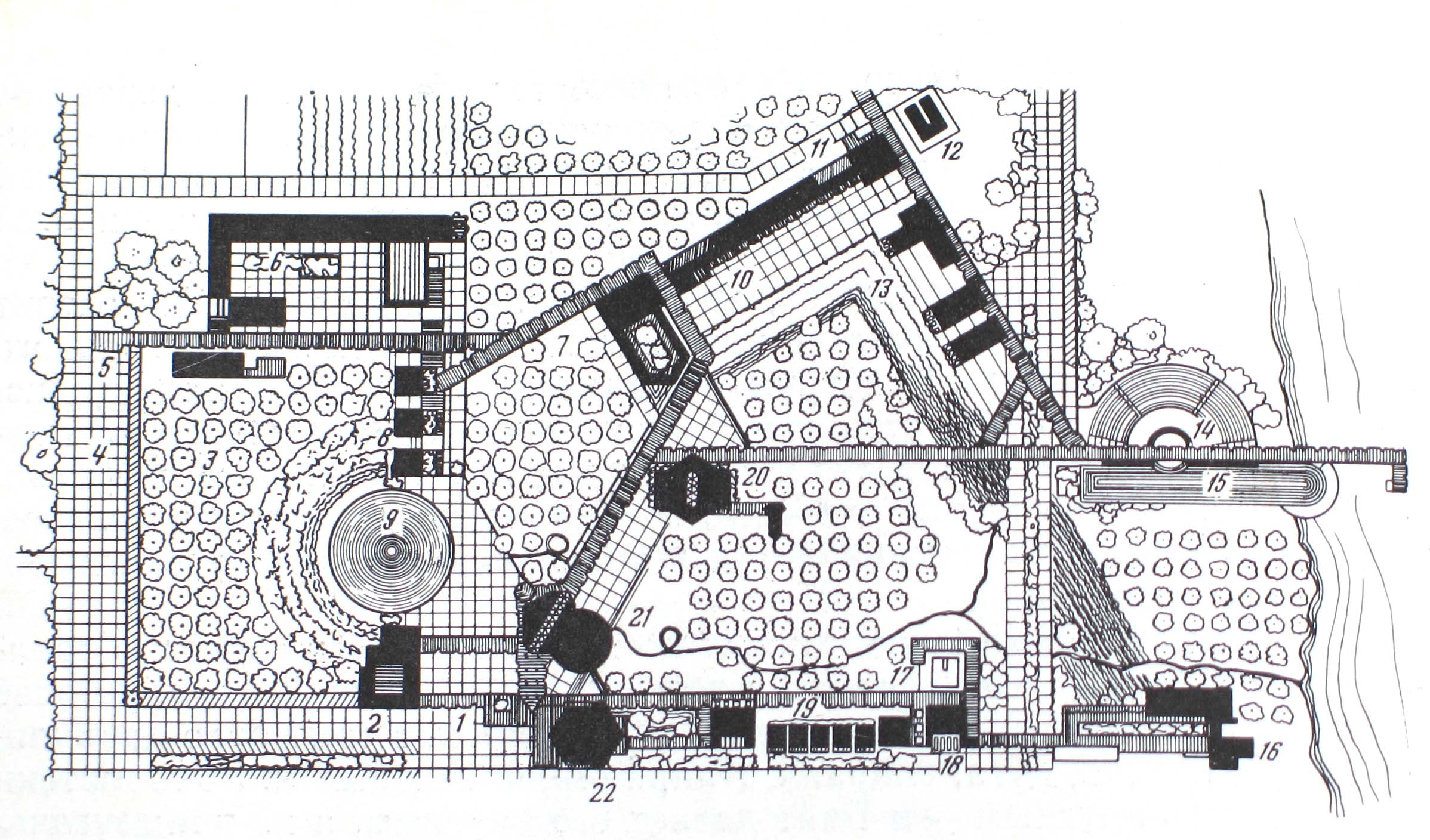

Рис. 36. Комплекс колледжа во Флориде, 1940 г. План комплекса, общий вид корпуса библиотеки На плане: 1 – въезд, 2 – администрация, 3 – сад, 4 – автостоянка, 5 – въезд, 6 – учебные мастерские, 7 – музыкальный театр, 8 – классы, 9 – бассейн, 10 – лаборатории, 11 – обсерватория, 12 – клуб, 13 – классы, 14 – открытый театр, 15 – плавательный бассейн, 16 – детский сад, 17 – музей, 18 – классы, 19 – кабинеты, 20 – церковь, 21 – библиотека, 22 – аудитория Отдельно стоящие здания на участке соединены между собой диагональными связями-дорожками, образуя дворы с рощами апельсиновых деревьев. Дорожки, перекрытые навесами, выводят к берегу озера. Предусмотрены также стоянки для автомобилей. Постройки возведены из цветных бетонных блоков.
|
|
|

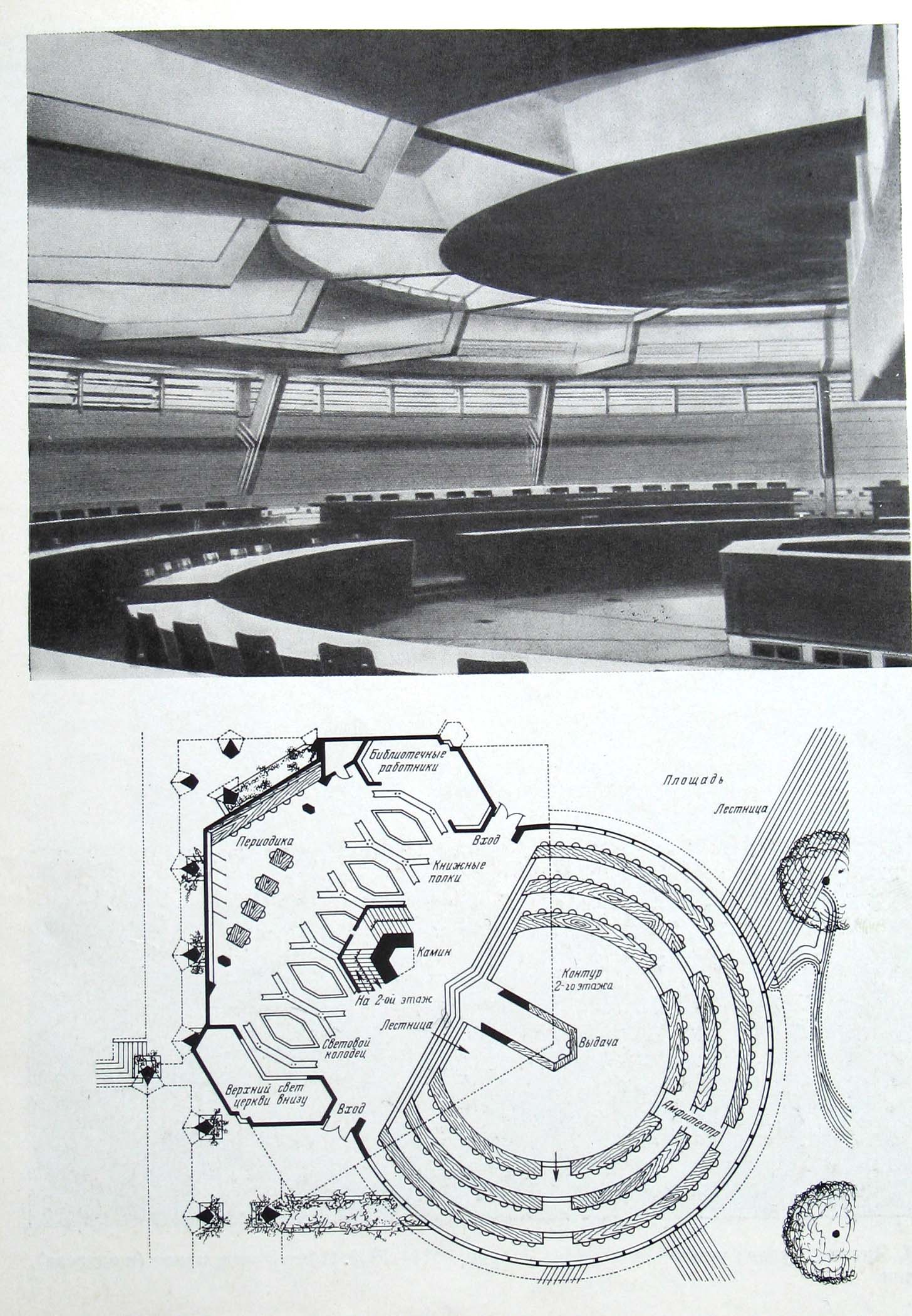

Рис. 37. Комплекс колледжа во Флориде, 1940 г. Интерьер и план библиотеки.
|
|

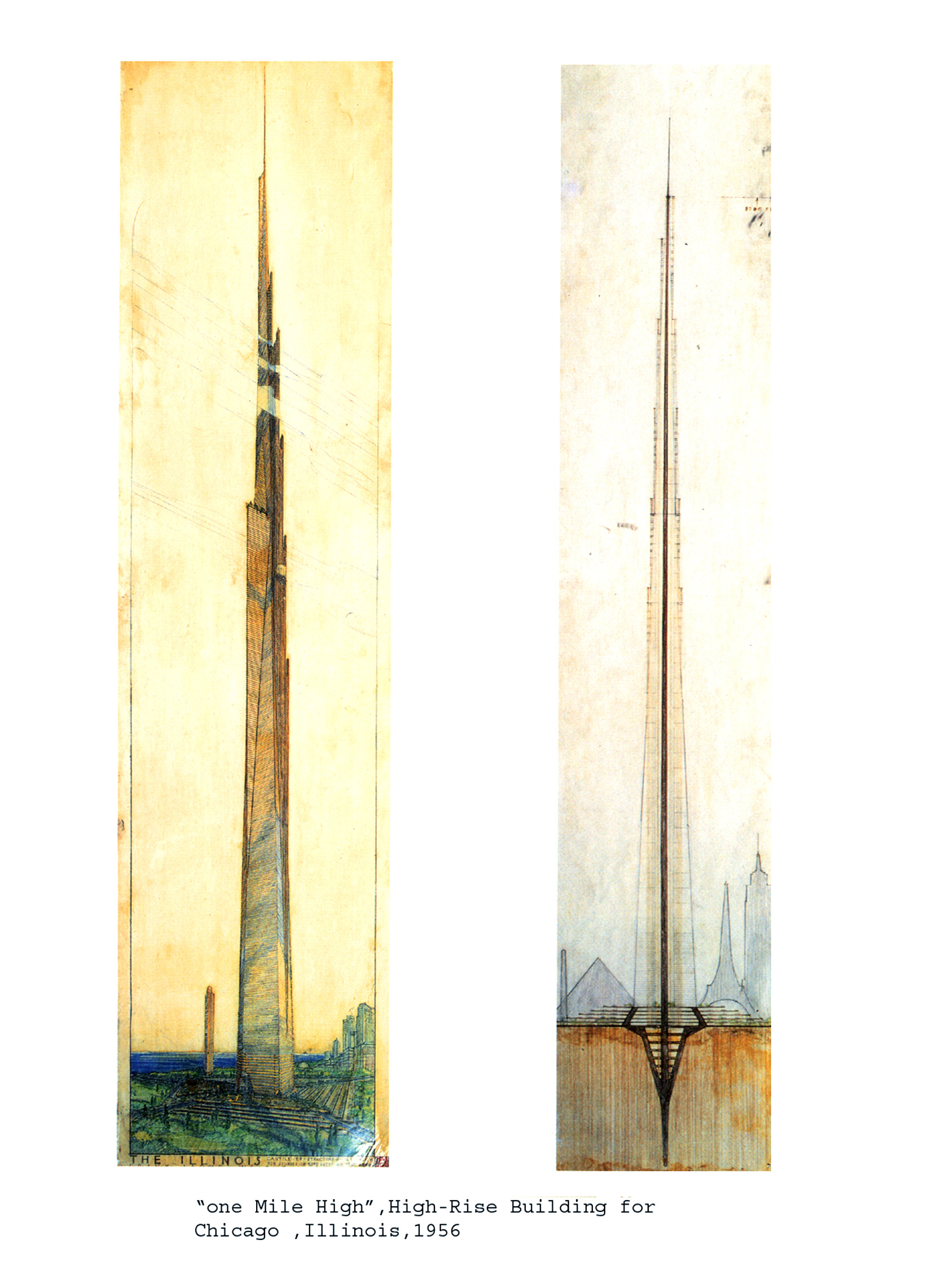

Рис. 38. Проект высотного здания – небоскреб «Миля» для г. Чикаго, Иллинойс, 1956 г. |
