ШАРНИРНЫЕ РУЛЕВЫЕ МАШИНЫ

Машины Р13М, Р15М1-1 – Р18М1-1:

1 – блок цилиндров; 2 – плунжер; 3 – балка направляемая; 4 – румпель; 5 – блок клапанов; 6 – насосный агрегат

КУЛИСНЫЕ РУЛЕВЫЕ МАШИНЫ Р15М1-2 - Р18М1-2

299

300

РУЛЕВЫЕ ПРИВОДЫ ФИРМЫ STORK MARITIME (ГОЛЛАНДИЯ)

а)

б)

Рулевые приводы фирмы STORK MARITIME:

а - однорулевой привод 2ЕР; б – двухрулевой привод 1TZ

Параметры приводов (углы перекладки 2 350 или 2 450)

301

РУЛЕВЫЕ ГИДРОПРИВОДЫ ФИРМЫ KGW (ГЕРМАНИЯ, ШВЕРИН)

Схема гидропривода фирмы KGW:

1 - баллер руля; 2 – румпель; 3,4- гидроцилиндры; 5 - клапанная коробка; 6 – насос; 7 – электромотор; 8 – маслобак; 9 - индикатор положения; 10 - датчик угла поворота; 11 - шкала; 12 – упор; 13 - опора цилиндра

302

Характеристики рулевого гидропривода фирмы KGW

Моментный ряд,

Допустимый

Диаметр



Силовой гидропривод



Насосная установка

кНм

диапазон

баллера

Тип



Размеры, мм





Размеры, мм





момента, кНм

Dmax, мм



l

b



h

Z

а



W



с

































Приводы с углом перекладки руля max= ±35°















6,3

6,0...9,5

150

8x25/12

1015

500



400

100

610



416



900

10

10...15

580





























16

15...24

135

10x25/12

1200

620



440



610



416



900

25

24... 37

280

12,5x50/12

1780

700



500

100

















40

38...60

900



750



520



1070

















63

60... 94

235

12,5x50/20

2050

920



560





















100

95...150

425

16x63/20

2525

1300



600

160

920



700



1250

160

150...240

1400





























240

225... 360

375

20x63/20

2760

1400







1150



800



1460

320

360...480

600

20x100/20

3500

1800



600

160

















400

480... 600

700

1900







1650



900



1460















630

600... 995

600

2x20x100/20

3850

1900



1900

450

-



-



-

800

900…1200

700

2000



-



-



-



















Приводы с углом перекладки руля max= ±45°













4,5

4... 6,7

106

8x25/12

1015

500



400













7,0

6...10,5

580





































11,5

10...17,5

90

10x25/12

3200

640



440

100

610



416



900

22

17...33

225

12,5х50/12

1780

640



500

























32

30...48 .

2050

900



































52

40...78

205

12,5x50/20

2525

-



560



750



520



1070

90

70...135

275

16x63/20

2150

1060



600

160

1110



603



1250

110

135...165

1110



920



700





















303

ЛОПАСТНЫЕ РУЛЕВЫЕ МАШИНЫ ФИРМ НОРВЕГИИ

Общая схема привода:

1 – лопастная рулевая машина; 2 – насосы; 3- масляный бак

304

Параметры лопастных рулевых машин Норвегии

305

Общий вид рулевой машины SR642:

1 - корпус машины; 2 - крышка корпуса; 3 – электронасос; 4 - клапанная коробка; 5 – фильтры; 6 - датчик обратной связи; 7 — лапы корпуса; 8 -защитное кольцо;- базовая линия

306

Рекомендуемая конструкция фундамента для лопастных машин:

1 - цилиндр - стена фундамента; 2 - опорное кольцо; 3 – бракеты; 4 – упоры; 5 – клинья; 6 – прокладка; 7 - баллер руля; 8 - рулевая машина

307

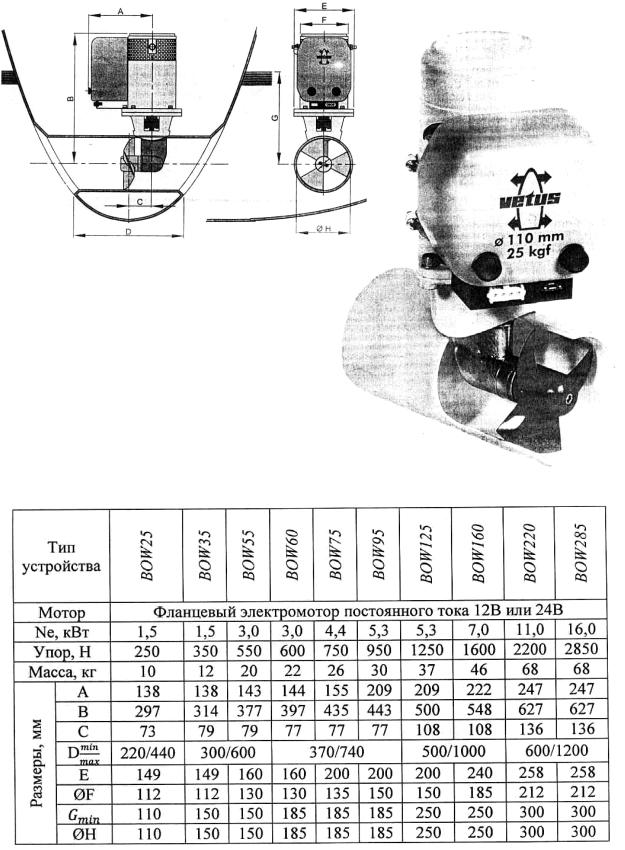

ПОДРУЛИВАЮЩИЕ УСТРОЙСТВА Устройства фирмы VETUS (Бремен, Германия)

Носовые подруливающие устройства с электроприводом

308
