Основы КСУ (Бормотов А) / Основы конструирования
.pdf
260

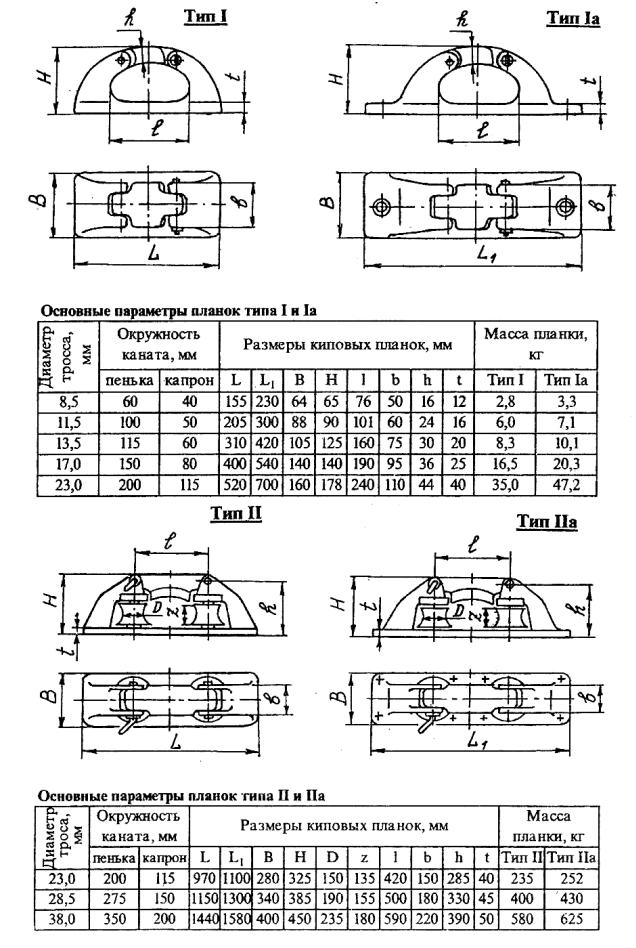

Примеры обозначения киповых планок: «Киповая планка 1-230 ЛЕВ-С ГОСТ 11264-73»;
«Киповая планка ГУ-100 ПР-ЧУГ-ВК ОСТ 5.2183-76»,
где указывают: I-IV - тип киповых планок; 230 или 100 - типоразмер планки (длина L в моделях без роульсов или диаметр роульса D); ПР или ЛЕВ - вид исполнения; материал (ЧУГ - для чугуна, без индексов - для стали); способ крепления (сваркой - без индексов, В - на винтах, З - на заклепках); С (или К) - указание о работе с синтетическими (капроновыми) канатами; номер норматива.
261
РОУЛЬС ГОСТ 9321-73
Пример обозначения роульса: «Роульс 180 Чуг - К - ОМ ГОСТ 9321-
73»,
где 180 - диаметр рабочего сечения роульса (D); материал: чугун - Чуг, сталь 20Л-II - без индексов; канат: синтетический - К, прочие - без индексов; район эксплуатации: с умеренным климатом - У, неограниченный район плавания - ОМ.
262

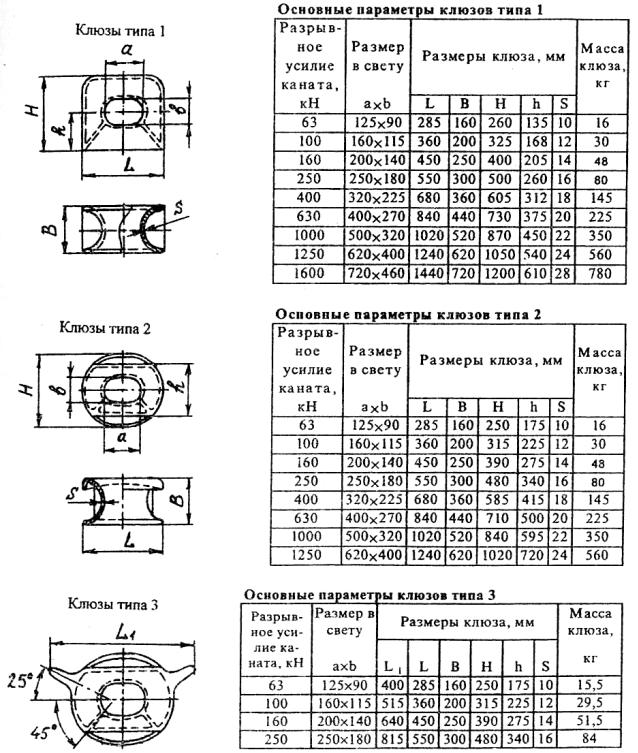

Примеры условных обозначений клюзов: «Клюз 1-200 140 ГОСТ 25056-81» - клюз типа 1 с размерами в свету а b=200 140 мм для работы со стальными или растительными канатами; «Клюз 1-200 140 С ГОСТ 25056-81» - тот же клюз для работы с синтетическими канатами.
264
267
ВЬЮШКА С ПОВОРОТНЫМ УСТРОЙСТВОМ
|
|
|
|
|
|
|
|
|
|
Пример записи: вьюшка с поворот- |
||||||
|
|
|
|
|
|
|
|
|
|
|
ным устройством II270 480 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Тип |
|
|
|
|
|
|
Размеры, мм |
|
|
|
|
|
Обозна |
|
||
|
A |
A1 |
a |
B |
B1 |
b |
D |
d |
d1 |
d2 |
R |
H |
H1 |
H2 |
чение |
|
II270 480 |
740 |
550 |
95 |
835 |
645 |
95 |
780 |
270 |
110 |
17 |
519 |
1121 |
731 |
565 |
1.339- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
|
II210 350 |
600 |
450 |
75 |
650 |
500 |
75 |
630 |
210 |
75 |
15 |
410 |
976 |
661 |
495 |
1.339- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
31 |
|
268
