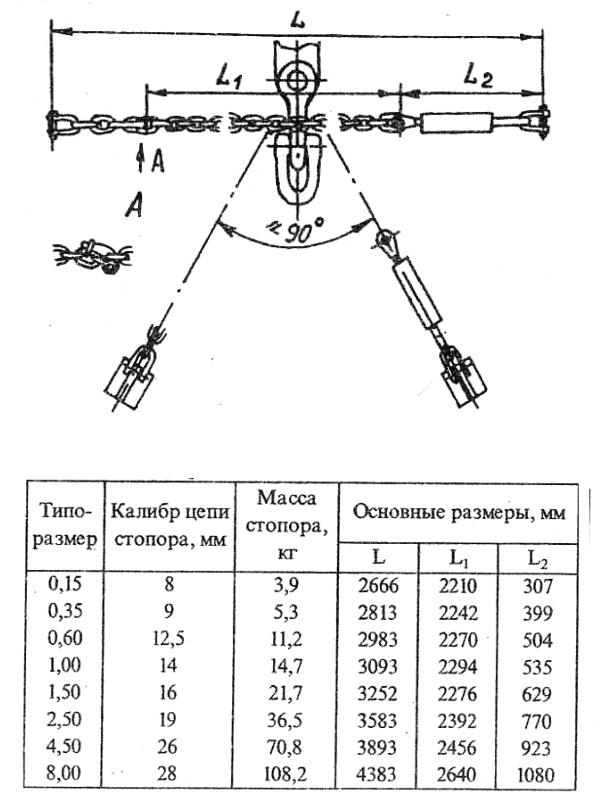

СТОПОР ЦЕПНОЙ ДЛЯ КРЕПЛЕНИЯ ЯКОРЕЙ ПО-ШТОРМОВОМУ ОСТ 5.2273-78
Параметры стопора
Типоразмер стопора обозначает наибольшую массу якоря, т.
Пример обозначения стопора типоразмера 0,35: «Стопор Ц-0,35 ОСТ 5.2273-78».

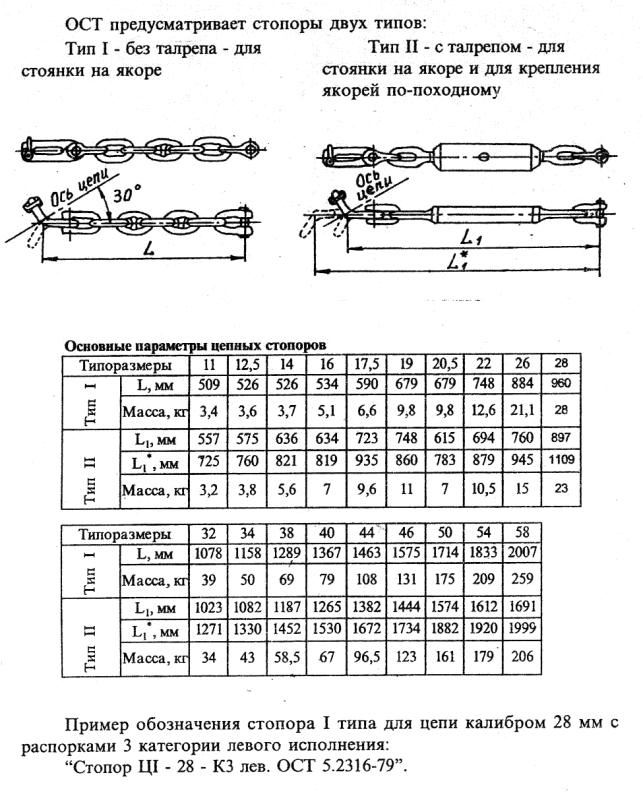

СТОПОР ЦЕПНЫХ ЯКОРНЫХ УСТРОЙСТВ ОСТ 5.2316-79
СТОПОР ФРИКЦИОННЫЙ ЯКОРНОГО УСТРОЙСТВА ОСТ 5.2315-79
Стандарт предусматривает стопоры двух типов: тип I – стопоры со стальными плитами и нащечинами; тип II – стопоры с чугунными плитами и сварными нащечинами (для речных судов.)
Пример обозначения стопора типа II левого исполнения типоразмера 12,5: «Стопор II – 12,5 Лев. ОСТ 2315-79»
Параметры стопоров

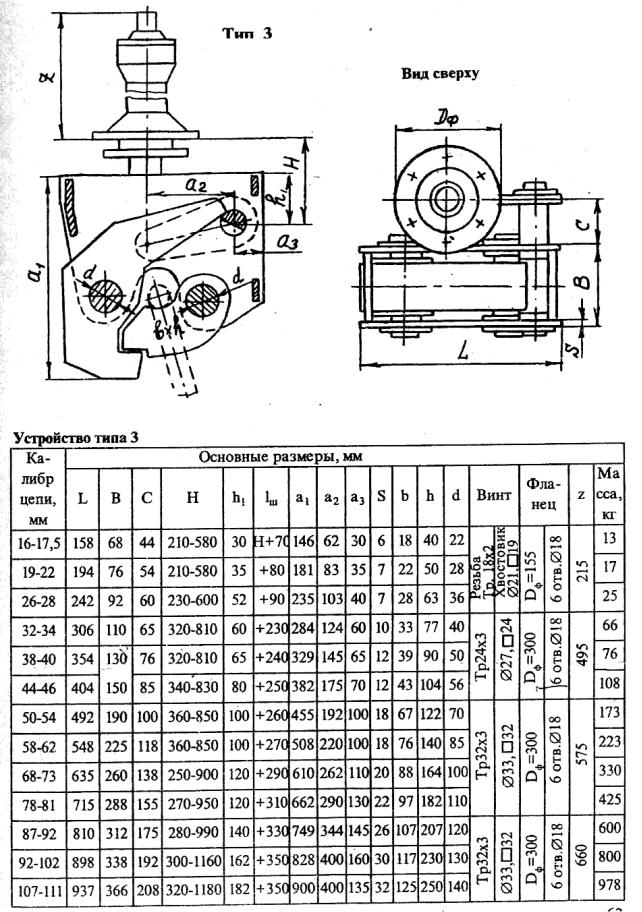

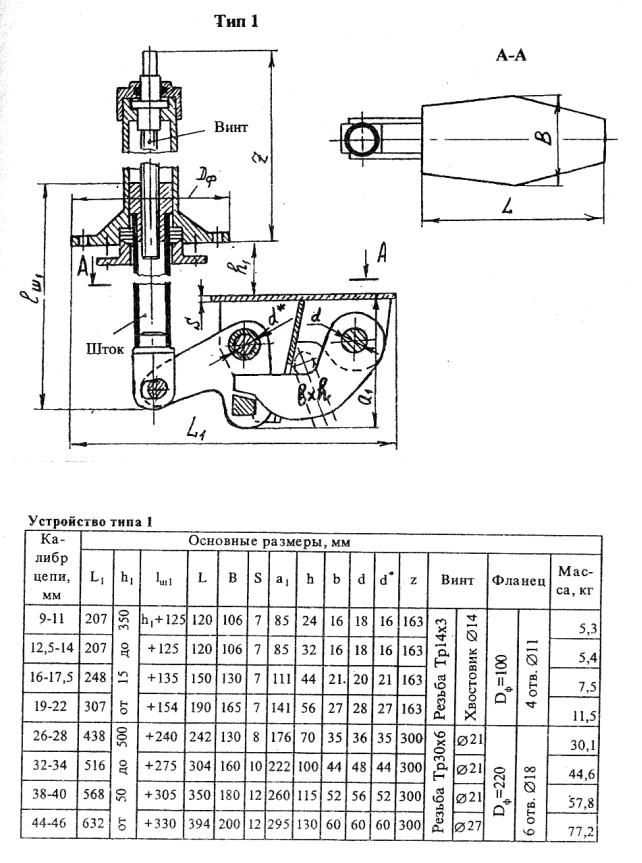

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ И ОТДАЧИ КОРЕННОГО КОНЦА ЯКОРНОЙ ЦЕПИ ОСТ 5.2272-87
РОУЛЬС ЯКОРНОГО УСТРОЙСТВА ОСТ 5.2190-76
Роульсы различают:
по исполнению: тип I – с ребордами, тип II – без реборд, тип III – с ребордами и мелкой канавкой;
по материалу: чугунные (для цепей 11-40 мм), стальные из обычной стали и из стали ММЛ (для цепей калибром 11-102 мм).
Угол охвата цепью роульсов типов I и II не более 600, а для роульсов типа III – 900.
Примеры обозначения: «Роульс I – 40 ОСТ 5.2190-76», «Роульс I – 40 Чуг. ОСТ 5.2190-76», где I – тип роульса, 40 –калибр цепи, Чуг. – чугун (сталь обыкновенная не помечается).
Размеры роульсов, мм
Размеры роульсов, мм
ЦЕПНОЙ СТОПОР С РОЛИКОМ (НОРВЕГИЯ)
