3.3.2 Швартовные кнехты

Требуемое количество кнехтов должно быть в 2 раза больше канатов.

«Кнехт IБ-219 ГОСТ 11265-73» - 12 шт массой 120 кг каждый. Внешний вид и характеристики швартовного кнехта представлены на рисунке 3.10.

Рисунок 3.10 - Кнехт IБ-219 ГОСТ 11265-73 (D=219 мм, L=870 мм, B=323 мм, H=543 мм, A=550 мм, L₁=990 мм, h=103 мм, h₁=220 мм, d=108 мм)

3.3.3 Киповые планки

4 киповые планки с роульсами закрытого типа в носу, 2 – в корме.

«Киповая планка IV – 125 ПР-С ГОСТ 11264-73» - 3 шт. и для левого борта 3 шт массой 150 кг каждая. Внешний вид и характеристики киповой планки представлены на рисунке 3.11.

Рисунок 3.11 - Киповая планка IV – 125 ПР-С ГОСТ 11264-73 (D=125 мм, L=940 мм, B=245 мм, H=316 мм, l=360 мм, a=300 мм, h=233 мм, z=115 мм, d=95 мм, c=190 мм, b=75 мм, t=28 мм)

3.3.4 Клюзы

8 клюзов бортовых

«Клюз 2 250х180 ГОСТ 25056-81» - 8 шт массой 80 кг каждый. Внешний вид и характеристики клюза представлены на рисунке 3.12.

Рисунок 3.12 - Клюз 2 250х180 ГОСТ 25056-81 (L=550 мм, B=300 мм, H=480 мм, S=16 мм, a=250 мм, h=340 мм , b=180 мм)

3.3.5 Вьюшки

«Вьюшка II пр 450х450 ОСТ 5.2109-74» - 3 шт.

«Вьюшка II лев 450х450 ОСТ 5.2109-74» - 3 шт.

Масса: 140 кг (каждая); материал: алюминий. Внешний вид и характеристики вьюшки представлены на рисунке 3.13.

Рисунок 3.13 - Вьюшка II 450х450 ОСТ 5.2109-74 (D=450 мм, L=450 мм, D₁=1000 мм, D₂=1300 мм, L₁=670 мм, B=975 мм, H=1450 мм, H₁=800 мм, d_ал=90 мм)

3.3.6 Стопор переносной

«СПН – 125 ОСТ 5.2262-78» - 4 шт. Масса: 28 кг (каждый). Внешний вид и характеристики переносного стопора представлены на рисунке 3.14.

Рисунок 3.14 – Стопор переносной «СПН – 125 ОСТ 5.2262-78» (D=30 мм, d=20 мм L=1310 мм, l=200 мм B=228 мм, c=290 мм, f=450 мм)

3.3.7 Роульсы

«Роульс 220 сталь 20Л-II-К ГОСТ 9321-73» - 2 шт (масса 35,6 кг каждый). Схема и характеристики роульса представлены на рисунке 3.15.

Рисунок 3.15 – Роульс 220 сталь 20Л-II-К ГОСТ 9321-73

3.4 Буксирное устройство

3.4.1 Буксирные канаты

Число и характеристики буксирных канатов назначаются в соответствии с Правилами [1] в зависимости от характеристики снабжения . По Правилам требуется 2 буксирных каната длиной 190 м каждый разрывным усилием 306 кН.

При использовании синтетических канатов требуется пересчитать разрывное усилие по формуле:

кН

где δ_СР - среднее относительное удлинение при разрыве каната (%), но не менее 30%; Fc и Fт - разрывное усилие синтетического каната и табличное значение разрывного усилия, кН.

Выбираем канаты полиамидные, окружностью 150 мм, линейной плотностью=1420 ктекс, F=365,6 кН.

Масса = (ρ/1000)*l=(1420/1000)*190= 269,8 кг.

Диаметр каната=190/3,14=61мм

Обозначение каната: «ПА пр 61 (150)мм 1420 ктекс А ГОСТ 30055-93»

3.4.2 Буксирные кнехты

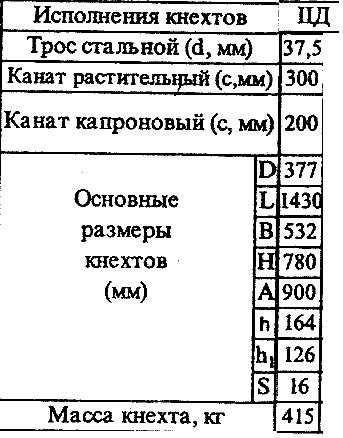

«Кнехт IIД 377-К ГОСТ 11265-73» 2 шт. массой 415 кг каждый. Схема и характеристики буксирного кнехта представлены на рисунке 3.16.

Рисунок 3.16 – Кнехт IIД 377-К ГОСТ 11265-73
