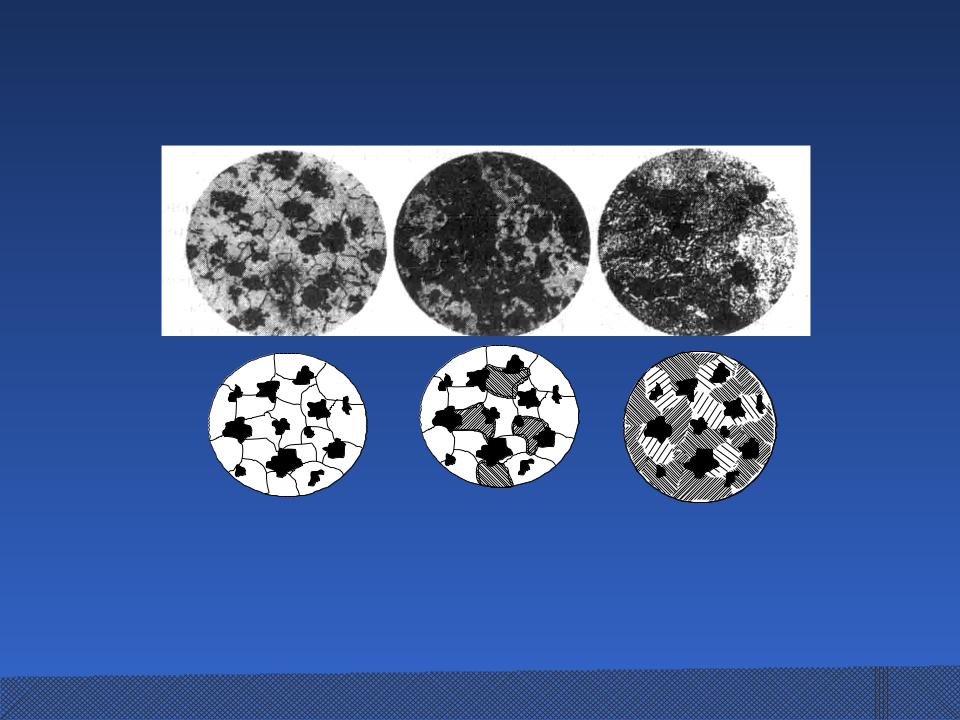

Структуры ковких чугунов и схемы их зарисовки
а |
б |
в |
а – ферритный ковкий чугун, ×200; б – ферритно-перлитный ковкий чугун, ×200; в – перлитный ковкий чугун, ×200
95
Механические свойства ковкого чугуна (ГОСТ 1215–79)
Марка
чугуна
КЧ 30-6 КЧ 37-12 КЧ45-7 КЧ 60-3 КЧ 80-1,5
в, МПа |
, %, не менее |
Твердость, НВ |
(кгс/мм2), |
|
|
не менее |
|
|
294(30) |
6 |
100–163 |
362(37) |
12 |
110–163 |
441(45) |
7 |
150–207 |
588(60) |
3 |
200–269 |
784(80) |
1,5 |
270–320 |
96
97

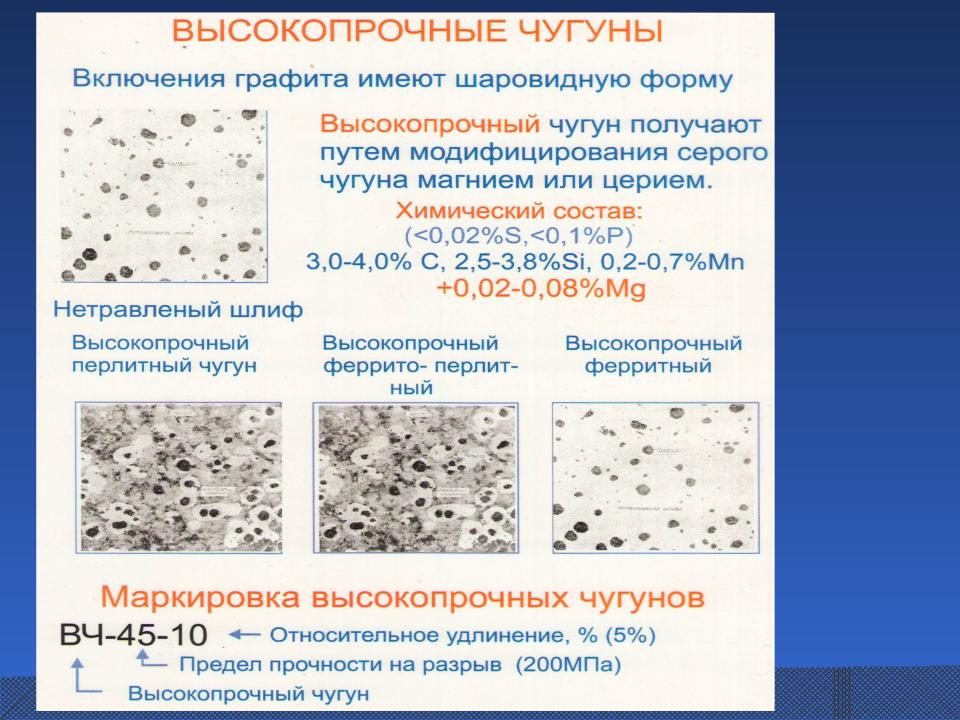

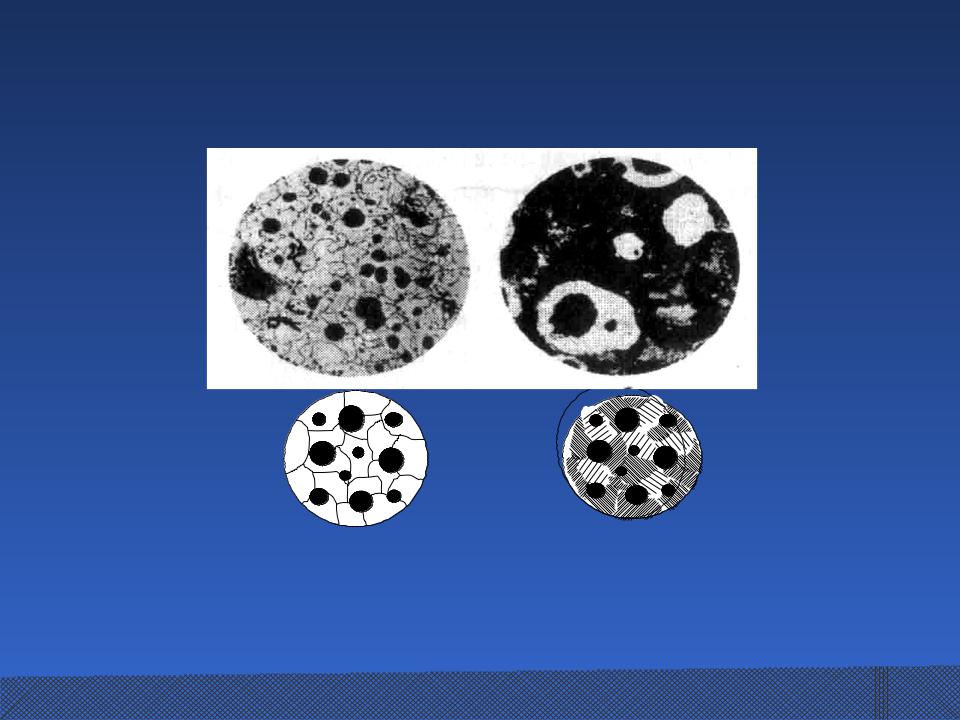

Структуры высокопрочных чугунов и схемы их зарисовки
а |
б |
а– высокопрочный чугун на ферритной основе;
б– высокопрочный чугун на ферритно-перлитной основе
98
Механические свойства чугуна с шаровидным графитом для отливок (ГОСТ 7293–85)
Марка
чугуна
ВЧ35 ВЧ45
ВЧ60
ВЧ80
ВЧ100
Структура металличес- кой основы
Ф
Ф+П
П
П
Бейнит
в, МПа |
0,2, Мпа |
, % |
Твердость, НВ |
(кгс/мм2) |
(кгс/мм2) |
||
350(35) |
220(22) |
22 |
140–170 |
450(45) |
310(31) |
10 |
140–225 |
600(60) |
370(37) |
3 |
192–277 |
800(80) |
480(48) |
2 |
218–351 |
1000(100) |
700(70) |
2 |
270–360 |
99

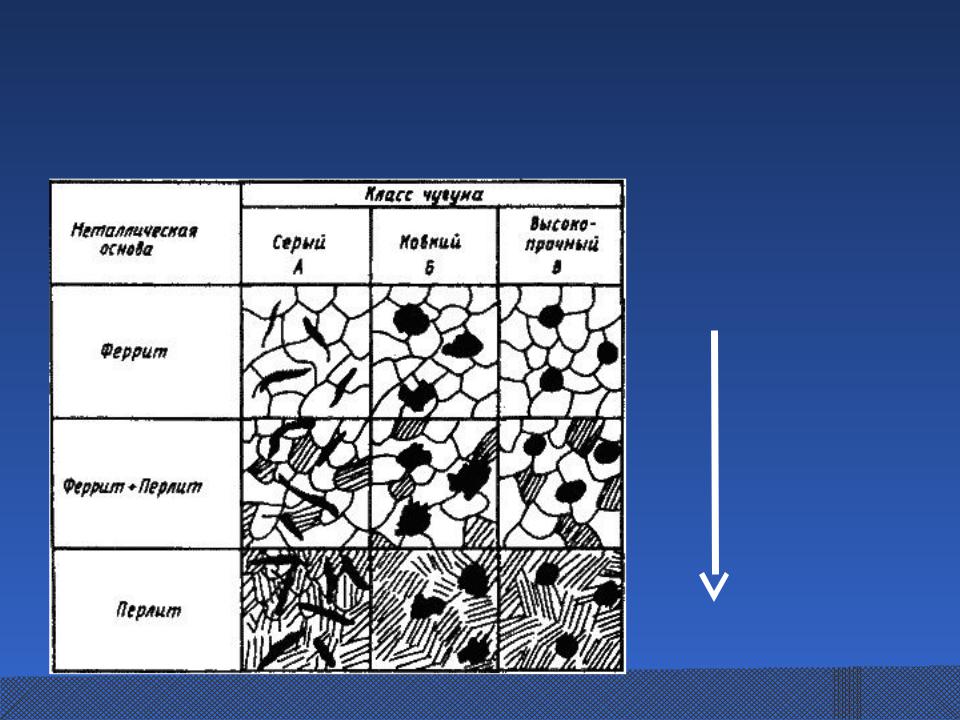

Твёрдость чугунов не зависит от формы графита, а определяется типом металлической основы
соР т т врё сод ит
100
Фазовые превращения с сплавах Fe-C в твёрдом состоянии
Фазовые превращения в сталях и чугунах вызываются тем, что из-за изменившихся условий (например, Т) старое состояние оказывается менее устойчивым, чем новое, с меньшей свободной энергией.
Изменение состояния стали происходит при переходе через её
критические точки.
Обозначения критических точек:
Равновесная |
Линия |
При нагреве |
|
При охлаждении |
точка |
диаграммы |
|
|
|
А1 |
PSK |
Аc1 |
> |
Аr1 |
A2 |
MO |
Ac2 |
> |
Ar2 |
A3 |
GS |
Ac3 |
> |
Ar3 |
Am |
SE |
Acm |
> |
Arm |
A4 |
NJ |
Ac4 |
> |
Ar4 |
101

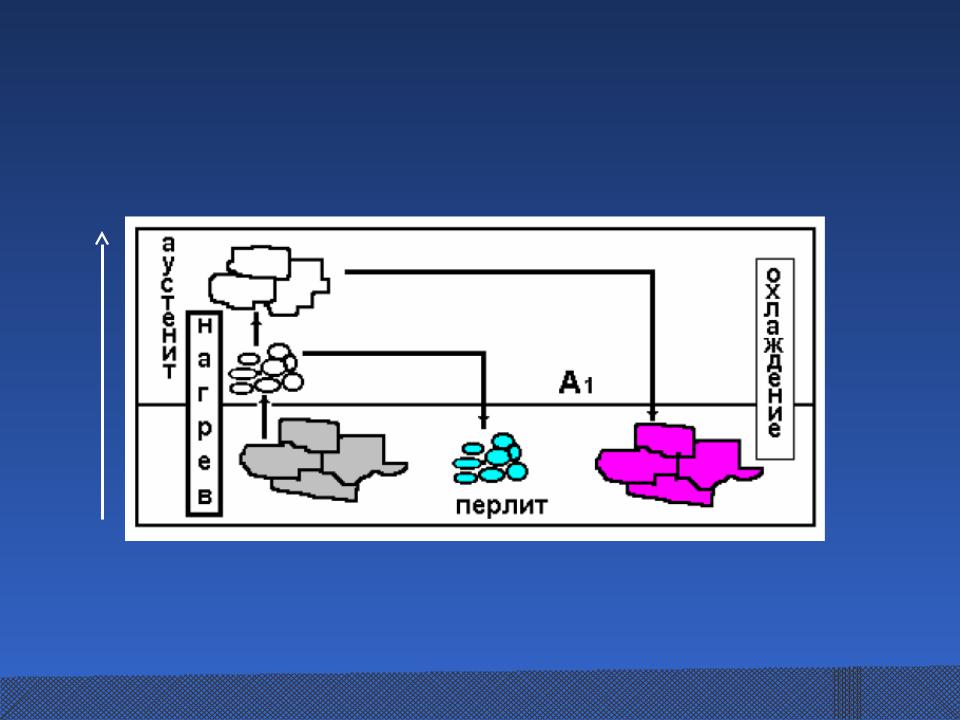

Основные превращения в сталях
П → А |
выше А1 |
А → П |
ниже А1 |
А → М |
при охлаждении со скоростью |
|
больше V кр |
А → Б |
изотермически при охлаждении в |
|
некотором интервале температур |
М → Ф+К |
при нагреве в определённом |
|
интервале температур |
102
Превращение перлита в аустенит
(Ф0,02+Ц6,67 → А0,8)
Превращение состоит из двух параллельно идущих процессов:
-полиморфного Feα→ Feγ превращения;
-растворения цементита (Fe3С) в аустените Feγ(С)

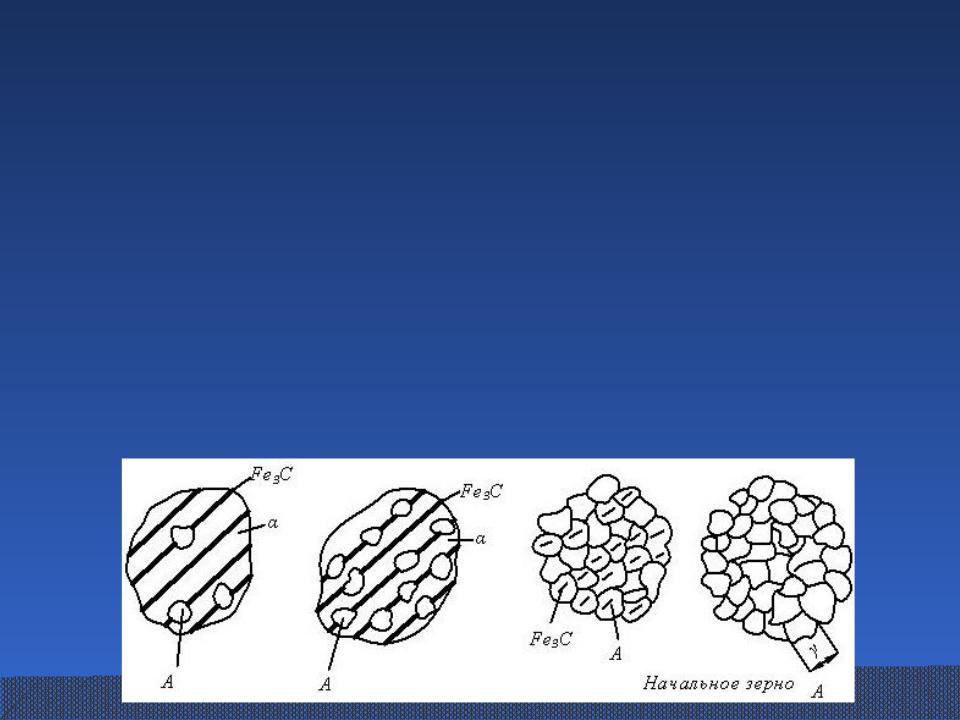

Стадии процесса:
•Образование зародышей аустенита в перлите на границе феррита и цементита.
•Рост аустенитного зерна за счёт полного растворения остатков цементита.
•Гомогенизация аустенита.
Рост аустенитного зерна при нагреве
Т, ○С
Ас1
104
Соседние файлы в папке материаловедение
