ОТЧЕТ

по лабораторным работам

по дисциплине «Дополнительные главы компьютерной графики»

Выполнил: студент гр. 15-КСУ-1

Бормотов А.Д.

Проверил: доц. Князьков В. В.

Нижний Новгород – 2016

Содержание

Лабораторная работа №1 «Моделирование швартового кнехта» 3

Лабораторная работа №2 «Моделирование якорной цепи» 10

Лабораторная работа №3 «Моделирование швартового клюза» 14

Лабораторная работа №4 «Моделирование мидель-шпангоута» 18

Библиографический список 21

Лабораторная работа №1

Моделирование швартового кнехта

Цель работы:

1. Знакомство с базовыми приемами твердотельного моделирования деталей на примере швартового.

2. Построение сборки (установка кнехта) и знакомства с библиотекой проектирования (использование стандартных крепежных изделий).

Задание:

а) б)

Рисунок 1.1. Крестовой кнехт:

а – внешний вид;

б – расположение отверстий для крепления при монтаже шестью винтами

Таблица 1.1:

D	D1	L	L1	B	H	h	h1	s	s1	r	d	d1	d2	n	A	A1	A2=A3
180	220	760	810	270	400	40	180	25	15	12	75	95	24	6	450	690	200

Порядок выполнения работы:

1. Выбор плоскости Сверху, рисование эскиза половины плиты по задан-ным размерам и его вытягивание на расстояние равное толщине.

Рисунок 1.2 – Создание плиты

2. Скругление граней

Рисунок 1.3 – Скругление граней

3. Создание обнижения и скругление внутренних кромок

Рисунок 1.4 - Создание обнижения и скругление внутренних кромок

4. Создание отверстий для крепежных винтов

Рисунок 1.5 – Создание крепежных отверстий

5. Моделирование тумбы кнехта вытягиванием эскиза окружности, построенного на плоскости Сверху

Рисунок 1.6 – Этап моделирования тумбы

6. Создание полости

Рисунок 1.7 - Этап моделирования тумбы

7. Создание «шляпки» тумбы

Рисунок 1.8 – Этап моделирования тумбы

8. Оформление верхней части тумбы

9. Создание крестовины вытягиванием эскиза, построенного в плоскости Справа

10. Удаление внутреннего фрагмента крестовины.

11. Создание шляпки у крестовины и оформление скруглений.

12. Создание полости у крестовины.

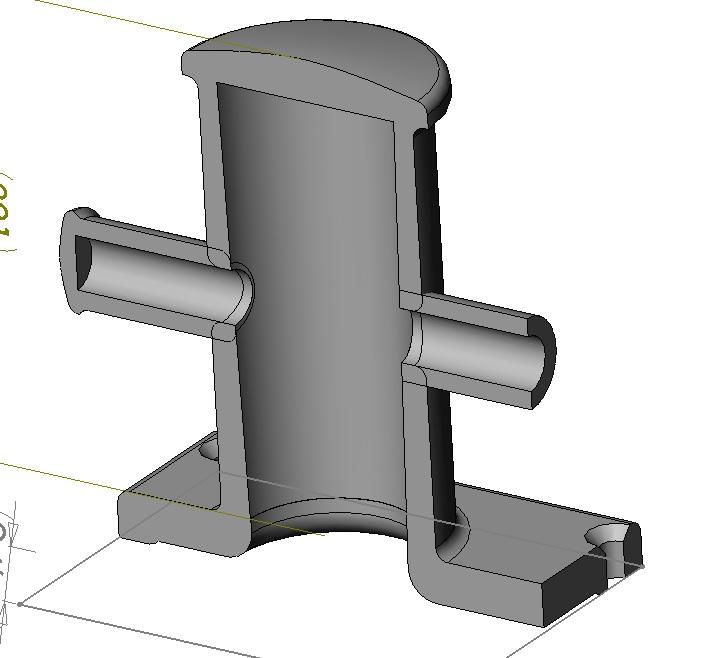

Рисунок 1.9 – Этап моделирования кнехта

13. Зеркальное отражение половины кнехта относительно плоскости Справа

Рисунок 1.10 – Моделирование кнехта

Дерево конструирования:

14. Моделирование участка настила палубы.

15. Этап создания сборки (размещение кнехта).

16. Соединение кнехта с палубой.

Рисунок 1.11 – Соединение кнехта с палубой

Лабораторная работа №2

Моделирование якорной цепи

Цель работы:

1. Знакомство с командами создания твердых тел.

2. Создание многотельных деталей копированием и перемещением тел.

Задание:

Рисунок 2.1. Звено якорной цепи с распоркой (контрфорсом):

l=6,0d; p=4,0d; w≈3,6d; R=0,65d

Цепь калибра 15 мм

Порядок выполнения работы:

1. На плоскости Спереди выполняется эскиз внутреннего контура звена цепи.

Рисунок 2.2 – Построение эскиза внутреннего строения звена

2. Создание эскиза поперечного сечения звена цепи на плоскости Сверху

Рисунок 2.3 - Построение эскиза поперечного сечения

3. Создание звена цепи

Рисунок 2.4 – Этап моделирования цепи

4. Создание контрфорса

Рисунок 2.5 – Создание контрфорса

5. Формирование смычки

Рисунок 2.6 – Результат моделирования цепи

Дерево конструирования:

Лабораторная работа №3

Моделирование швартового клюза

Цель работы.

1. Использование сплайнов для построения эскизов.

2. Знакомство с командой создания массива элементов, управляемого кривой.

Задание:

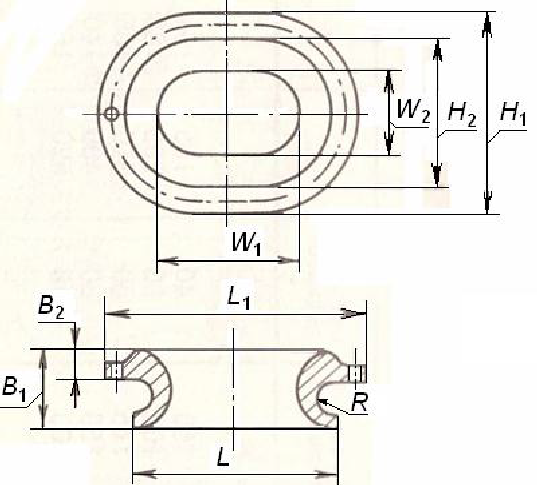

Рисунок 3.1. Литой швартовный клюз с креплением заклепками и болтами

Таблица 3.1

Тип	W1	W2	L	L1	B1	B2	H1	H2	R
Уменьшенный с креплением заклепками или болтами	250	180	390	490	160	50	420	320	84

Порядок выполнения работы:

1. На плоскости Сверху выполняется эскиз поперечного сечения

Рисунок 3.2. Эскиз поперечного сечения клюза

2. На плоскости Спереди выполняется эскиз траектории для вытягивания сечения

Рисунок 3.3. Построение эскиза траектории

3. Вытягивание эскиза по траектории

Рисунок 3.4. Построение вытягиванием по траектории

4. Скругление кромок (литейные радиусы).

5. Построение кривой для создания массива отверстий на вспомогатель-ной плоскости

6. Создание отверстия

7. Завершение оформления крепежных отверстий

Рисунок 3.5 – Создание крепежных отверстий

8. Результат модели швартового клюза

Рисунок 3.9 – Модель швартового клюза и дерево конструирования

Лабораторная работа №4

Моделирование мидель-шпангоута

Цель работы:

1. Использование новых команд для построения эскизов и деталей в целом.

2. Детальное изучение конструкций элементов мидель-шпангоута.

Задание:

Выполнить моделирование полособульба и кницы.

Порядок выполнения работы:

1. Моделирование полособульба

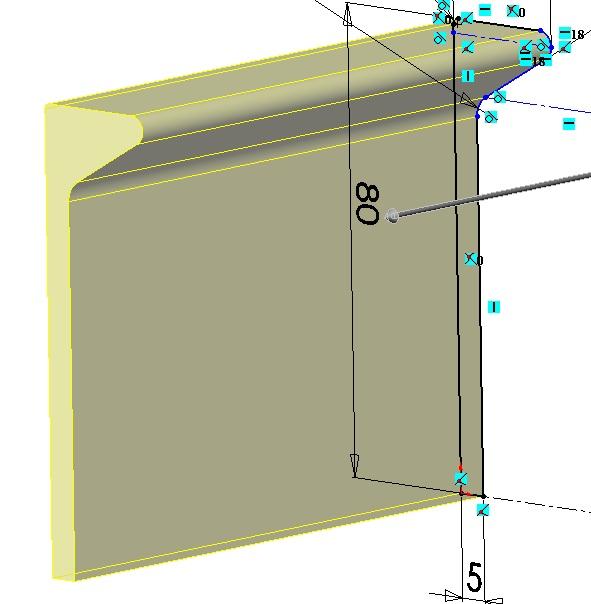

Рисунок 4.1 – Эскиз полособульба

2. Завершение создания полособульба

Рисунок 4.2 – Завершение создания полособульба

3. Создание кницы

Рисунок 4.3 – Моделирование скуловой кницы
