3 семестр (Бормотов А) / Отчет по лабам

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ИМ. Р.Е.АЛЕКСЕЕВА

Кафедра: «Кораблестроение и авиационная техника»

ОТЧЕТ

по лабораторным работам

по дисциплине «Дополнительные главы компьютерной графики»

Выполнил: студент гр. 15-КСУ-1

Бормотов А.Д.

Проверил: доц. Князьков В. В.

Нижний Новгород – 2016

Содержание

Лабораторная работа №1 «Моделирование швартового кнехта» 3

Лабораторная работа №2 «Моделирование якорной цепи» 10

Лабораторная работа №3 «Моделирование швартового клюза» 13

Лабораторная работа №4 «Моделирование мидель-шпангоута» 16

Библиографический список 22

Лабораторная работа №1

Моделирование швартового кнехта

Цель работы:

1. Знакомство с базовыми приемами твердотельного моделирования деталей на примере швартового.

2. Построение сборки (установка кнехта) и знакомства с библиотекой проектирования (использование стандартных крепежных изделий).

Задание:

а) б)

Рисунок 1.1. Крестовой кнехт:

а – внешний вид;

б – расположение отверстий для крепления при монтаже шестью винтами

Таблица 1.1:

D	D1	L	L1	B	H	h	h1	s	s1	r	d	d1	d2	n	A	A1	A2=A3
180	220	760	810	270	400	40	180	25	15	12	75	95	24	6	450	690	200

Порядок выполнения работы:

1. Выбор плоскости Сверху, рисование эскиза половины плиты по задан-ным размерам и его вытягивание на расстояние равное толщине.

Рисунок 1.2 – Создание плиты

2. Скругление граней

Рисунок 1.3 – Скругление граней

3. Создание обнижения и скругление внутренних кромок

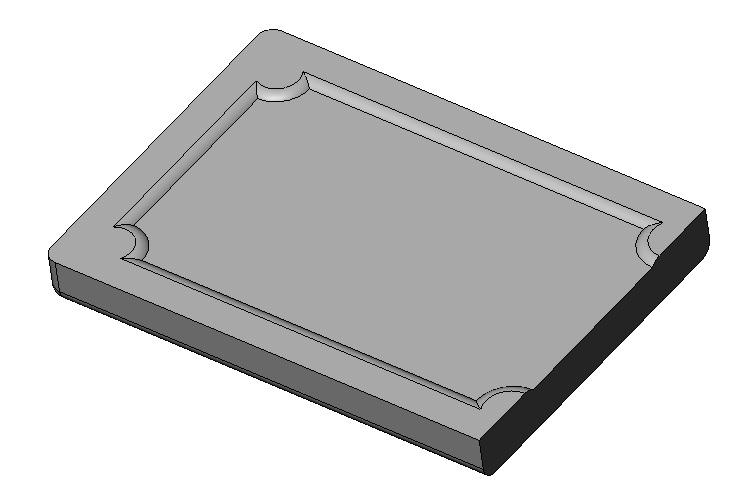

Рисунок 1.4 - Создание обнижения и скругление внутренних кромок

4. Создание отверстий для крепежных винтов

Рисунок 1.5 – Создание крепежных отверстий

5. Моделирование тумбы кнехта вытягиванием эскиза окружности, построенного на плоскости Сверху

Рисунок 1.6 – Этап моделирования тумбы

6. Создание полости

Рисунок 1.7 - Этап моделирования тумбы

7. Создание «шляпки» тумбы

Рисунок 1.8 – Этап моделирования тумбы

8. Оформление верхней части тумбы

9. Создание крестовины вытягиванием эскиза, построенного в плоскости Справа

10. Удаление внутреннего фрагмента крестовины.

11. Создание шляпки у крестовины и оформление скруглений.

12. Создание полости у крестовины.

Рисунок 1.13 – Этап моделирования кнехта

13. Зеркальное отражение половины кнехта относительно плоскости Справа

Рисунок 1.14 – Моделирование кнехта

Дерево конструирования:

14. Моделирование участка настила палубы.

15. Этап создания сборки (размещение кнехта).

16. Соединение кнехта с палубой.

Рисунок 1.17 – Соединение кнехта с палубой

Лабораторная работа №2

Моделирование якорной цепи

Цель работы:

1. Знакомство с командами создания твердых тел.

2. Создание многотельных деталей копированием и перемещением тел.

3. Создание математических отношений между размерами модели с помощью имен размеров в качестве переменных.

Задание:

Рисунок 2.1. Звено якорной цепи с распоркой (контрфорсом):

l=6,0d; p=4,0d; w≈3,6d; R=0,65d

Цепь калибра 15 мм

Порядок выполнения работы:

1. На плоскости Спереди выполняется эскиз внутреннего контура звена цепи.

Рисунок 2.2 – Построение эскиза внутреннего строения звена

2. Создание эскиза поперечного сечения звена цепи на плоскости Сверху

Рисунок 2.3 - Построение эскиза поперечного сечения

3. Создание звена цепи

Рисунок 2.4 – Этап моделирования цепи

4. Создание контрфорса

Рисунок 2.5 – Создание контрфорса

5. Формирование смычки

Рисунок 2.6 – Результат моделирования цепи

Дерево конструирования:

Лабораторная работа №3

Моделирование швартового клюза

Цель работы.

1. Использование сплайнов для построения эскизов.

2. Знакомство с командой создания массива элементов, управляемого кривой.

Задание:

Рисунок 3.1. Литой швартовный клюз с креплением заклепками и болтами

Таблица 3.1

Тип	W1	W2	L	L1	B1	B2	H1	H2	R
Уменьшенный с креплением заклепками или болтами	250	180	390	490	160	50	420	320	84

Порядок выполнения работы:

1. На плоскости Сверху выполняется эскиз поперечного сечения

Рисунок 3.2. Эскиз поперечного сечения клюза

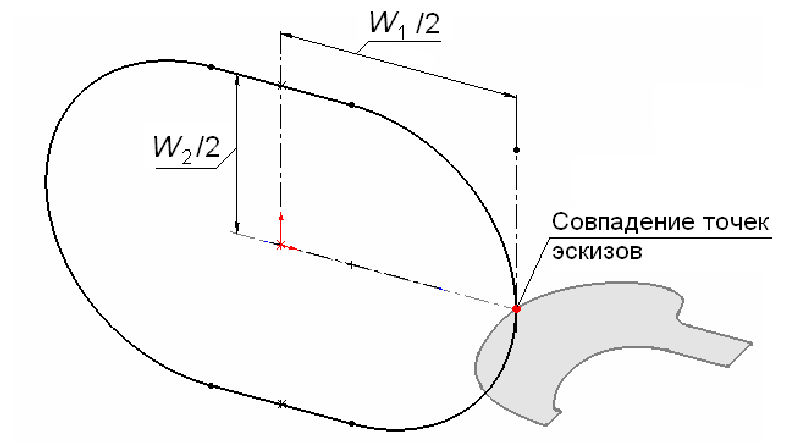

2. На плоскости Спереди выполняется эскиз траектории для вытягивания сечения

Рисунок 3.3. Построение эскиза траектории

\
