Методические указания
к курсовому проекту
«ГРАФИЧЕСКИЙ ПРАКТИКУМ»
по дисциплине
«Архитектурное проектирование»
для студентов I курса (1 семестр)
специальности 270301 «Архитектура»
г. УФА – 2011 г.
Методические указания к курсовому проекту Графический практикум» для студентов I курса специальности 270301 «Архитектура».
Тема методических указаний особенно актуальна, так как является базовой для студентов первого курса специальности 207301 «Архитектура». В ходе выполнения упражнений студенты постигают основы архитектурной композиции, овладевают навыками построения архитектурных шрифтов, нарабатывают технику черчения.
Составила: Костенко Ю.О., доцент
Баймуратова С.Х., доцент
Рецензент: Сабитов И.Н. зав. кафедрой «Архитектура»
Линейка карандашом

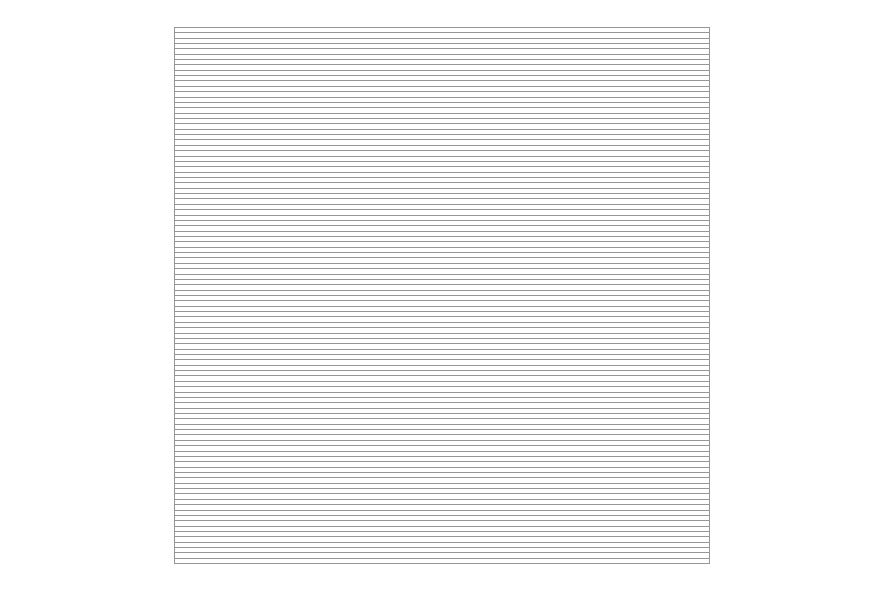

Суть задания: на ватмане формата А4 вычертить карандашом квадрат 10*10 см и расчертить его параллельными линиями вдоль через 1 мм.
Цель: научиться чертить параллельные линии через одинаковое расстояние с одинаковой силой нажима
Требования к заданию |
Распространенные ошибки (чего делать нельзя) |
Выполняется на ватмане формата А4 |
Чертить на писчей, лощеной или акварельной бумаге |
Выполняется твердым (2Н-3Н) и очень остро заточенным карандашом |
Чертить мягким или плохо заточенным карандашом, карандашом, заточенным «лопаточкой» а также микрографом. Кроме того нельзя чертить очень твердым карандашом (тверже 3Н) – он, во-первых, царапает бумагу, во-вторых, в силу своей твердости не дает адекватного представления о силе нажима |
Выполняется при помощи двух пластиковых треугольников |
Чертить по «каталке» |
Линии выполняются строго через равное расстояние (1 мм), строго параллельно, с одинаковым нажимом и строго от начала до конца рамки без «хвостов» |
Делать «траурную» рамку, то есть контур вычерчивать ярче, чем заполнение |
|
|
Решетка карандашом
Суть задания: на ватмане формата А4 вычертить карандашом квадрат 10*10 см и расчертить его параллельными линиями вдоль и поперек через 1 мм до получения равномерной «решетки» - миллиметровки.
Цель: научиться чертить параллельные и перпендикулярные линии через одинаковое расстояние с одинаковой силой нажима
Требования к заданию |
Распространенные ошибки (чего делать нельзя) |
Выполняется на ватмане формата А4 |
Чертить на писчей, лощеной или акварельной бумаге |
Выполняется твердым (2Н-3Н) и очень остро заточенным карандашом |
Чертить мягким или плохо заточенным карандашом, карандашом, заточенным «лопаточкой» а также микрографом. Кроме того нельзя чертить очень твердым карандашом (тверже 3Н) – он, во-первых, царапает бумагу, во-вторых, в силу своей твердости не дает адекватного представления о силе нажима |
Выполняется при помощи двух пластиковых треугольников |
Чертить по «каталке» |
Линии выполняются строго через равное расстояние (1 мм), строго параллельно, с одинаковым нажимом и строго от начала до конца рамки без «хвостов» |
Делать «траурную» рамку, то есть контур вычерчивать ярче, чем заполнение |
|
|
