Назначение. Тренировочный управляемый парашют летчика ПТЛ-72 предназначен для учебно-тренировочных прыжков. Купол площадью 70м², имеет форму круга с несколькими удлиненными полотнищами. Основные тактико-технические данные.

Конструкция тренировочного управляемого парашюта летчика при общем полетном весе парашютиста с парашютами 120 кг обеспечивает:

а.) надежную работу при введении стабилизирующей системы в действие на высоте 3000 м при скорости полета горизонтально летящего самолета до 350 км/ч по прибору и последующем снижении на ней в течении 5 с и более; б.) максимальные перегрузки при наполнении купола стабилизирующей системы после покидания горизонтально летящего самолета на скорости полета до 350 км/ч по прибору на высоте до 3000 м и при наполнении основного купола после 5 и более секунд стабилизации не более 10 единиц; в.) минимальную безопасную высоту применения при покидании горизонтально летящего самолета на скорости полета 160-350 км/ч с введением основного купола после 5 с снижения на куполе стабилизирующей системы – 300 м; г.) среднюю вертикальную скорость снижения, приведенную к стандартной атмосфере и полетному весу 120 кг, замеренную на участке 30-35 м от земли, - не более, 5 м/с; д.) устойчивое снижение на куполе стабилизирующей системы и основном куполе; е.) управление парашютом при помощи двух строп управления, причем: - разворот купола на 360o в любую сторону при натяжении одной стропы управления за время не более 10 с; - горизонтальное перемещение парашюта вперед со средней скоростью 3,6 м/с при полностью отпущенных стропах управления; - горизонтальное перемещение парашюта назад при полностью вытянутых стропах управления со средней скоростью 1,9 м/с; ж.) отсоединение купола от подвесной системы, как на земле, так и в воздухе; з.) применение прибора ППК-У-240А-Д или КАП-ЗП-240Б для раскрытия двухконусного замка; и.) применение запасного парашюта типа З-5 или З-2; к.) усилие, необходимое для раскрытия двухконусного замка звеном раскрытия или прибором и усилие на выдергивание звена отсоединения не более 16 кг; л.) назначенный ресурс (технический) - 700 применений на скорости полета самолета до 350 км/ч по прибору при введении основного купола после 5 и более секунд снижения на куполе стабилизирующей системы, из них: 400 применений на высоте до 3000 м; последующие 300 применений на высоте до 1800 м; м.) габаритные размеры уложенного парашюта не более: длина – 650 мм, ширина – 375 мм, высота – 220 мм. н.) вес парашюта с прибором ППК-У-240А-Д или КАП-ЗП-240Б без переносной сумки - не более 15,5 кг. Описание. Парашют ПТЛ-72 состоит из последовательно вводимых в действие стабилизирующей системы и основного парашюта. Стабилизирующая система предназначена для уменьшения динамической нагрузки при вводе парашюта в действие, повышения надежности действия парашюта, обеспечения стабилизированного спуска в течение заданного времени и введения в действие основного парашюта. Основной парашют вводится в действие отсоединяющейся стабилизирующей системой и предназначен для снижения и приземления парашютиста в заданном месте. а.) Работа парашюта. При отделении парашютиста от самолета из камеры, закрепленной при помощи карабина за удлинитель или трос, натянутый внутри самолета, вытягивается и вводится в действие стабилизирующая система с куполом 1,5 м². Купол стабилизирующей системы, попав в поток, наполняется. Звено при этом натягивается и выдергивает гибкую шпильку из прибора ППК-У-240А-Д или КАП-ЗП-240Б, которая соединена с петлей звена стабилизирующей система при помощи фала длиной 360 мм. После наполнения купола происходит стабилизирующее снижение парашютиста, при этом ранец основного парашюта остается закрытым. Прекращение стабилизированного снижения и раскрытие двухконусного замка осуществляется прибором и ручным способом. После раскрытия двухконусного замка стабилизирующая система расчековывает ранец и вытягивает из него чехол купола с уложенным в него куполом. По мере отхода стабилизирующей системы стропы парашюта выходят из сот чехла, чехол сходит с купола и купол наполняется. Стабилизирующая система с чехлом купола, присоединенные с помощью соединительного звена к вершине купола, снижаются вместе с основным парашютом. Примечание. При совершении прыжков из самолетов Ан-12, Ан-14 камера с уложенной в нее стабилизирующей системой при помощи карабина крепится непосредственно за трос в самолете. При совершении прыжков из самолета Ан-2 и вертолета Ми-4 карабин камеры со стабилизирующей системой крепится за серьгу удлинителя (длиной 1 м). б.) Управление парашютом. Парашют ПТЛ-72 обеспечивает при снижении горизонтальное перемещение вперед, торможение, горизонтальное перемещение назад и развороты в любую сторону благодаря натяжению парашютистом строп управления.

ПАРАШЮТ ТРЕНИРОВОЧНЫЙ ЛЕТЧИКА ПТЛ-72

В 1976 году в авиалесоохрану начали поступать парашюты ПТЛ-72. Этот парашют был разработан на базе Лесника и экспериментального парашюта альпиниста. Купол площадью 70 м² по схеме близок к парашюту Лесник, однако имеет меньшую скорость снижения и позволял выполнить разворот на 360^о за десять секунд. Очень устойчив при снижении, имел современное стабилизирующее устройство.

Меньшая скорость снижения парашюта ПТЛ-72 позволяла применять его для безопасного выполнения прыжков парашютистами, имевшими вес выше среднего (более 80 кг), а также в горной местности.

ПТЛ-72 - щелевой купол. Применяется с запасными парашютами типа З-5. Состоит из стабилизирующей системы и основного парашюта. Стабилизирующая система вводиться в действие принудительно, а основной парашют – прибором или вручную.

Параметры

Наименование	Значения
Конструкция
Площадь, м2	70
Масса системы, кг	не более 15,5
Габариты уложенного (ДхШхВ), см	65x37,5x22
Эксплуатационные ограничения
Срок службы системы, лет	12
Скорость применения, км/ч	от 160 до 350
Высота применения, м	от 300 до 3000
Min. высота, м	300
Назначенный ресурс,	700 применений
Динамические характеристики
Вертикальная скорость, м/с	5

Тренировочная парашютная система летчика птл-72

Тренировочная парашютная система летчика ПТЛ-72 предназначена для совершения учебно-тренировочных прыжков летчиками, парашютистами-десантниками и начинающими парашютистами-спортсменами из военно-транспортных самолетов и вертолетов. Парашютная система легко управляется и обеспечивает надежное совершение прыжков со стабилизацией 5 с и более. В качестве страхующего средства раскрытия двухконусного замка ранца на ней применяется парашютный прибор ППК-У или КАП-ЗП-240Б. Конструкция подвесной системы позволяет применять два типа запасных парашютных систем: 3-5 или 3-2. Управление куполом при снижении осуществляется с помощью двух специальных строп управления. Наличие в конструкции парашютной системы двух замков ОСК обеспечивает ей возможность мгновенного отсоединения основного парашюта от подвесной системы, как в воздухе, так и после приземления.

Тактико-технические данные

Эксплуатационные ограничения: масса парашютиста-десантника, кг, не более 120 скорость самолета,  км/ч - 160-350 максимальная высота, м - 3000 минимальная  высота, м - 300 Скорость снижения, м/с - не более  5 Время разворота купола на 360° в любую сторону при натяжении одной из строп управления, с - 10 Горизонтальное перемещение вперед со средней скоростью, м/с - 3,6 Горизонтальное перемещение  назад  при  полностью натянутых стропах управления, м/с - 1,9 Масса парашюта без парашютной сумки, кг - 15,5 Количество применений, раз - 700 Гарантированный срок службы, лет - 12

В состав парашютной системы входят камера стабилизирующего парашюта, стабилизирующий парашют, звено стабилизирующего парашюта, звено купола основного парашюта, чехол купола основного парашюта, купол со стропами основного парашюта, подвесная система, ранец, двухконусный замок, звено ручного раскрытия, парашютный прибор ППК-У, парашютная сумка. Конструкция и принцип действия составных частей парашютной системы ПТЛ-72 в основном аналогичны устройству составных частей парашютной системы Д-5 серии 2.

Отличительные особенности  ПТЛ-72  состоят в следующем. В куполе стабилизирующего парашюта вытяжное устройство, состоящее из восьми карманов, изготовлено из капронового каландрированного крашеного полотна (в Д-5 серии 2 - из капронового полотна).

Дополнительно введено звено купола основного парашюта длиной 0,27 м из капронового шнура ШТКП-15-220. Его малая петля присоединена к вершине купола основного парашюта, большая - к петле звена стабилизирующего парашюта.

Применяется чехол купола основного парашюта, предназначенный для упорядочения процесса наполнения купола основного парашюта и исключения случаев перехлестывания купола стропами.

Рис. 3.1. Чехол парашюта ПТЛ-72: 1 - уздечка: 2 - основа чехла; 3 - усилительная лента; 4 - предохранитель строп; 5 - лента-карман рамки; 6 - несъемные резиновые соты; 7 - съемная резиновая сота; 8 - фартук; 9 – люверс

Чехол длиной 3,19 м изготовлен из капронового полотна оранжевого цвета, форма - в виде рукава, состоит из основы чехла 2 (рис. 3.1) и предохранителя строп 4. На основе чехла нашиты восемь пар несъемных резиновых сот 6, две пары двойных съемных сот 7, две ленты-кармана 5 для укладочной рамки и фартук 8 для прикрытия нижней кромки купола.

Фартук имеет два люверса 9 для зачековки чехла съемными сотами 7. Над люверсами нашиты карманы для устранения случаев зацепления за пучки строп. Предохранитель строп предназначен для предохранения строп, уложенных в соты, от зацепления. Пучки строп, вложенные в съемные резиновые соты, замыкают фартук и препятствуют преждевременному выходу купола основного парашюта из чехла. По всей длине чехол купола основного парашюта усилен капроновыми лентами 3 ЛТК-23-150, которые в верхней его части образуют уздечку 1 для присоединения стабилизирующего парашюта.

В кромку верхней части чехла вставлен шнур для затяжки его верхней части после укладки в него купола.

Рис. 3.3. Стропа управления в направляющих кольцах: 1 - стропа управления; 2 - задний свободный конец подвесной системы; 3 – клевант.

Купол основного парашюта имеет площадь 70 м², круглый, состоит из 26 полотнищ и имеет два клапана 1 (рис. 3.2). Полотнища и клапаны сшиты из клиньев. При сострочке клапанов образуются щели. На полотнищах между 24-й и 25-й, 4-й и 5-й стропами имеются отверстия 2.

К каждому клапану пришиты стропы, сходящиеся к металлическим кольцам и закрепленные на них. К этим кольцам присоединены правая и левая стропы управления куполом из капронового шнура, окрашенного в красный цвет. Стропы управления куполом пришиты к 5-й и 24-й стропам на расстоянии 1,45м от пряжек-полуколец свободных концов подвесной системы. Каждая стропа управления 1 (рис. 3.3) монтируется на одном из задних свободных концов подвесной системы 2. Для удобства действий парашютиста-десантника в воздухе к стропам управления прикреплены клеванты 3, окрашенные в красный цвет.

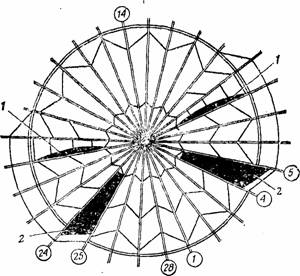

Рис. 3.2. Купол основного парашюта ПТЛ-72 (цифрами в кружках обозначены номера строп): 1 - клапаны;  2 - отверстия

Внутри радиальных швов по диаметру купола основного парашюта проложены 14 капроновых шнуров ШКП-150. Шнуры, пересекаясь в полюсном отверстии купола, образуют уздечку, концы шнуров у нижней кромки образуют 28 строп, которые присоединены к четырем пряжкам-полукольцам свободных концов подвесной системы, длина 5, 6, 7, 8, 9, 20, 21, 22, 23 и 24-й строп от нижней кромки купола и до свободных концов подвесной системы 7 м, длина остальных строп 7,46 м.

Для облегчения укладки купола основного парашюта на 14-й стропе у его кромки и у пряжки-полукольца нашиты опознавательные муфты оранжевого цвета.

Для обеспечения правильной укладки основного парашюта на его куполе и стропах черной краской нанесены метки:

• по одному знаку "Кольцо" на полотнищах между 8-й, 7-й и 21-й, 22-й стропами - для укладки строп управления, на эти знаки укладывают кольца строп управления при укладке купола основного парашюта; черные линии на стропах с 25-й по 28-ю, с 1-й по 4-ю и с 10-й по 19-ю на расстоянии 0,46 м от нижней кромки купола - для удобства укладки;

• черные линии на стропах на расстоянии 0,65 м от свободных концов подвесной системы - указывают расстояние, на котором прекращают дальнейшую укладку строп в соты чехла основного парашюта;

• черные линии на 20, 21, 22, 23, 24-й и 5, 6, 7, 8, 9-й стропах на расстоянии 0,45 м от нижней кромки купола основного парашюта, на всех остальных стропах на расстоянии 0,91 м - указывают расстояние, на котором начинают укладку строп в соты чехла.

Для правильного присоединения свободных концов подвесной системы в случае отсоединения основного парашюта на 1-й и 28-й стропах у кромки купола и у пряжек полуколец свободных концов подвесной системы нашиты муфты зеленого цвета.

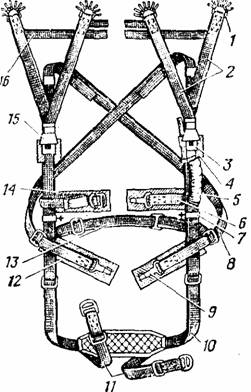

Рис. 3.4. Подвесная система парашюта ПТЛ-72: 1 - разъемная пряжка; 2 - свободные концы; 3 - замок ОСК; 4 - предохранитель под замок; 5 - карман для кольца звена ручного раскрытия; 6 - лента для грудной перемычки; 7 - скоба для крепления запасного парашюта; 8 - наспинно-плечевые обхваты; 9 - карабин; 10 - главный обхват; 11 - ножные обхваты; 12 - предохранитель под ножной обхват; 13 - поясной обхват; 14 - предохранитель под грудную перемычку; 15 - чехол ОСК; 16 – перемычка.

В состав подвесной системы включены две пары свободных концов, подушка и два замка ОСК.

Каждая пара свободных концов 2 (рис, 3.4) представляет собой ленту, пропущенную через пряжку замка ОСК 3, на ленте имеются чехол 15 и шлевка для его фиксации, на концах имеются разъемные пряжки 1 для присоединения строп. Длина свободных концов подвесной системы 430 мм. Для правильного присоединения свободных концов к замкам ОСК ленты свободных концов помечены надписями ЛЕВЫЙ и ПРАВЫЙ. На задние свободные концы подвесной системы с внешней стороны пришиты по два направляющих кольца, через которые проходят стропы управления. Правые и левые свободные концы подвесной системы соединены между собой перемычками 16 для обеспечения нормальной работы купола основного парашюта в случае неподсоединения одной из пряжек замков ОСК.

На подвесной системе нашиты предохранители, смягчающие удар металлическими деталями при наполнении купола основного парашюта под замки ОСК 4, под грудную перемычку 14, под ножные обхваты 12.

На ленты главного обхвата 10 с левой стороны, ниже замка ОСК, пришиты карман 5 для кольца звена ручного раскрытия, грудная перемычка 6, поясной обхват 13, наспинно-плечевые обхваты 8 и ножные обхваты 11, которые имеют пряжки для регулировки и карабины 9 для крепления. В главный обхват закреплены скобы крепления запасного парашюта 7, которые имеют фиксаторы.

Рис. З.5   Подушка. 1 - завязка;   2 - направляющие шлевки

Подушка привязывается на главном обхвате для предохранения парашютиста-десантника от ушибов при приземлении. Она изготовлена из капронового авизента с поропластовой прокладкой. На подушке нашита лента, образующая направляющие шлевки 2 (рис. 3.5), я ленты-завязки 1 для крепления ее к главному обхвату подвесной системы. Ножные обхваты пропускают через шлевки подушки, а ленты-завязки завязывают за главный обхват подвесной системы.

Замок ОСК - устройство, обеспечивающее стыкование свободных концов с главным обхватом, которое служит для полного отсоединения основного парашюта от подвесной системы при приводнении парашютиста-десантника или для создания наиболее благоприятных условий ввода в работу запасного парашюта в случае отказа основного парашюта в воздухе, а также для быстрого гашения купола в целях предотвращения протаскивания парашютиста-десантника по земле после приземления в сильный ветер.

Рис. 3.6. Замок отсоединения свободных концов (ОСК): 1 - корпус; 2 - рычаг; 3 - фиксатор предохранителя; 4 - пряжка свободных кондов подвесной системы; 5 - гашетка; 6 - пружина; 7 - корпус седла; 8 - кнопка предохранителя

Замок состоит из пряжки 4 (рис. 3.6), корпуса замка 1, корпуса седла 7, двух гашеток 5, рычага 2, пружины 6, кнопки предохранителя 8, фиксатора 3 и штифтов.

Пряжка является съемной деталью, с помощью которой свободный конец подвесной системы соединяется с замком.

Корпус замка служит для размещения всех узлов и деталей, на нем имеются перемычки, с помощью которых замок прикреплен к подвесной системе. Корпус седла вместе с гашетками, кнопкой предохранителя и фиксатором называется седлом рычага, оно укреплено шарнирно в корпусе замка с помощью оси и пружины. Рычаг соединен с корпусом замка осью, закрепленной в рычаге. Пружина обеспечивает рабочее положение седла и его возврат в исходное положение.

Кнопка предохранителя запирает в положении ЗАКРЫТО одну из гашеток, исключая, тем самым, самопроизвольное открытие замка. Фиксатор стопорит предохранитель в положении ЗАКРЫТО от произвольного его открытия при вступлении в работу основного парашюта или при снижении парашютиста-десантника на наполненном куполе. Кроме того, фиксатор стопорит кнопку предохранителя в положении ОТКРЫТО, исключая возможность самопроизвольного его закрытия после приземления или приводнения парашютиста-десантника.

Для того чтобы закрыть замок, необходимо пряжку, вмонтированную в свободные концы подвесной системы, вставить в профилированные вырезы корпуса так, чтобы она удерживалась в вырезах зубьями рычага. Рычаг при этом должен своим плечом опираться на цилиндрическую поверхность вкладыша седла, а штифты при крайнем верхнем положении кнопки предохранителя должны входить в отверстия рычага, фиксируя его в положении ЗАКРЫТО. В правильно закрытом замке красные сигнальные точки на корпусе седла, на вкладыше и рычаге не должны просматриваться.

Чтобы отсоединить свободные концы подвесной системы, требуется открыть замки ОСК, т. е. нажать на фиксатор и передвинуть кнопку предохранителя в крайнее нижнее положение, на седле появится красная сигнальная точка. Затем сжать обе гашетки и повернуть их вниз до отказа, при этом рычаг замка выйдет из зацепления с цилиндрической поверхностью седла и отсоединит пряжку замка со свободными концами подвесной системы.
