Р ис. 43. Устройство хозяйственных помещений

Внутренние коммуникации – понятие многоплановое, включающее в себя инженерные системы (водопровод, канализацию, сети тепло-, газо-, электроснабжения) и проходы между помещениями, мебелью и оборудованием. Коммуникации делятся на горизонтальные и вертикальные. К горизонтальным относятся коридоры, холлы – помещения и зоны обеспечивающие связь между пространствами в одном уровне. К вертикальным коммуникациям относятся лестницы, пандусы, трапы и механические подъемники (лифты, элевейторы, эскалаторы). На рисунках приведены минимально необходимые размеры проходов в помещениях определяемые габаритами движения человека.

ЭВАКУАЦИЯ ПОМЕЩЕНИЙ.

В случае форсмажерной ситуации (пожара, стихийного бедствия и т.п.) должна быть обеспечена возможность безопасной эвакуации людей, нахоящихся в здании, через эвакуационные выходы. Выходы считаются эвакуационными, если они ведут:

• из помещений первого этажа непосредственно наружу или через коридор, вестибюль, лестничную клетку;

• из помещений любого этажа, кроме первого, в коридор или поход, ведущий к лестничной клетке, или в лестничную клетку, имеющую выход непосредственно наружу или через вестибюль, отделенный от коридоров перегородками с дверями (включая остекленные);

• из помещений в соседние помещения в том же этаже, обеспеченные выходами, указанными в предъидуих пунктах.

Эвакуационные выходы необходимо располагать рассредоточено.

Из каждого этажа не менее двух эвакуационных выходов. В качестве второго эвакуационного выхода со второго этажа допускается пименять наружные пожарные лестницы. Уклон наружных пожарных лестниц принимают в 45-60 в зависимости от степени огнестойкости и количества людей, одновременно находящихся в помещении. Из этих показателей определяется минимальная ширина проходов и лестничных маршей.

Ширина тамбуров наружных входов и выходов должна превышать ширину дверных проемов не менее чем на 150 мм с каждой стороны.

Коридоры жилых и общественных зданий должны освещаться естественным светом и проветриваться. Длина коридора при освещении с одного торца не должна превышать 24 м, при освещении с двух торцов – 48. Расстояние между световыми карманами не должно превышать 24м и между световым карманом и окном в торце – 30м.

Высота дверей и проходов на путях эвакуации должна быть (в чистоте) 2м. Высоту проходов и дверей, ведущих в подвальные помещения допускается уменьшать до 1,9 м, а высоту походов и дверей, ведущих на чердаки и плоские крыши до 1,5м.

Ширина коридоров в зданиях различного назначения.

Наименование зданий И помещений	Наименьшая Ширина м	примечание
Квартирные дома
Передняя	1,4
Внутриквартирные коридоры и проходы, ведущие в жилые комнаты	1,1
Остальные внутриквартирные проходы	0,85
Общежития и гостинницы
Общие коридоры и общие галереи при длине, м До 40 Более 40	1,4 1,6	Общие коридоры проектируют с выходами на две лестницы, при длине 60 м должны разделяться перегородками с сомозащищаюмися дверями на расстоянии не более 30 м друг от друга
Детские ясли-сады, школы, средние, специальные и высшие учебные заведения
Коридоры	1,4	Допускается использовать в качестве рекреаций
Магистральные коридоры	2,2
Общие коридоры	2,6
Наименование зданий И помещений	Наименьшая Ширина м	примечание
магазины
В группе помещений для хранения товаров и для подготовки товаров к продаже	1,8
В подсобных и технических помещениях	1,2
Учреждения отдыха
В спальных корпусах	1,6	Допускается использовать в качестве рекреаций
Остальных коридоров при длине, м До 10 м Более 10 м	1,25 1,5

Рис.44. Габариты проходов.

Рис.45. Открывание дверей и ширина коридоров.

Р ис. 46. Ширина проходов в общественных зданиях.

Р ис. 47. Открывание дверей в помещениях.

Рис.48. Ширина коридоров для движения инвалидов на колясках

Рис. 49. Ширина проходов в магазинах.

Рис. 50. Ширина проходов в магазинах.

Рис. 51. Ширина проходов в магазинах.

Рис.52. Ширина проходов в магазинах.

Рис 53. Ширина проходов в магазинах.

Р ис.54. Ширина проходов в магазинах.

Р ис. 55. Ширина прохода для движения инвалида на коляске в общественных зданиях.

Рис. 56. Ширина прохода для движения инвалида на коляске.

В лестничном марше должно быть не менее 3 ступеней. Ступени лестниц должны быть глухими, ровными, и шероховатыми без выступов. Ступени по краям ширины маршей должны иметь бортики высотой не менее 200 мм для предотвращения соскальзывания ноги, палки или костыля.

Ширина проступей лестниц должна быть:

• для внутренних лестниц и лестниц под навесом – не менее 300 мм;

• для открытых наружных лестниц – 400 мм.

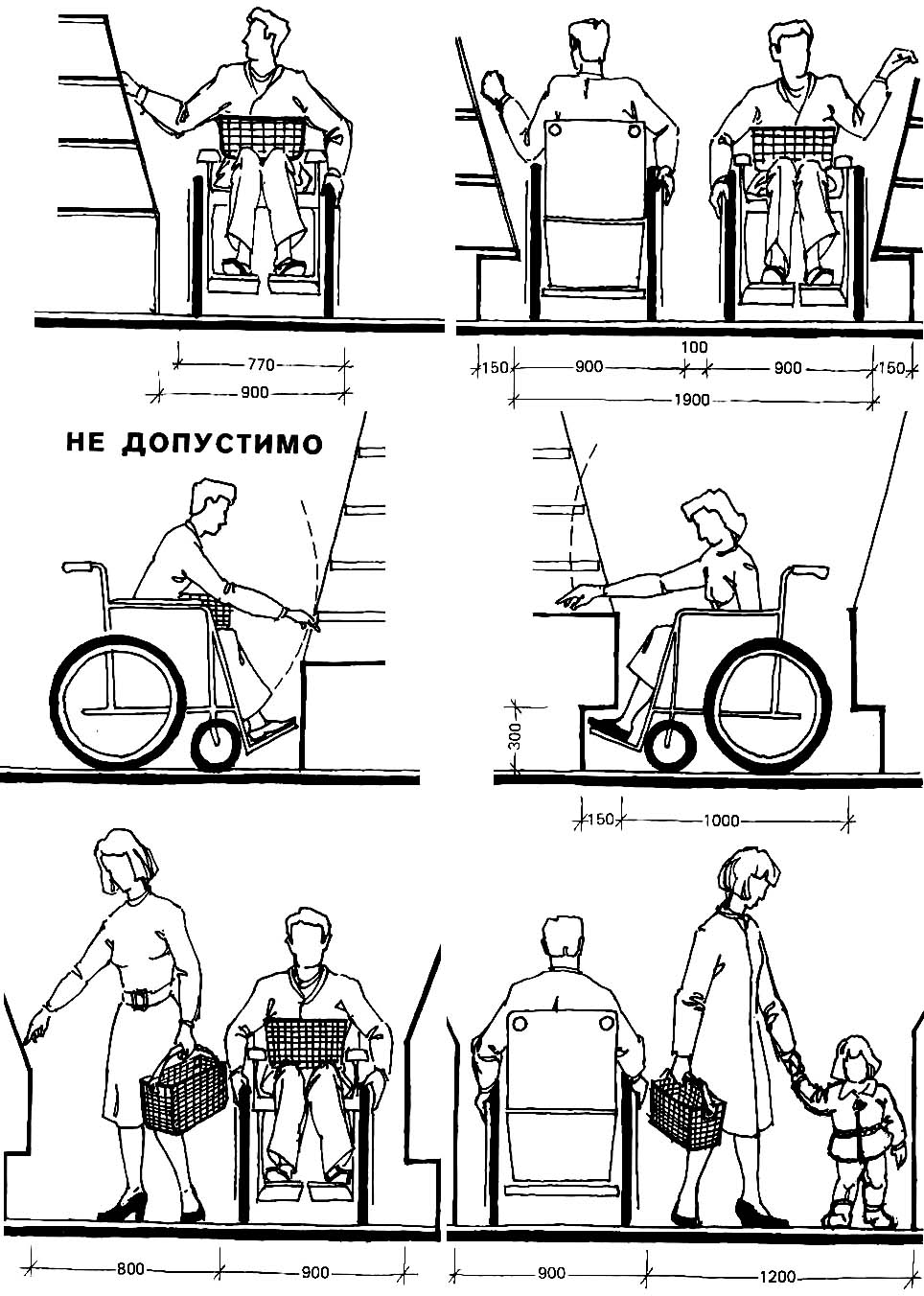

Высота подступенка (высота подъема ступени) должна быть:

• для внутренних лестниц и лестниц под навесом –не более 160 мм;

• для внутренних лестниц и лестниц под навесом –не менее 120 мм.

По обеим сторонам лестниц должны быть устроены ограждения с поручнями на высоте 900 мм. Длина поручней должна быть больше длины марша на

300 мм с каждой стороны.

Поручни должны быть круглого сечения диаметром от 30 до 50 мм или прямоугольного сечения толщиной от 25 до 30 мм.

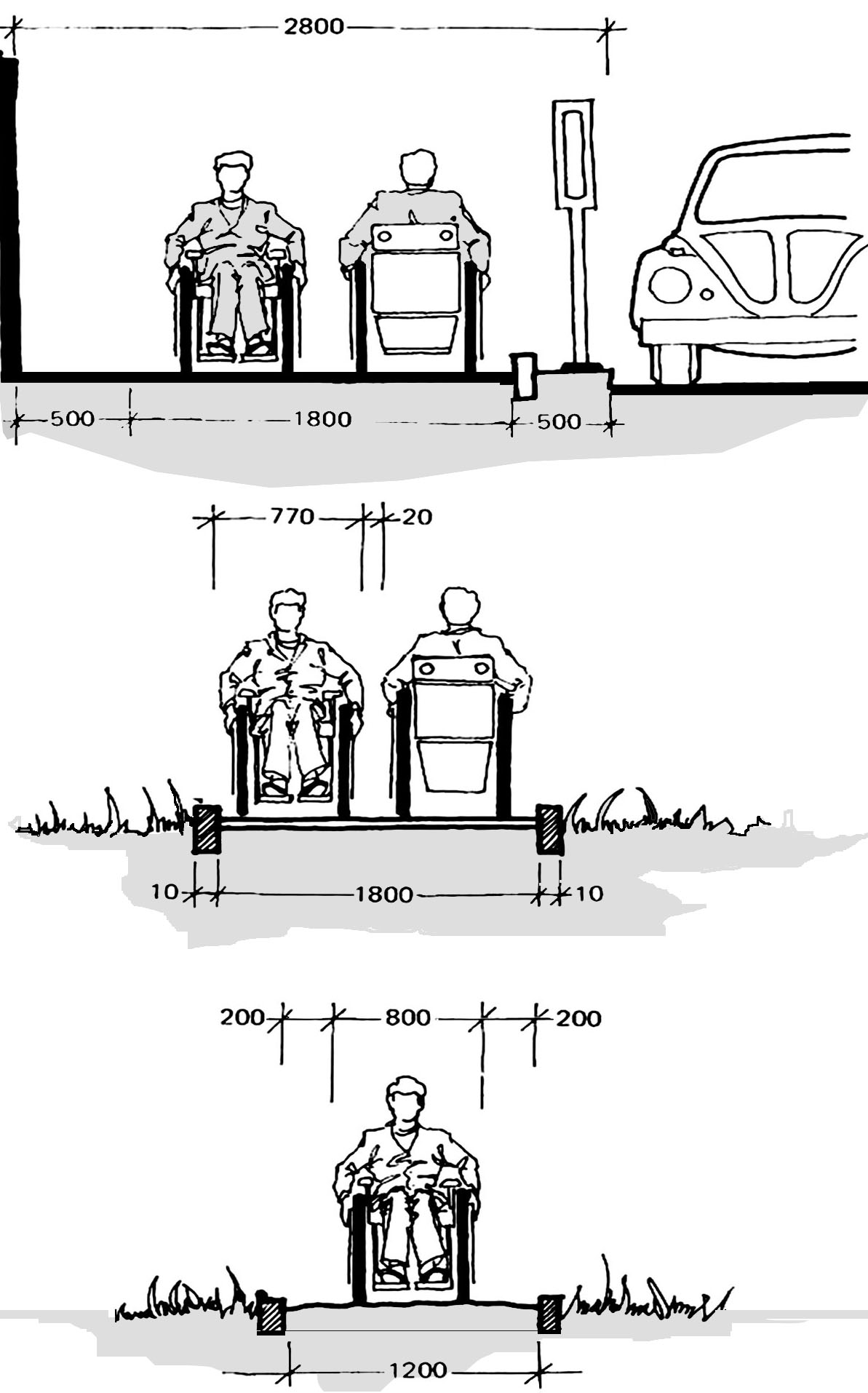

При входе в общественные здания следует предусматривать пандусы. Ширина пандуса должна быть:

• при одностороннем движении – не менее 1000 мм;

• при двустороннем движении – не менее 1800 мм.

Ширина одностороннего пандуса на участке полного поворота (180) кресла-коляски должна быть не менее 3,0 м.

Наибольшая ширина пандуса между горизонтальными площадками для поворота и отдыха в зависимости от продольного уклона согласно графику 1.

График 1

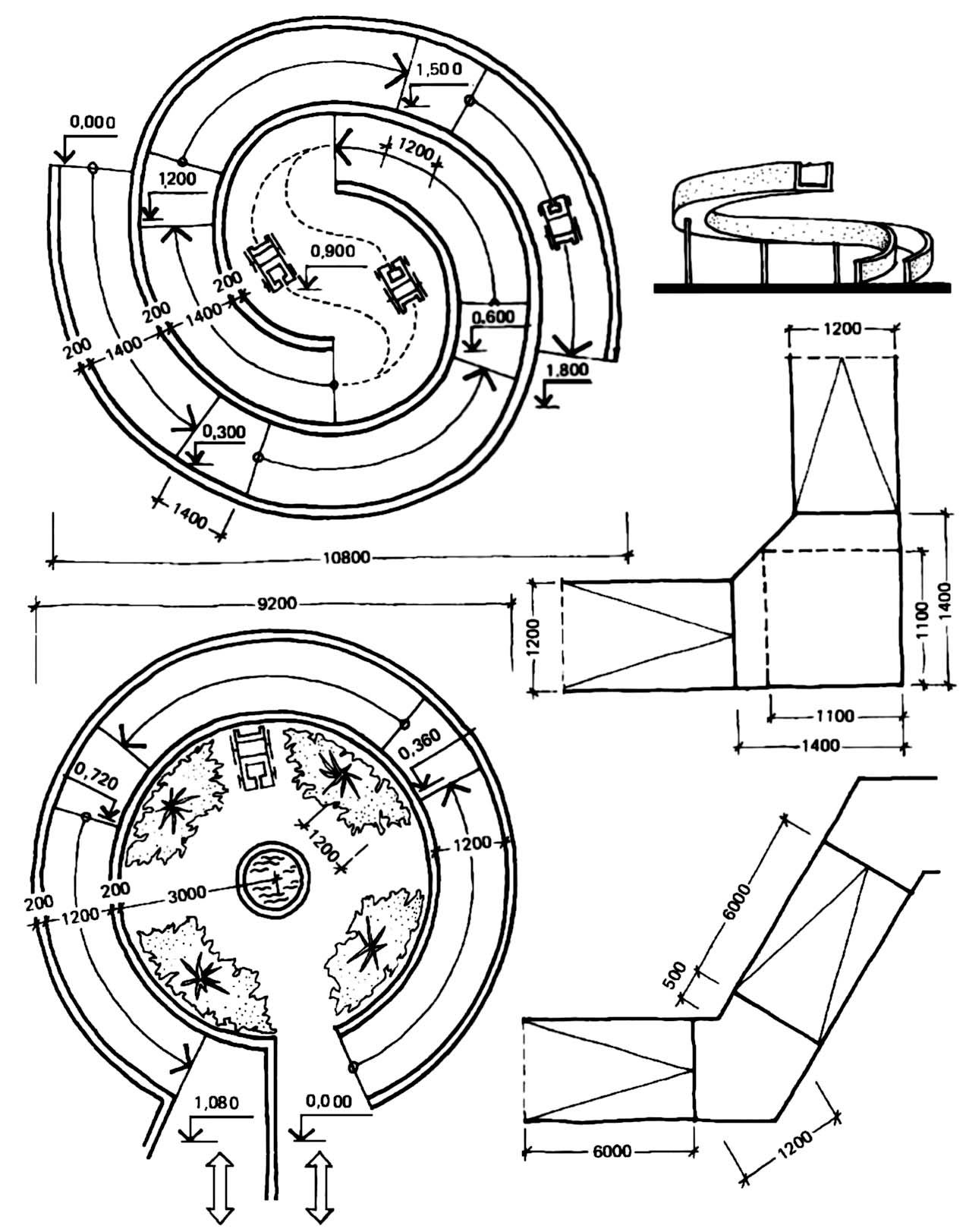

В стесненных условиях допускается предусматривать винтовые пандусы, минимальный внутренний радиус которых с учетом полного поворота кресла-коляски рассчитывается согласно графику 2.

График 2.

Горизонтальные площадки для поворота кресла-коляски и отдыха должны быть одинаковой с пандусом ширины и иметь длину на прямом пандусе не менее 1,5 м, на винтовом - не менее 2,0 м.

Пандус следует ограждать с обеих сторон перилами с двумя поручнями, расположенными на высоте 700 и 900 мм, а также бортиком высотой не менее 500 мм вдоль кромки плинтуса.

Поручни перил у пандусов должны иметь длину большую, чем длина пандуса с обеих его сторон не менее чем на 300 мм. Концы поручней должны отгибаться вниз, а при парном их расположении – соединяться между собой.

Пандус, располагаемый вдоль лестницы или откоса, должен иметь сплошное сетчатое ограждение от уровня бортика до нижнего поручня.

Высота прохода по пандусу до низа выступающих конструкций должна быть не менее 2,4 м.

Покрытие пандуса, ведущего к общественному зданию и расположенного под открытым небом, следует проектировать с подогревом в зависимости от местных природно-климатических условий.

Устройство служебных лестниц с различными формами выходных площадок. Высота подступенка 280 мм.

При устройстве служебных лестниц допускается изменить высоту подступенка и уклон лестниц

Р ис.57. Лестницы внутриквартирные.

Р ис. 58. Разрез по лестнице..

Рис. 59. Габариты ступеней и оптимальные уклоны лестниц и пандусов.

Рнис.60. Устройство винтовой лестницы.

Рис.61. Устройство трапов.

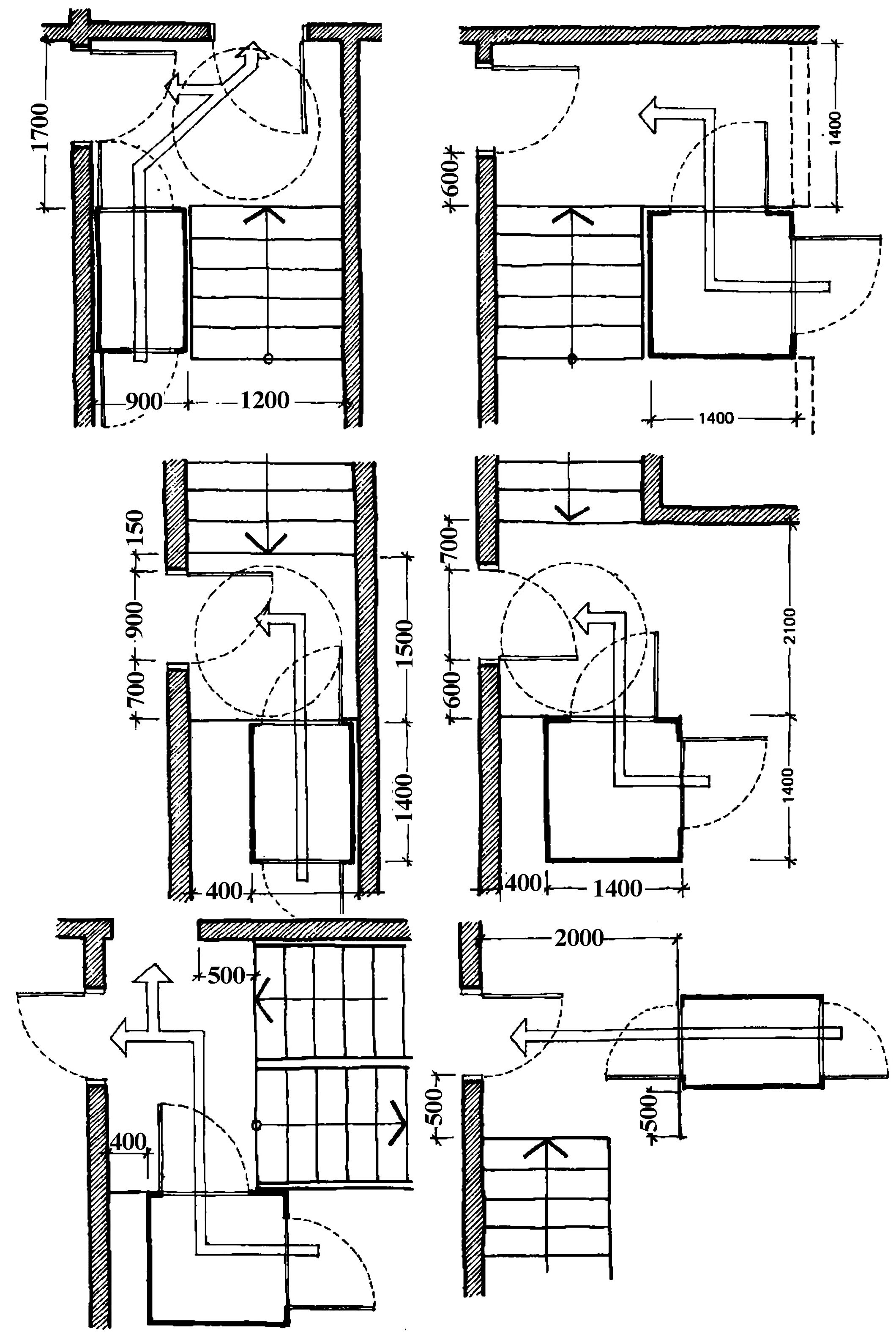

Р ис.62. Подъемники электромеханические для инвалидов на колясках.

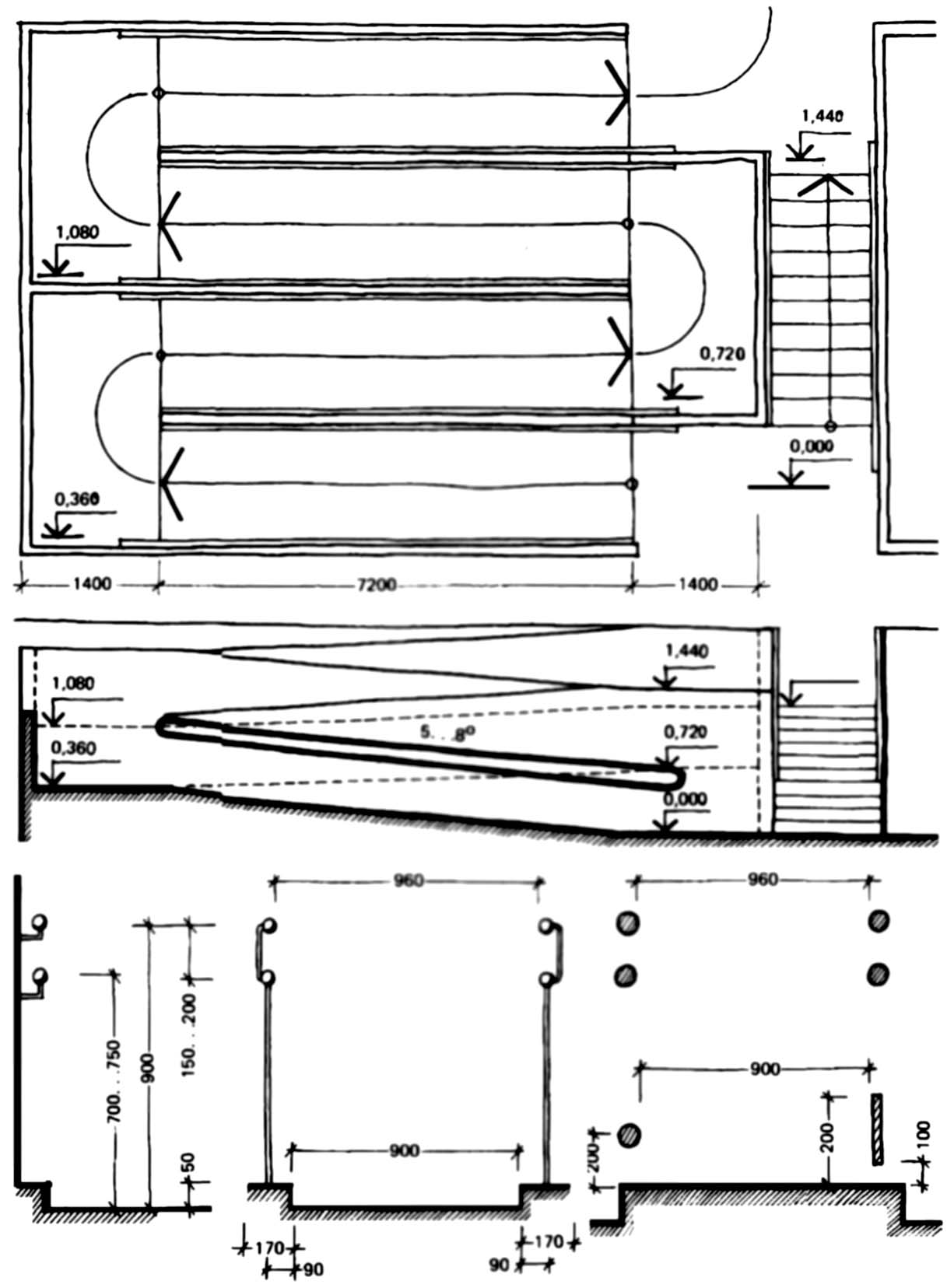

Р ис. 63. Устройство пандусов. Планировочные схемы.

Р ис. 64. Устройство пандусов.

Р ис. 65. Профили поручней ограждений лестниц.

Р ис. 66. Детали оборудования лестниц.

Рис.67. Устройство пандусов.

Р ис. 68. Устройство пандусов.

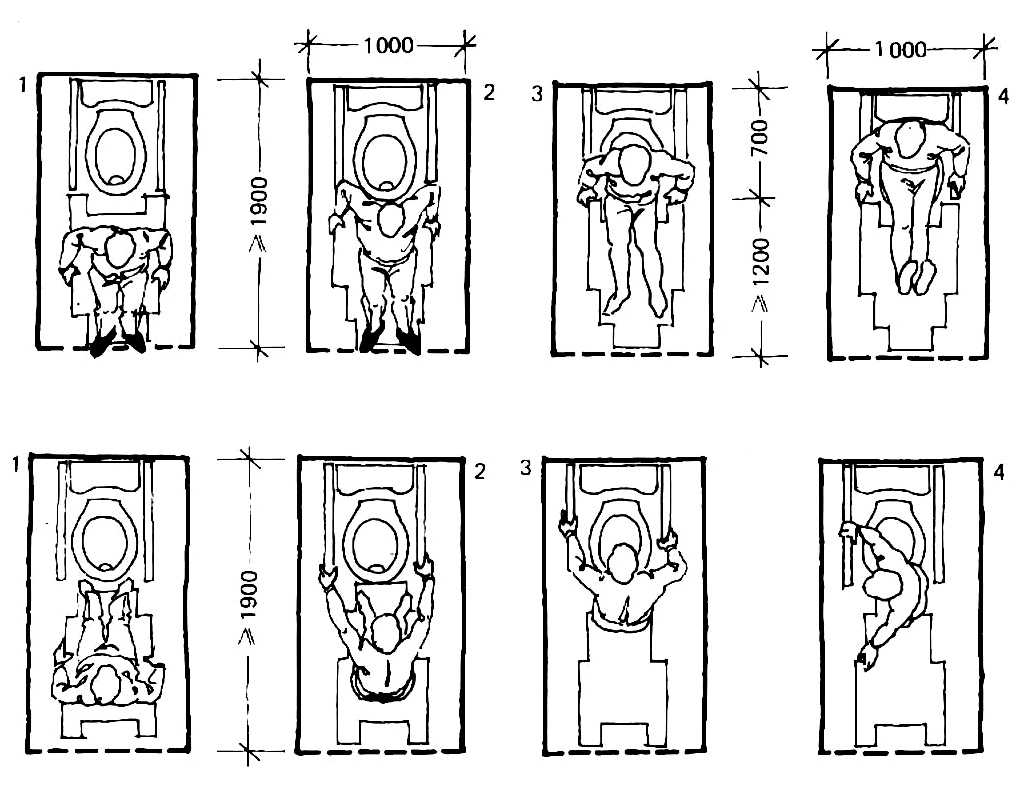

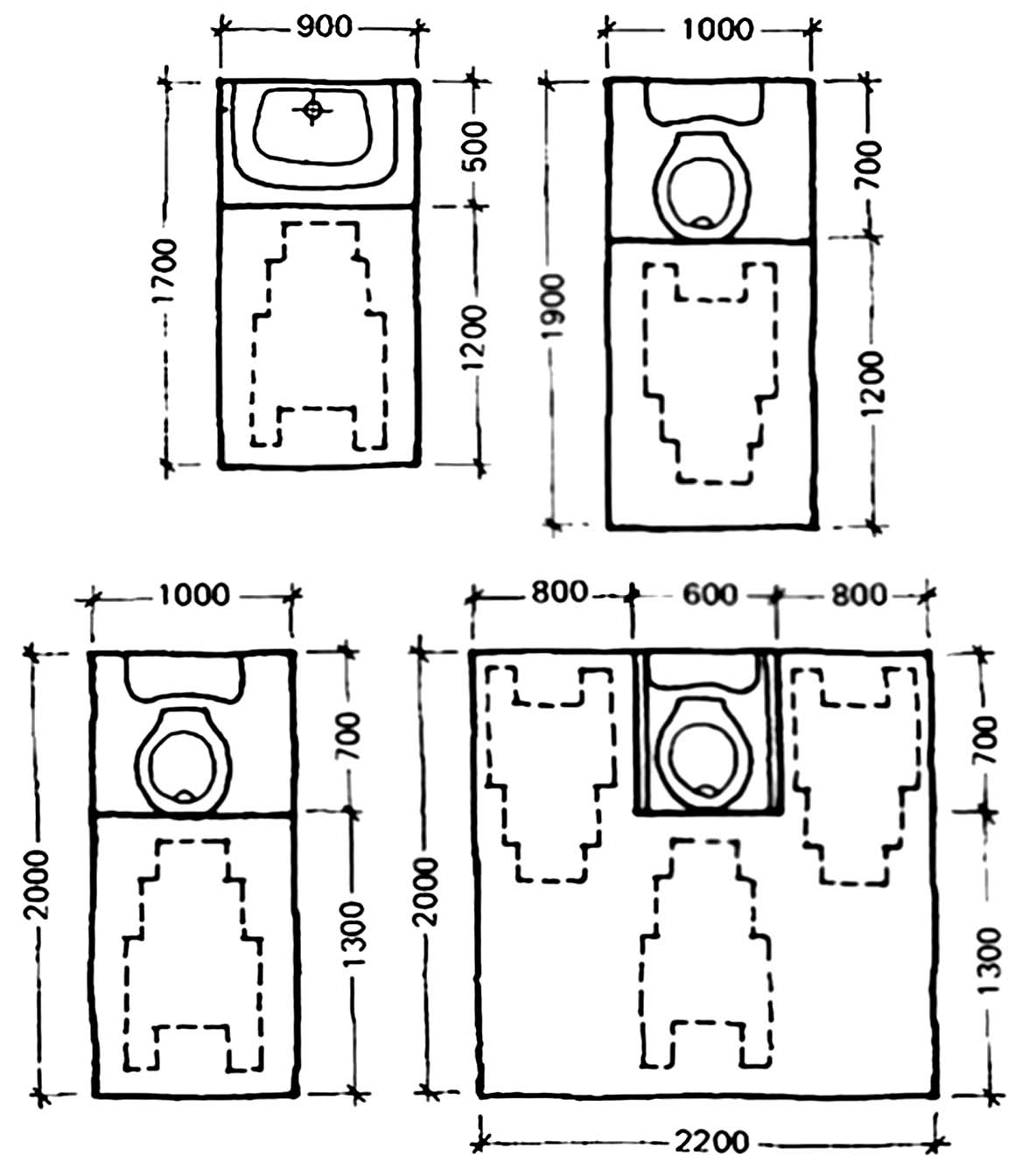

Рис.69. Минимальные габариты санузлов.

Рис. 70. Минимальные габариты санузлов.

Р ис. 71. Минимальные габариты санузлов.

Рис. 72. Минимальные габариты санузлов.

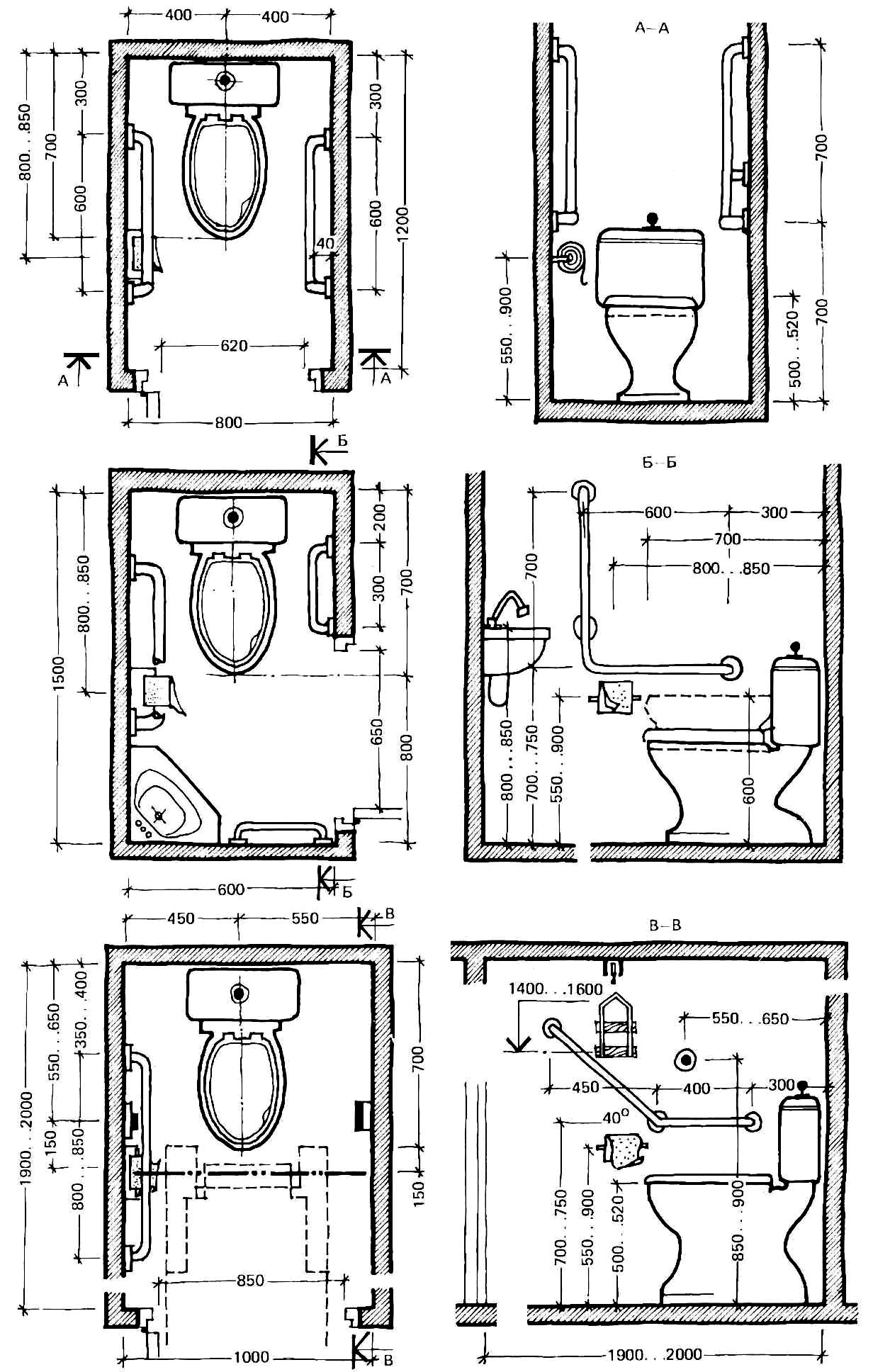

Рис.73. Оборудование санузлов для инвалидов.

Рис. 74. Оборудование санузлов для инвалидов.

Рис.75. Оборудование санузлов для инвалидов.

Рис. 76. Оборудование санузлов для инвалидов.

Рис. 77. Оборудование санузлов для инвалидов.

Рис. 78. Оборудование санузлов для инвалидов.

Рис. 79. Оборудование санузлов для инвалидов.

Рис. 80. Оборудование санузлов для инвалидов.

Рис. 81. Оборудование санузлов для инвалидов.

Рис. 82. Оборудование санузлов для инвалидов.

Рис.83. Оборудование санузлов для инвалидов.

Рис. 84. Оборудование санузлов для инвалидов.

Рис. 85. Оборудование санузлов для инвалидов.

Рис. 86. Оборудование санузлов для инвалидов.

Рис. 87. Оборудование санузлов для инвалидов.

Рис. 88. Оборудование санузлов для инвалидов.

Рис.89. Оборудование санузлов для инвалидов.

Рис. 90. Оборудование санузлов для инвалидов.

Рис. 91. Оборудование санузлов для инвалидов.

Рис. 92. Оборудование санузлов для инвалидов.

Рис. 93. Оборудование санузлов для инвалидов.

Рис. 94. Оборудование санузлов для инвалидов.

Рис. 95. Оборудование санузлов для инвалидов.

Рис. 96. Оборудование санузлов для инвалидов.

Рис. 97. Оборудование санузлов для инвалидов.

Рис. 98. Оборудование санузлов для инвалидов.

Рис. 99. Оборудование санузлов для инвалидов.

Рис.100. Оборудование санузлов для инвалидов.

Рис. 101. Оборудование санузлов для инвалидов.

Рис. 102. Оборудование санузлов для инвалидов.

Рис. 103. Оборудование санузлов для инвалидов.

Рис.104. Оборудование санузлов для инвалидов.

Рис.105. Оборудование общественных санузлов для инвалидов.

Рис.106. Оборудование общественных санузлов для инвалидов.

Рис.107. Оборудование общественных санузлов для инвалидов.

Рис.108. Оборудование общественных санузлов для инвалидов.

Рис.109. Оборудование общественных санузлов для инвалидов.

Рис. 110. Оборудование общественных санузлов для инвалидов.

Рис. 111. Оборудование общественных санузлов для инвалидов.

Рис. 112. Оборудование санузлов для инвалидов.

Рис. 113. Оборудование санузлов для инвалидов.

Рис.114. Оборудование санузлов для инвалидов.

Рис. 115.

Рис. 116. Габариты общественных душевых.

Р ис. 117.

Р ис. 118.

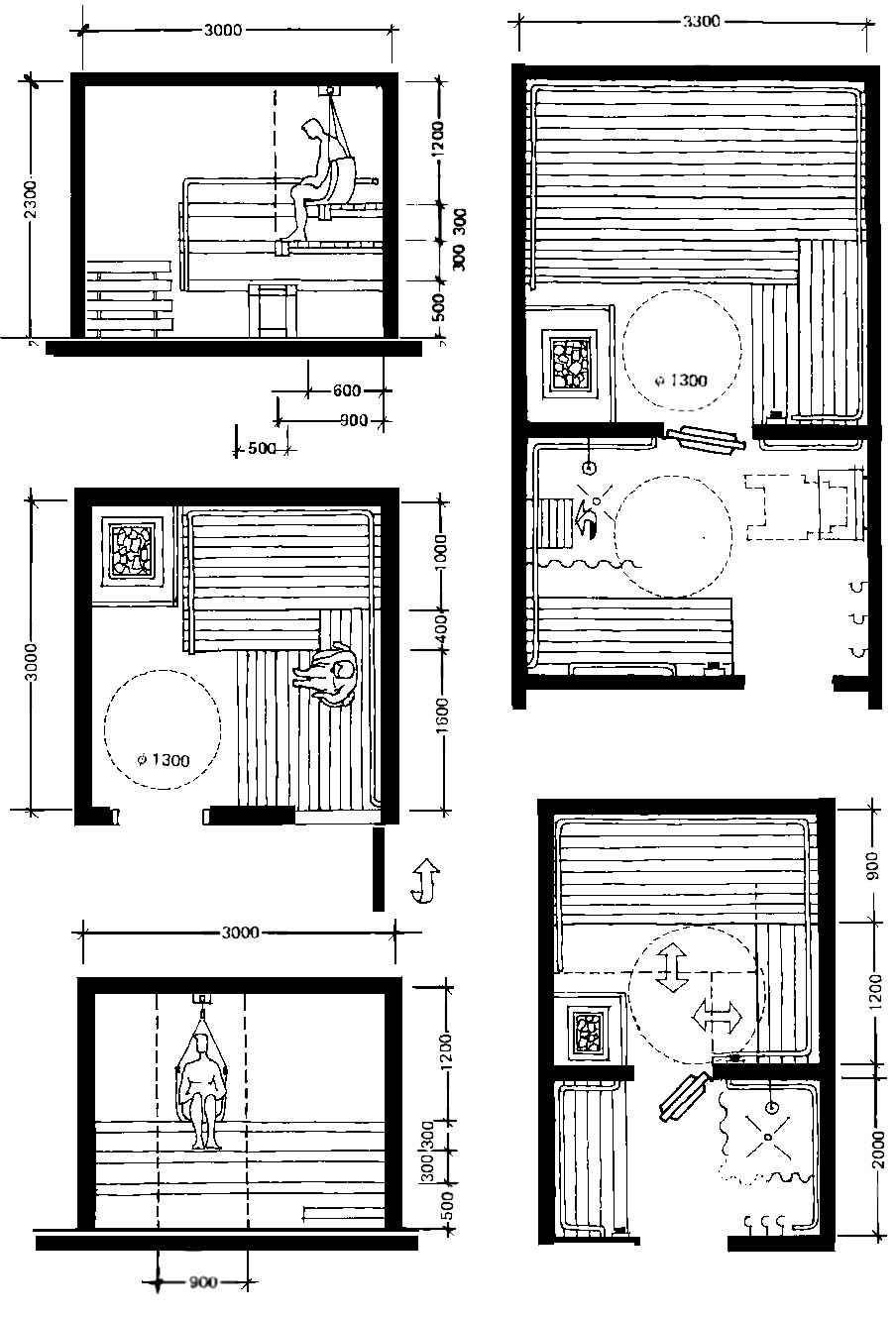

Р ис. 119. Оборудование бань для инвалидов.

Р ис.120. Оборудование бань для инвалидов.

Рис. 121. Оборудование бань для инвалидов.

Р ис. 122. Оборудование бань для инвалидов.

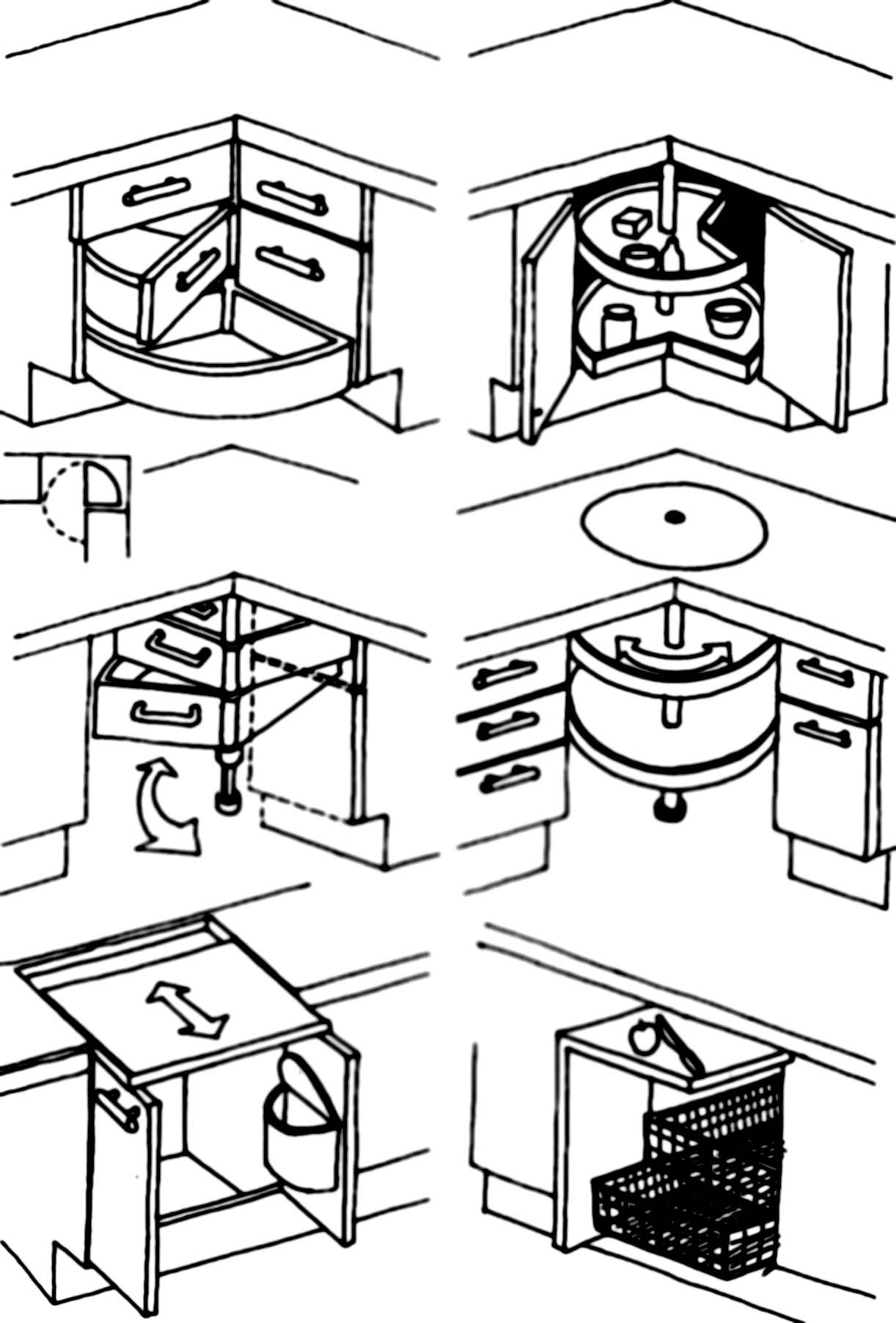

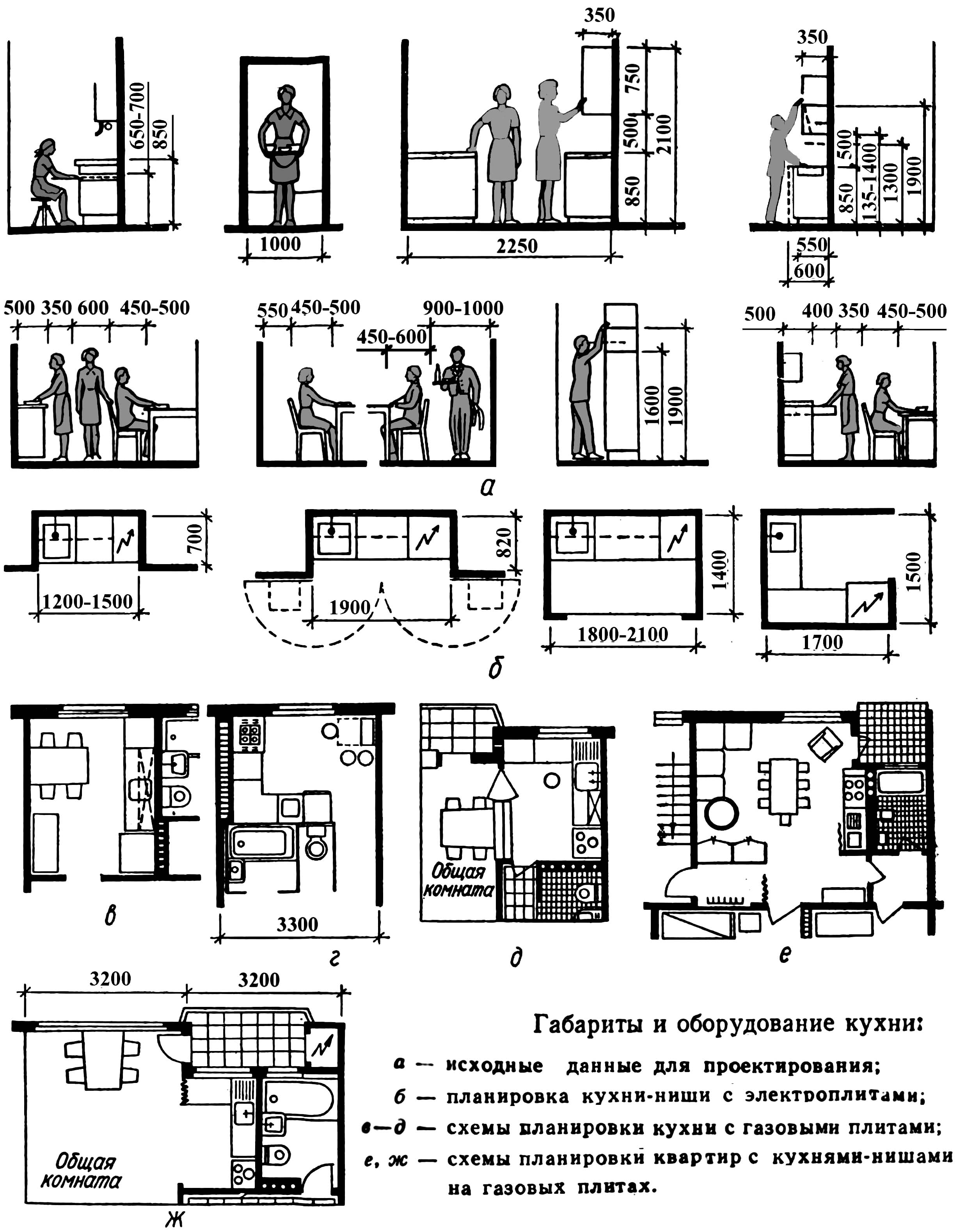

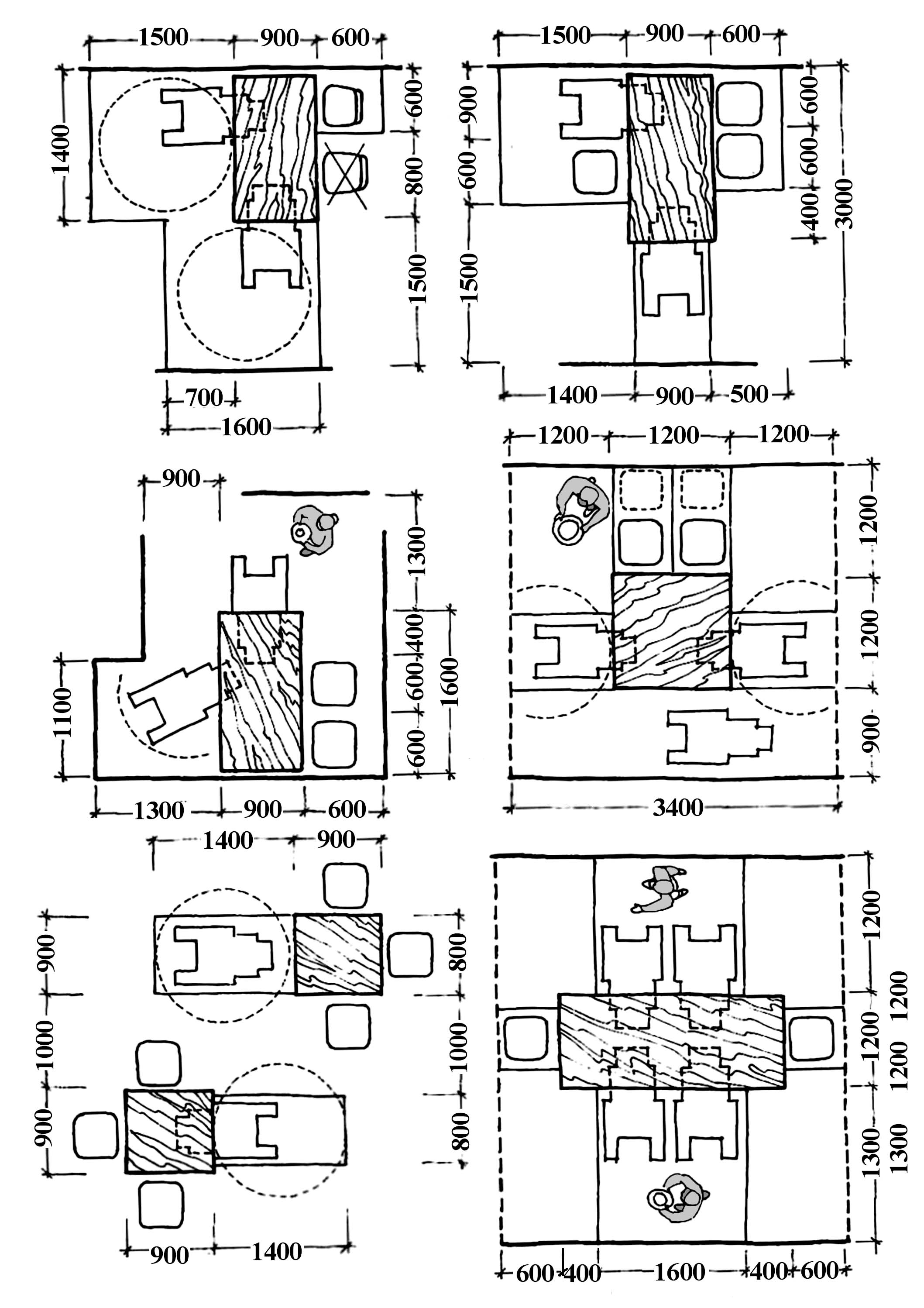

Рис. 123. Оборудование кухни.

Рис. 124. Оборудование кухни.

Рис. 125. Оборудование кухни.

Рис. 126. Оборудование кухни.

Рис. 127. Оборудование кухни.

Рис. 128. Оборудование кухни.

Рис.129. Оборудование кухни

Рис. 130.

Р ис. 131.

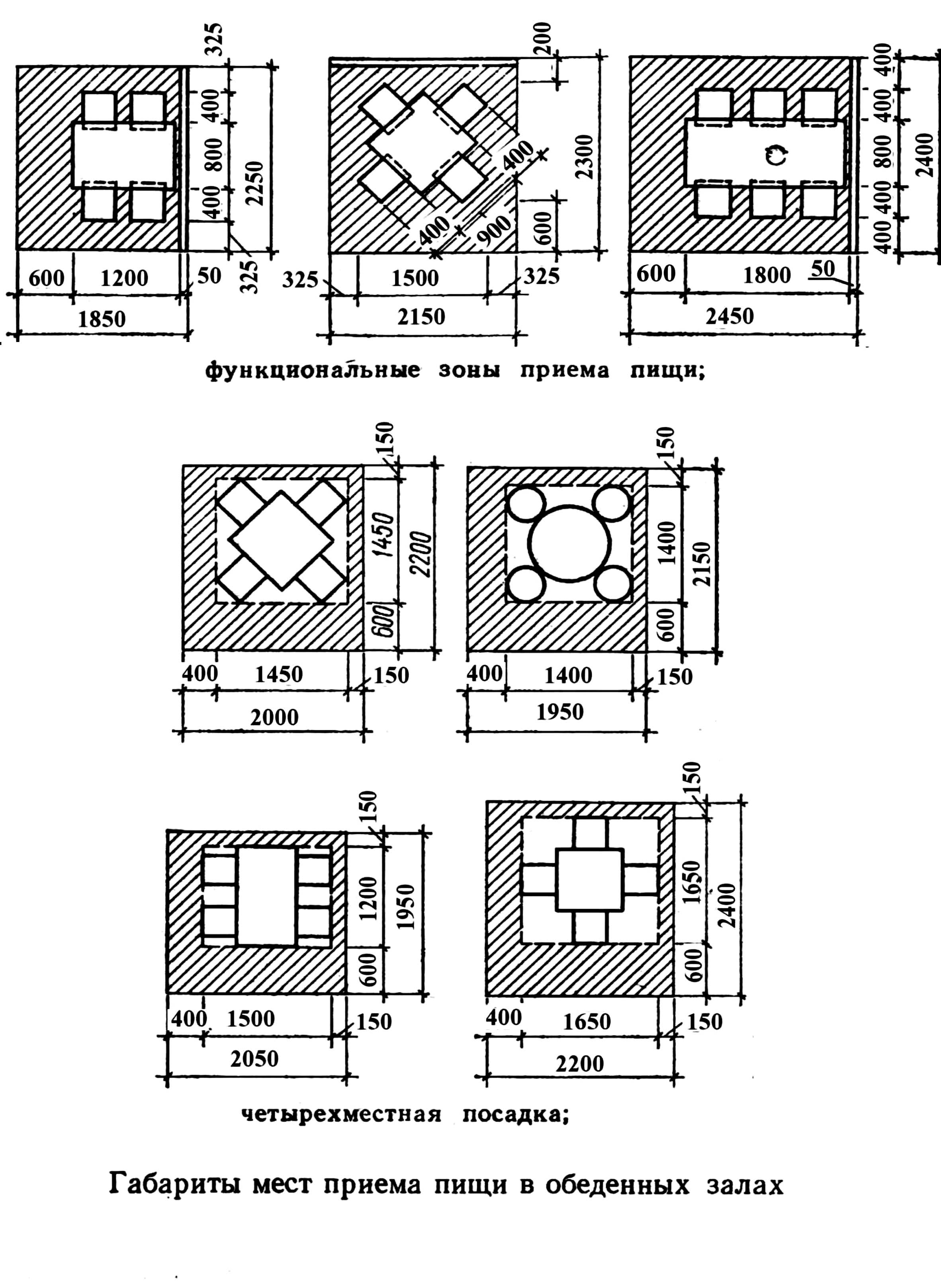

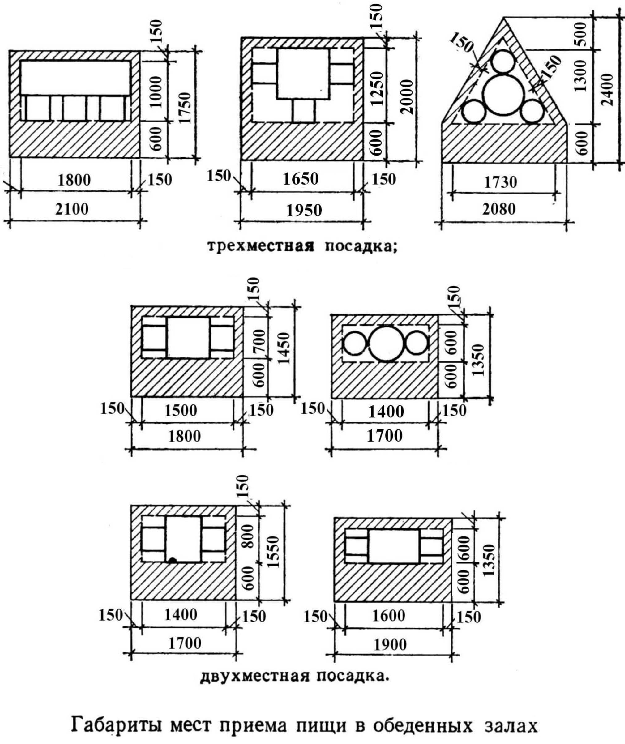

Рис.132. Габариты обеденных столов

Рис.133.

Р ис.134. Организация столовой

Рис. 135. Устройство обеденных залов.

Рис. 136. Габариты обеденных столов.

Р ис. 137. Габариты обеденных столов

Р ис.138. Габариты обеденных столов

Рис.139. Габариты обеденных столов

Рис. 140. Габариты рабочих мест

Рис. 141. Габариты рабочих мест

Рис 142. Габариты рабочих мест

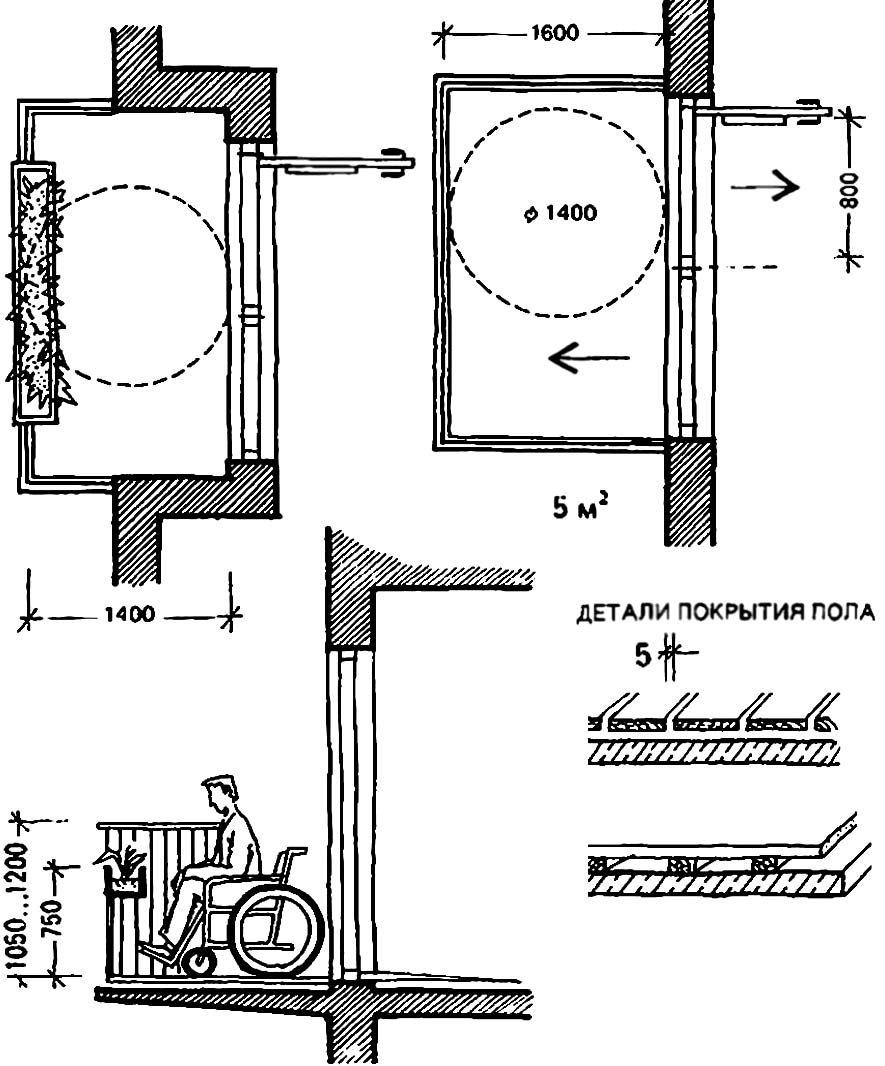

Рис. 143. Габариты балконов

Рис. 144. Габариты балконов

Рис. 145.

Рис. 146.

Рис. 147.

Рис. 148.

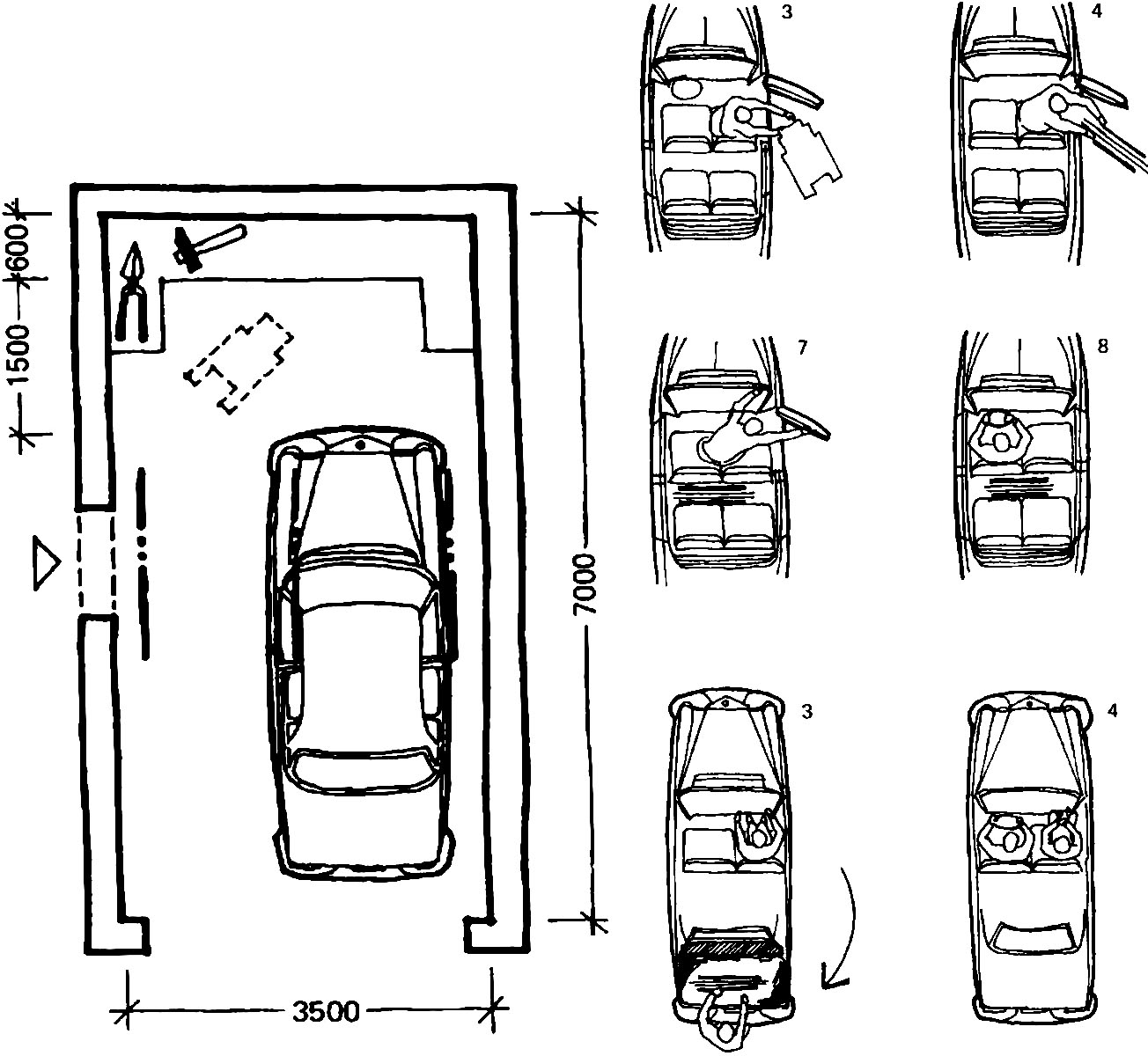

Рис. 149. Организация автостоянок

Р ис.150. Организация автостоянок

Рис. 151. Организация автостоянок

Рис.152. Организация автостоянок

Рис. 153. Организация автостоянок
