3. Розграфлення та номенклатура топографічних карт.

Топографічні карти складаються на великі території земної поверхні. Для зручності користування їх видають окремими аркушами.

Систему поділу карти на окремі аркуші називають розграфленням, а систему літерних та цифрових позначень(нумерації) аркушів – їх номенклатурою.

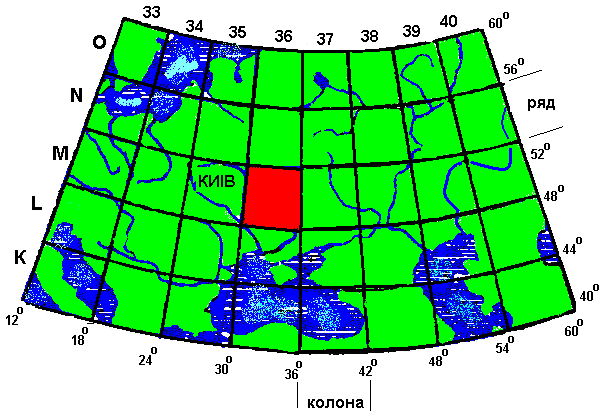

Відповідно цьому розграфленню зображення поверхні Землі поділяється паралелями через 4 на пояси (ряди) , а меридіани через 6 - на колони. Отримані від цього поділу трапеції являються аркушами карт масштабу 1:1000000 з розмірами рамок 4 по ширині та 6 по довжині.

Пояси(ряди) позначаються великими латинськими літерами від A до U, починаючи від екватора на північ та південь. Колони позначаються арабськими цифрами від 1 до 60, починаючи від меридіану з довготою 180 з заходу на схід.

Пояс і його номер	A	B	C	D	E	F	G	H	I	J	К	L	M	N	O	P	Q	R	S	T
	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
Bпд	0	4	8	12	16	20	24	28	32	36	40	44	48	52	56	60	64	68	72	76
Bпн	4	8	12	16	20	24	28	32	36	40	44	48	52	56	60	64	68	72	76	80
Номер колони, t	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50
Lзх	0	6	12	18	24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114
Lсх	6	12	18	24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120

Позначення поясів (рядів) від екватора до полюсів і відповідні їм значення широти, а також номера колон і відповідні їм значення довгот наведені в таблиці, де

Впд, Впн - широта південної, північної паралелей в градусах;

Lcx, Lзх – довгота східного, західного меридіанів в градусах.

Номенклатура аркушів карти масштабу 1:1 000 000 складається з літери, що вказує пояс і номера колони. Наприклад, номенклатура аркуша, у якому знаходиться місто Харків, буде М-37.

Ця карта (1:1 000 000) покладена в основу розграфлення та номенклатури аркушів топографічних карт всіх масштабів.

Номенклатура аркушів наступних масштабів, починаючи з карт масштабу 1:500 000 і більше, визначається діленням за допомогою схем розграфлення аркушу карти масштабу 1:1 000 000 : М-36

• на 4 аркуші карти масштабу 1:500 000, які позначаються великими літерами українського алфавіту А,Б,В,Г, тоді номенклатура аркушу масштабу 1:500 000 має вид М-36-А.

• на 36 аркушів карти масштабу 1:200 000, які нумеруються римськими цифрами від І до XXXVI, тоді номенклатура аркушу масштабу 1:200 000 має вид М-36-І.

• на 144 аркуш карти масштабу 1:100 000, які нумеруються арабськими цифрами від 1 до 144, тоді номенклатура аркушу масштабу 1:100 000 має вид М-36-1.

Таким чином номенклатура аркушів даних масштабів складається з номенклатури масштабу 1:1 000 000 з дописуванням літери або цифри в залежності від масштабу.

Використовуючи цю схему можна підібрати номенклатури аркушів карт масштабів 1:500 000, 1:200 000 та 1:100 000 на різні райони місцевості, тому що кожен аркуш масштабу 1:1 000 000 всередині має однакові літери і цифри, змінюватися будуть тільки літери(пояси) і колони(цифри).

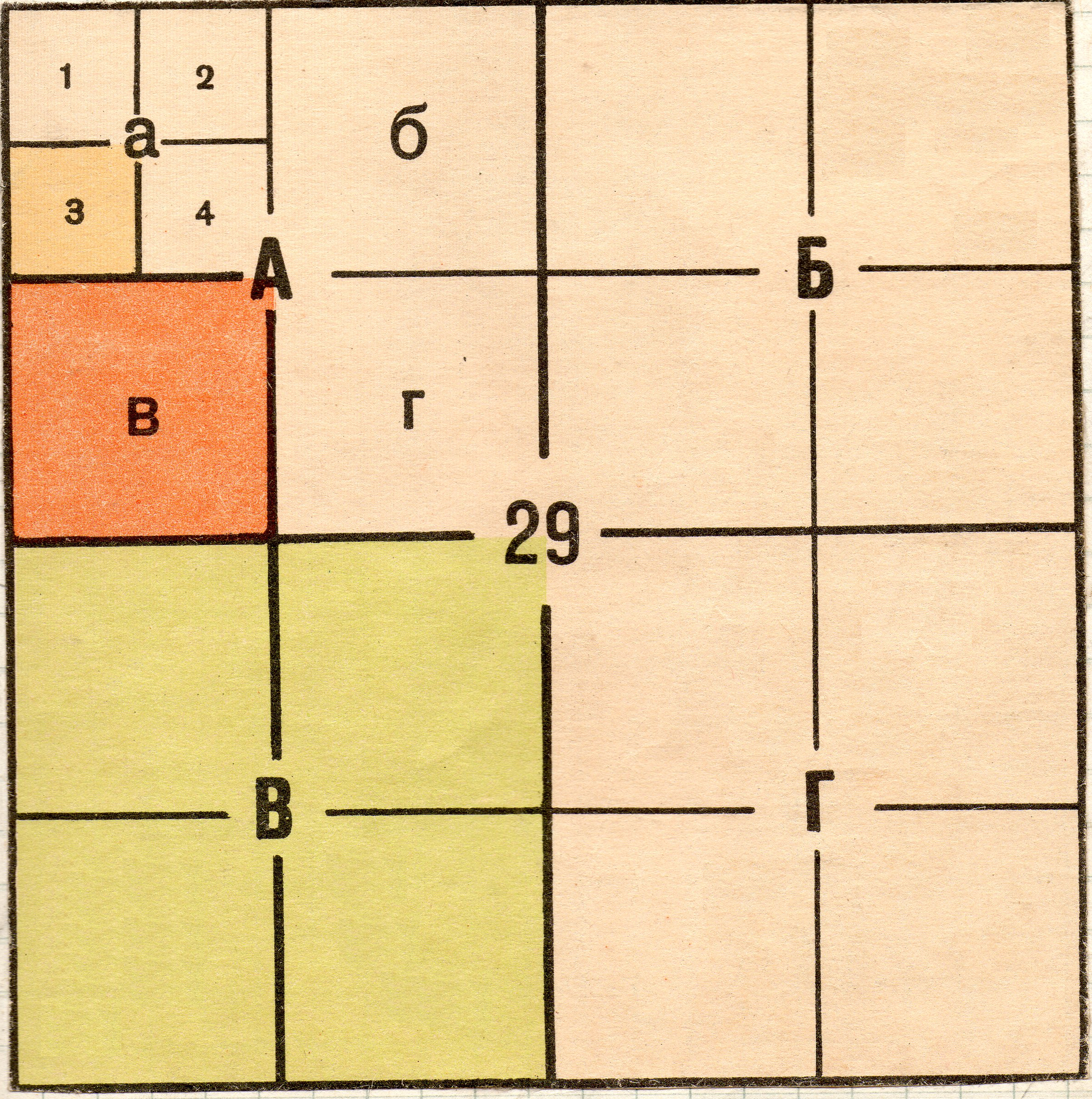

Схема розграфлення

аркушів карт масштабів 1:50 000, 1:25 000, на аркуші карти масштабу 1:100 000

М – 36 - 29

Кожен аркуш карти масштабу 1:100 000 поділяється на 4 аркуші карти масштабу 1:50 000, які позначаються великими літерами українського алфавіту А,Б,В,Г, номенклатура карт масштабу 1:50 000 має вид М-36-1-А.

Аркуші карти масштабу 1:50 000 поділяються на 4 аркуші масштабу 1:25 000, які позначаються малими літерами а, б, в, г, тоді номенклатура карт масштабу 1:25 000 має вид М-36-1-А-а.

Номенклатура аркуша карти (плану) масштабу 1:10 000 має вид М-36-1-А-а-1.

Масштаб карти	Розмір рамки		Кількість аркушів	Позначення аркушів	Масштаб вихідного аркуша карти	Номенклатура останнього аркуша карти
	Широта B	довгота L
1:1000000	4о	6о	---	---	---	M-36
1:500000	2o	3o	4	A,Б,В,Г	1:1000000	M-36-Г
1:200000	40’	60’	36	I,II,…XXXVI		M-36-XXXVI
1:100000	20’	30’	144	1,2,…144		M-36-144
1:50000	10’	15’	4	А,Б,В,Г	1:100000	М-36-144-Г
1:25000	5’	7’30”	4	а, б, в, г	1:50000	М-36-144-Г-г
1:10000	2’30”	3’45”	4	1,2,3,4	1:25000	M-36-144-Г-г-4

У таблиці показана кількість аркушів, які містяться в масштабі вихідного аркушу дрібнішого масштабу, їх позначення, розміри рамок та номенклатура останнього аркушу карти відповідного масштабу. Для прикладу взято номенклатуру аркушу карти масштабу 1:1 000 000 міста Київ М-36.

Визначення номенклатур карт за заданими географічними координатами.

Якщо задані географічні координати B і L, то ми можемо:

1. Визначити номенклатуру аркуша карти масштабу 1:1 000 000 по широті B та довготі L, для чого визначити літеру пояса та номер колони:

B:4=k – пояс,

(L:6)+30=t – колона.

Наприклад: географічні координати цілі B=5831; L=3533,тоді

k=5831:4=14,5=15(пояс) ;

t=(3533:6)+30=36(колона).

По таблиці знаходимо, що поясу під номером 15 відповідає літера О. Тоді номенклатура аркушу карти масштабу 1:1 000 000 в якій знаходиться ціль О-36.

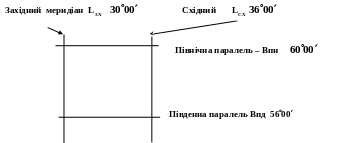

2. Визначити географічні координати кутів рамки цього аркушу за таблицею. По літері О вибираємо значення широти південної і північної паралелей Впд =5600; Впн=6000. По номеру колони 36 вибираємо значення довготи західного і східного меридіанів Lзx=3000 , Lcx=3600.

Підбір номенклатур карт на визначений район для склеювання.

Підібрати номенклатури аркушів карт для склейки карт із 9-ти аркушів масштабів 1:1 000 000,1:500 000,1:200 000,1:100 000,1:50 000, в яких середнім аркушем являються номенклатури : О-36; О-36-Б О-36-ХУІІ; О-36-60; О-36-60-А; О-36-60-А-в; .

Для вирішення даної задачі використовуємо схеми розграфлення. Для нашого прикладу:

-склейка карт масштабу 1:1 000 000 -склейка карт масштабу 1:100 000

О-36-53	О-36-54	О-37-55
О-36-65	O-36-66	О-37-67
О-36-77	О-36-78	О-37-79

Р-35	Р-36	Р-37
O-35	О-36	О-37
N-35	N-36	N-37

-склейка карт масштабу 1:25 000

О-36-59-Б-б	О-36-60-А-а	О-36-60-А-б
О-36-59-Б-г	О-36-60-А-в	О-36-60-А-г
О-36-59-Г-б	О-36-60-В-а	О-36-60-В-б
