БИЛЕТ. 1

1.Введение. Общие понятия и определения.

Телемеханика – область науки и техники, предметом которой является разработка методов и технич. Средств передачи и приема данных с целью управления и контроля работы машин/механизмов на расстоянии

Телемех-ая сист – объединение комплекса устройств тел-ки, датчиков, средств обработки информ, диспетчерского оборудования и каналов связи, выполняющее задачу телемеханизации производ-ого процесса.

Телемех-ция применяется, когда необход объединить разобобщенные или территориально рассредоточенные объекты управления в единый комплекс, либо когда присутствие оператора на объекте нежелательно. Для передачи большого потока информации большому числу объектов используется КАНАЛ СВЯЗИ. Инфа передается в закодированном виде, и каждый объект «знает» свой код, что исключает путаницу. Число управляемых объектов влияет на сложность кода. Контроль и управление осуществляется ПУНКТОМ УПРАВЛЕНИЯ, где находится диспетчер, аппаратура телемеханики, ЭВМ, мнемонический ЩИТ. Объект контроля находится в КОНТРОЛЬНОМ ПУНКТЕ. Взаимодействие между ПУ и КП происходит по каналу связи. Данные передаются короткими массивами инфы (кадры/посылки), они содержат данные, адрес и код. Способ кодирования данных и порядок обмена пакетами – ПРОТОКОЛ ОБМЕНа. Аппаратура телемех на КП собирает инфу об объекте по средством датчиков и преобразователей. Контроллер КП следит за состоянием датчиков и при изменении хотябы на 1ом из них предает на ПУ пакет данных. ПУ получив SMS передает его на ЭВМ и на контроллер щита. Программа на ЭВМ изменяет состояние объекта на схеме и предупреждает диспетчера. Контроллер щита зажигает соответствующий индикатор.

2. Частотные коды.

Относятся к нецифровым кодам и применяются для передачи независимых команд, когда нет необходимости во взвешенных кодах.

ОДНОЧАСТОТНЫЙ КОД. В системах телемеханики с небольшим числом команд, при котором каждое сообщение передается радиоимпульсом определенной частоты, число сообщений N=n_Ч, где n – число частот. Во время передачи данного сообщения остальные частоты не передаются.

образованные ПО ЗАКОНУ ПЕРЕСТАНОВОК. Перестановки P_n из n различных частот образуют код/комб, отличающиеся порядком следования этих частот. Число элементов во всех комб-ях одинаково. Длина сообщения равна числу частот. !Отсутствуют одинаковые частоты в одном сообщении→ код аккордный. Общее число комбинаций:N= n_Ч!

ПО ЗАКОНУ РАЗМЕЩЕНИЙ. Размещения A_n^m образуют комбинации, кот отлич друг от друга либо частотами, либо порядком их следования. Кол-во кодовых комбинаций: N= A_n^m=n!/(n-m)!Комбинации передаются последовательно. Позволяет обнаруживать одиночные ошибки путем счета символов, содержащихся в сообщении.

НА ОПРЕДЕЛЕННОЕ ЧИСЛО СОЧЕТАНИЙ. С помощью сочетаний C_n^m можно образовать комбинации, отлич друг от друга только частотами. Общее число сообщений N= С_n^m=n!/m!(n-m)! Имеют постоянное число радиоимпульсов поэтому могут обнаруживать любые искажения кроме «смещение», когда радиоимпульс замен на радиоимп др f-ы, использ при формир всех комбинаций.↓↓↓

СМЕННО–КАЧЕСТВЕННЫЕ КОДЫ. Данные коды широко применяются в устройствах ТУ как обладающие свойствами самораспределения. В СКК соседние символы не могут быть одинаковы, а поэтому дешифратор кода легко может различить различные разряды в сообщении.

3.АМПЛИТУДНЫЕ МОДУЛЯТОРЫ.ЗАТВОРНАЯ МОДУЛЯЦИЯ.ВЫВОДUвых.

Процесс модуляции сопровождается изменением спектра несущего колебания, а поэтому модуляционное устройство должно содержать либо нелинейные элементы, либо линейные, но с изменяющимися при модуляции параметрами.

Т/о, передаточная функция не зависит от частоты ω₁ и соответствует усилителю, у которого коэффициент усиления меняется пропорционально величине

1+m cosΩt. Это изменение может быть осуществлено различными способами в зависимости от вида активного элемента, используемого в модулируемом усилителе.

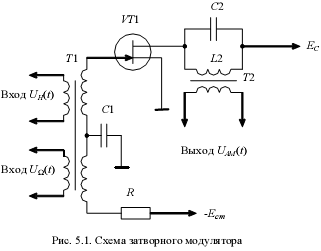

Проведем анализ работы затворного модулятора. К входу полевого тран-

зистора приложено напряжение

Аппроксимируем сток-затворную хара-ку полевого транзистора полиномом второй степени, а именно:

Подставляя значения U₃

Определим напряжение на выходе затворного модулятора. Контур настроен на частоту ω₁ и представляет для колебаний этой частоты сопротивление R_k. Тогда

Таким образом, как следует из выражения ↑, выходной сигнал является амплитудно-модулированным и, что при работе на линейном участке вольт-амперной характеристики (а₂ = 0) осуществить АМ невозможно.

Б. 2

1.СПЕКТРЫ ПППИ ПРИ Q=6.

Определим спектр ПППИ длительностьюτ и с периодом T. Напряжение такой формы действует в каналах связи и рассматривается как основной периодический сигнал при исследовании передачи информации по линии связи.

Спектр расчит по формуле

Спектр амплитуд сигнала изображают в виде спектральных линий, длины которых пропорциональны амплитудам гармоник. Такой спектр называют линейчатым или дискретным.

из рис. следует, что ППИ можно рассматривать как результат наложения друг на друга бесконечного количества гармоник с частотами, кратными основной частоте, а также постоянной составляющей. Амплитуды гармонич составл кратных Q равны 0.
