Министерство образования Республики Беларусь

Учреждение образования

«Белорусский государственный университет информатики и радиоэлектроники»

Факультет радиотехники и электроники

Кафедра радиотехнических устройств

Лабораторная работа №1

МЕТОДИКА ИЗМЕРЕНИЙ ОСНОВНЫХ ПАРАМЕТРОВ И ХАРАКТЕРИСТИК АНАЛОГОВЫХ ЭЛЕКТРОННЫХ УСТРОЙСТВ

Студенты: гр. 901801 Лысковец Т. В.,

Павлович Е.В.

Преподователь: Федоринчик М. П.

2012

Цель работы - изучить и освоить практические методы измерения основных показателей АЭУ.

Задание:

1. Определить режим работы транзистора: Iко, Uб, Uэ, Uк, Iдел, Iб.

2. Снять амплитудную характеристику

3. Измерить входное сопротивление

4. Определить полосу пропускания

5. Измерить параметры переходной характеристики.

Ход работы:

1.Собираем схему (рис.1) и анализируем переходные процессы(рис.2) :

Рисунок 1 – Принципиальная схема усилителя

Рисунок 2 – Анализ переходных процессов

Для заданной схемы (рис. 1) определили постоянные токи и напряжения, характеризующие статический режим усилительных элементов, для этого измеряем токи и напряжения в узлах(рис.3 и рис.4) :

Рисунок 3 – токи в контрольных точках 1 - 7

Рисунок 4 – напряжения в контрольных точках 1 – 7

Режим работы транзистора: Iко=886мкА, Uб=2,62В, Uэ=1.99В, Uк=11,5В, Iдел=, Iб=19,6мкА.

2.По данным таблицы(табл.1),взятых из рис.5, построим график (рис.6) зависимости амплитуды (или действующего значения) первой гармоники выходного напряжения от амплитуды (или действующего значения) гармонического синусоидального сигнала на входе устройства.

Рисунок 5 – Амплитудная характеристика

Таблица 1

Uвх,мвВ	1	2	5	10	20	50	100
Uвых, В	0.07	0.139	0.342	0.663	1.238	2.443	3.198

Рисунок 6 – Амплитудная характеристика

3.Найдем входное сопротивление, для этого измерим напряжение в узлах 5 и

4 (рис.7)

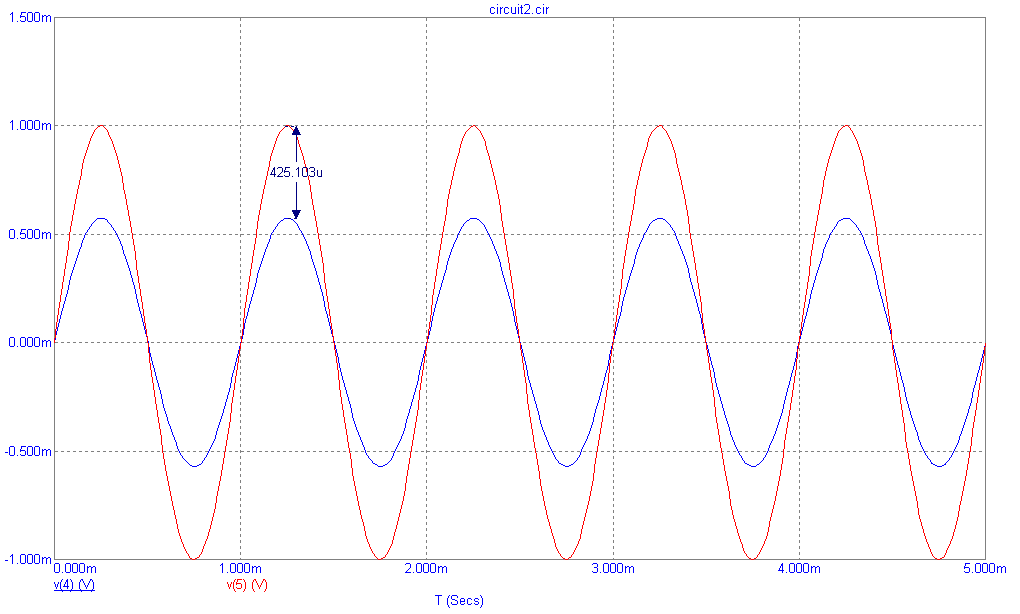

Рисунок 7 – разница входного и выходного напряжения

Определяем Uвх=0.57мВ.

R=1кОм, E=1мВ – известно.

Тогда

4.Полоса пропускания  — диапазон частот, в пределах которого амплитудно-частотная характеристика (рис.8) акустического достаточно равномерна для того, чтобы обеспечить передачу сигнала без существенного искажения его формы.

Рисунок 8 – Амплитудно-частотная характеристика АЭУ

Ширина полосы измеряется как разность частот:

Δf= f_в- f_н=150000-10=149990 Гц

5. Переходная характеристика (ПХ) - это зависимость от времени мгновенного значения напряжения (коэффициента усиления) на выходе усилителя при подаче на его вход сигнала в виде единичного скачка напряжения.

ПХ используется для оценки искажений при усилении импульсных сигналов. Переходные искажения, как и частотные, при усилении гармонических сигналов, обусловлены влиянием реактивных элементов в схеме усилителя.

Рисунок9-График импульсного сигнала на выходе каскада

Искажение вершины импульса :

Время установления переднего фронта импульса t_у=2,37мкС

Вывод: В ходе проделанной работы были изучены и освоены практические методы измерения основных показателей АЭУ,показаны пути протекания постоянных токов в схеме. Научились измерять амплитудные, амплитудно-частотные и переходные характеристики. А так же были определены параметры: входное сопротивление усилителя и полоса пропускания.
