2. Порядок выполнения работы.
1.Макет лабораторной работы №6
Рисунок 6.3. - Макет лабораторной работы №6
2. Исследовать двоичный последовательный суммирующий счетчик. Собрать схему суммируемого счетчика на трех триггерах. Нажать «Сброс». Нажимая «Пуск», фиксировать по индикаторам Q1, Q2, Q3 состояние счетчика, составить таблицу его состояний.
Таблица 6.1-
Возможные состояния суммирующего счетчика
№ п.п. |
Q3 |
Q2 |
Q1 |
Начертить временную диаграмму его работы по тактам. Нажать «АВТ», подключив генератор импульсов ГИ ко входу С. Используя коммутатор, снять осциллограммы счетчика.
Примечание: амплитуду импульсов пересчитать с учетом коэффициента передачи коммутатора.
3. Исследовать двоичный последовательный вычитающий счетчик. Нажать «Сброс». Нажимая «Пуск», фиксировать по индикаторам Q1, Q2, Q3 состояние счетчика, составить таблицу его состояний
Таблица 6.2-
Возможные состояния вычитающего счетчика
-
№ п.п.
Q3
Q2
Q1
Начертить временную диаграмму его работы по тактам. . Нажать «АВТ», подключив генератор импульсов ГИ ко входу С. Используя коммутатор, снять осциллограммы счетчика.
4.
Исследовать недвоичный последовательный
счетчик (Ксч
),
который собирают на основе двоичного
суммирующего счетчика с использованием
цепи сброса по входам R.
Состояние сброса выделяется ЛЭ DD3.
Используя схему суммирующего счетчика
на D-триггерах,
собрать схему сброса для заданного
преподавателем коэффициента счета.
5. Нажать «Сброс». Нажимая «Пуск», фиксировать по индикаторам Q1, Q2, Q3 состояния выходов, составить таблицу состояний (табл.6.3), снять осциллограммы счетчика.
Таблица 6.3-
Возможные состояния счетчика с Ксч=х
-
№ п.п.
Q3
Q2
Q1
3. Содержание отчета
1. Схемы эксперимента.
2. Привести таблицы состояний и осциллограммы для каждого счетчика.
3. Выводы по работе.
4. Контрольные вопросы
1. Как повысить быстродействие простейшего двоичного счетчика?
2 . Привести схему счетчика с параллельным переносом.
3. Объясните малую длительность импульса сброса на входах R недвоичного счетчика.
4. Назовите области применения счетчика.
Лабораторная работа №7
Исследование регистра сдвига и кольцевого регистратора на D-триггерах
Цель работы: исследование регистров – сдвига и кольцевого на D-триггерах.
1.Теоретическая часть
Регистр сдвига на D-триггерах реализуется соединением выхода Q предыдущего разряда с входом D последующего. Вход D первого разряда служит для приема в регистр информации в виде последовательного кода. Тактовые импульсы с гнезд «Вх. С.» подаются на все входы С триггеров параллельно. Каждый тактовый импульс устанавливает последующий триггер в состояние, в котором до этого находился предыдущий, осуществляя тем самым сдвиг информации на разряд вправо.
При записи в регистр числа входной параллельный код подается синхронно с тактовыми импульсами. Запись числа в регистр производится, начиная с его старшего разряда, и вводится в первый триггер после первого тактового импульса. При поступлении второго тактового импульса значение, поступающее с входа Q1, переписывается во второй триггер, а в первый триггер поступает следующий разряд и т. д.

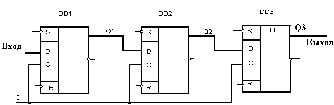

Рисунок 7.1. - Регистр сдвига на D-триггерах
При введении обратной связи в регистр сдвига последний превращается в замкнутое кольцо, в котором под воздействием тактовых импульсов циркулирует введенная в регистр информация. Такие регистры называются кольцевыми. Кодовая единица, введенная в первый триггер (например, с помощью установочных входов), циркулирует в течение всего времени существования тактовых импульсов, подаваемых на входы С всех триггеров регистра. Приходящий тактовый импульс перебрасывает триггер, который был в состоянии 1, в состояние 0. Поскольку выход Q этого триггера связан с входом D следующего триггера, то последний устанавливается в состояние 1 и т. д. Количество состояний такого регистра равно числу триггеров.

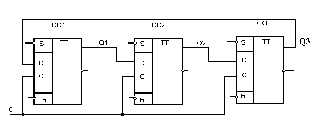

Рисунок 7.2. - Кольцевой регистр на D-триггерах
