Решение: Количество воздуха, необходимого для удаления вредных веществ, м3/ч

,

1) -масса вредных веществ, выделяющихся в рабочее помещение в единицу времени,г/ч;

г/ч.

2) -предельно допустимая концентрация (ПДК) вредных веществ в воздухе рабочего помещения, мг/м³ =0.005 г/м³

3) -концентрация вредных веществ в приточном воздухе,мг/м³.

м³/ч.

2. Кратность воздухообмена, ч^-1

, (9)

-необходимый воздухообмен, м³/ч;

-объем вентилируемого помещения, м³.

ч^-1.

Ответ : м³/ч.,ч^-1.В производственных помещениях, в которых возможно внезапное поступление в воздух рабочей зоны больших количеств вредных паров и газов, предусматривается устройство аварийной вентиляции на ряду с рабочей. Местная вентиляция требует меньших затрат, чем общеобменная вентиляция. В производственных помещениях при выделении вредных газов, влаги, теплоты и т.д. обычно применяют смешанную систему вентиляции - общую во всем объеме помещения и местную (местные притоки) для подачи свежего воздуха к рабочим местам.

Задача 45 (3).Определите размеры зон для размещения средств отображения ин­формации и органов управления на пульте управления при следующих до­полнительных условиях (табл. 24)

Таблица 24

Параметр	Вариант
	1	2	3	4
Основная рабо­чая поза	Сидя	Стоя	Сидя	Стоя
Размещаемые устройства	СОИ	ОУ	ОУ	СОИ
Характеристика размещаемых устройств	Важные	Редко исполь­зуемые	Часто исполь­зуемые	Второстепенные

Решение:

Основным функциональным элементом рабочего места оператора является пульт управления, на котором размещаются средства отображения информации и органы управления. При его конструировании необходимо учитывать следующие требования: – поверхность пультов управления должна иметь покрытие, обладающее свойством диффузного или направленно-рассеянного отражения светового потока в целях предотвращения бликов в поле зрения оператора; – пульты управления для работы в положении сидя должны иметь пространство для ног оператора с размерами (не менее), мм: высота – 600; глубина на уровне колен – 400 и на уровне пола – 600, ширина –500; – высота пультов при работе в положении сидя не должна превышать 1100 мм от пола для обеспечения возможности обзора пультов управления; – при необходимости пульты управления должны оборудоваться выдвижными ящиками для хранения документации, а также досками для ведения записей и раз-мещения дополнительных переносных приборов; – при работе оператора в положении сидя средства отображения информации и органы управления, размещающиеся в пределах 700 – 1500мм от уровня пола, должны располагаться на фронтальной панели, а в случае их значительного количества – на трапециевидной, многогранной или полукруглой панелях, диаметр которой должен быть не менее 1200мм;

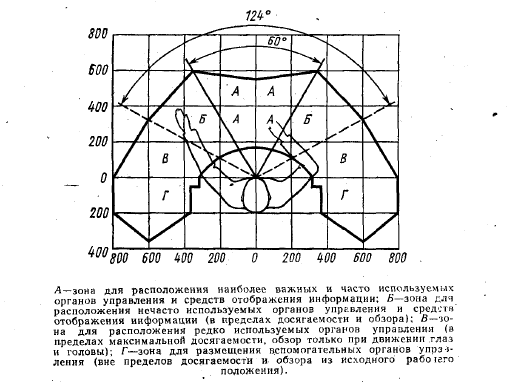

Зона расположения средств отображения информации и органах управления на панели пульта в горизонтальной плоскости в положении сидя.

Расположения и углы наклона панелей пульта управления для работы в положении сидя:

Расположение СОИ и ОУ на панелях пульта должно осуществляться с учетом следующих основных факторов: приоритета; группировки в логические блоки;

Зона расположения СОИ и ОУ на панелях пульта в положении сидя

– функционально связанные органы управления и средства отображения ин-формации должны располагаться вблизи друг друга и компоноваться функциональ-ными группами, при этом функциональные группы, используемые для выполнения наиболее важных действий (сигнализации или устранения аварийных ситуаций), це-лесообразно очерчивать специальными линиями шириной 2-3 мм, хорошо контрастирующими с фоном панели; – сенсомоторные устройства и функционально связанные с ними рядом рас-положенные индикаторы должны располагаться так, чтобы сами органы управления или рука при манипуляциях с ними не закрывали индикатора; – движение органов управления вперед (т.е. от оператора), вверх, вправо или по ходу часовой стрелки (для поворотных органов управления) должно соответство-вать увеличению параметра на функционально связанных с ними индикаторах или положению “включено”; – сенсомоторные устройства, которые требуют определенной последовательности действий или которыми манипулируют совместно, должны быть соответствующим образом сгруппированы, чтобы последовательные действия производились в порядке слева направо или сверху вниз; – при размещении сенсомоторных устройств преимущественным способом кодирования является пространственное группирование полей клавиатур (клавишей и кнопок) по функциональному признаку, кодирование органов управления цветом может приводить к излишнему разнобою и пестроте на пульте; Организация рабочего места должна обеспечивать условия для предупреждения неправильных действий (ошибок) оператора. С этой целью все основные и ава-рийные органы управления должны легко опознаваться (зрительно или на ощупь); между органами управления должно иметься свободное пространство, позволяющее легко манипулировать или без задевания соседних органов управления; переключение органов управления дискретного типа должно сопровождаться хорошо слышимым щелчком; органы управления, случайное воздействие на которые недопустимо, должны иметь специальную защиту, снятие которой требует не менее двух движений.

Задача 34(3). Определите ток короткого замыкания в цепи зануления и ток, про­текающий через тело человека, прикоснувшегося к зануленному корпусу, и необходимое время срабатывания защиты:

Ис = 220\127 В, Zн = 0,34 Ом, Z_T\₃ = 0,38 Ом, Zп = 0,45 Ом;

Допустимо (в действительных значениях):

71,8 А

_{Х равно 0,6 Ом}

T = R/50 = 20с

Ответ: 71,8А; 0,072 А;20с

Литература:

• Кодекс Республики Беларусь от 26 июля 1999 г. №296-З "Трудовой кодекс Республики Беларусь"

• Типовое положение о службе охраны труда организации // Библиотека журнала «Ахова працы». – 2002. - № 8. – 30 с.

• Белов С.В., Девисилов В.А., Козъяков А.Ф. и др. Безопасность жизнедеятельности. Учебник для студентов среднего профессионального образования. Издание второе/Под общей ред. проф. С.В.Белова.– М: Издательство «Высшая школа», 2002 – 356 с.

• Михнюк Т.Ф. Безопасность жизнедеятельности. Учебное пособие – Мн.: «ДИЗАЙН ПРО», 2004 – 250 с.

• Русак О.Н, Малаян К.Р., Занько Н.Г. Безопасность жизнедеятельности. Учебное пособие 6-е изд./Под ред. О.Н. Русака. – СПб: Издательство «Лань», 2003 – 448 с.

• СанПиН № 11-19-94. Перечень регламентированных в воздухе рабочей зоны вредных веществ. – Мн.: Министерство здравоохранения Республики Беларусь, 1994

• СанПиН 9-80 РБ 98. Гигиенические требования к микроклимату производственных помещений. – Мн., 1998.
