8.4. Инжекторные системы подачи газового топлива

Газовые системы питания могут оснащаться инжекторными системами подачи газа. В отличие от рассмотренных ранее устройств, в которых газ подается при давлении, близким к атмосферному, в полость карбюратора, инжекторные устройства подают газ во впускной коллектор под значительно большим давлением (0,1...0,2МПа). Дозирование газа осуществляется за счет изменения времени возвратно-поступательного движения специального газового клапана – инжектора 12 (рис. 8.46).

По принципу управления инжекторные системы подачи газа аналогичны системам впрыска бензина. Инжекторные системы могут устанавливаться как на карбюраторные, так и на двигатели с впрыском бензина.

Рассмотрим инжекторную систему подачи газа на примере газового инжектора Громыко (ГИГ-3), рассчитанную для работы ГСН.

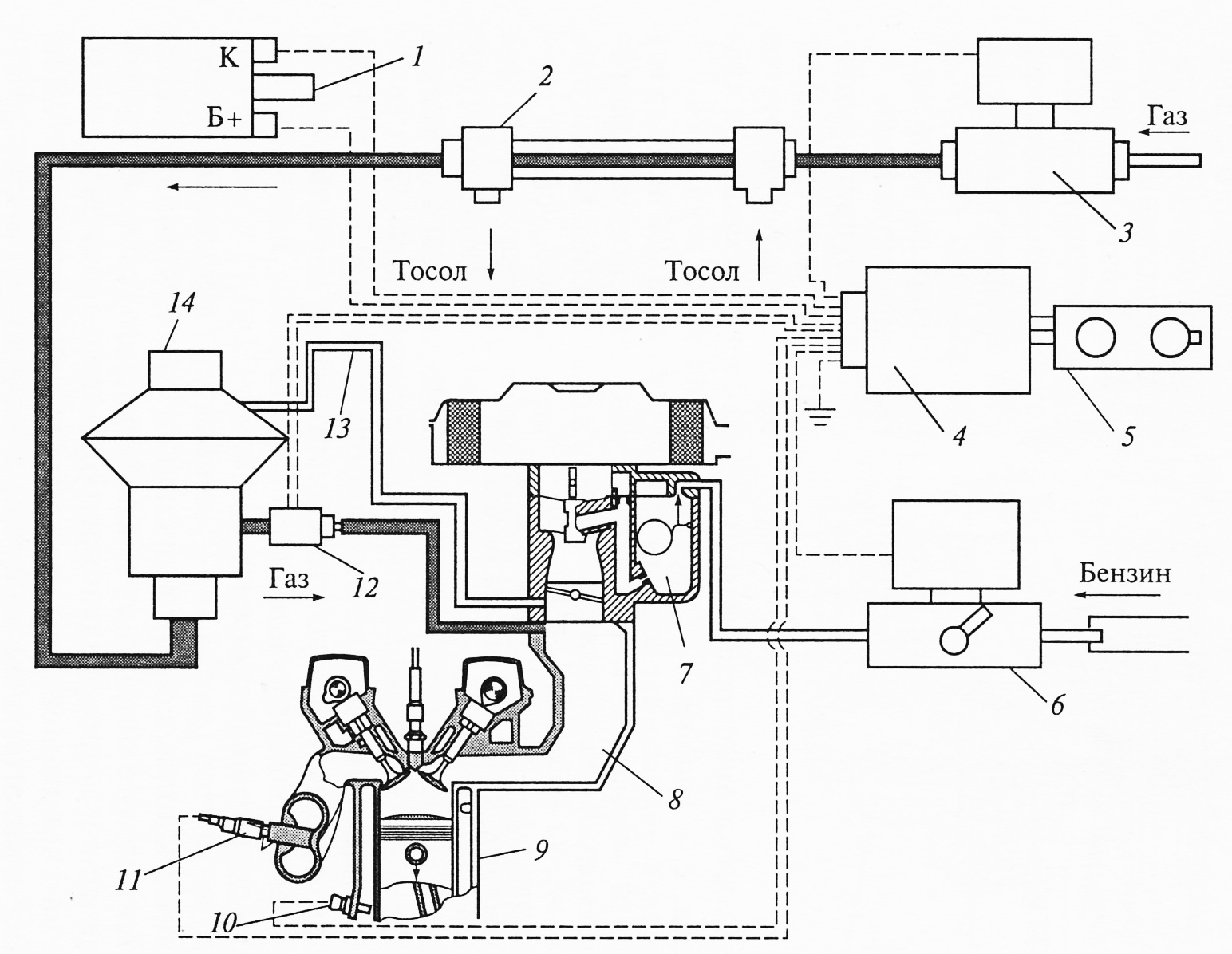

Рис. 8.4. Схема инжекторной системы дозирования газового топлива:

1 – катушка зажигания; 2 – испаритель; 3 – ЭМК газа; 4 – электронный блок управления; 5 – пульт управления; б – ЭМК бензина; 7 – карбюратор; 8 – впускной коллектор; 9 – двигатель; 10 – датчик температуры; 11 – l-зонд; 12 – газовый инжектор; 13 – патрубок для отвода разрежения; 14 – дифференциальный редуктор

Газовым инжектором 12 управляет сигнал, поступающий от электронного блока 4. В свою очередь электронный блок получает информацию о работе двигателя (о частоте вращения двигателя – от катушки зажигания 1, о составе смеси – от l- зонда 11).

Помимо этого информация о нагрузке на двигатель поступает на дифференциальный редуктор 14 в виде разрежения во впускном коллекторе. Разрежение также косвенно дает информацию о расходе воздуха, поступающего в двигатель. Таким образом, дифференциальный редуктор совместно с инжектором 12 также участвует в управлении подачей газа в двигатель.

Газ из баллона поступает сначала в испаритель 2 и затем в дифференциальный редуктор 14.
