6. Система питания бензинового двигатля
6.1. Введение
Для образования горючей смеси воздуха с бензином последний нужно измельчить и добиться его частичного испарения. Этот процесс называется карбюрацией, а механизм, в котором он происходит - карбюратором.
Назначение карбюратора - не только приготовление горючей смеси, но и ее дозированная подача в двигатель во всех возможных режимах его работы. При этом обеспечивается оптимальное соотношение между воздухом и бензином.
В цилиндрах двигателя приготовленная карбюратором горючая смесь смешивается с остатками продуктов сгорания. Так образуется рабочая смесь. Нужно отметить, что все эти процессы длятся тысячные доли секунды.
Сам процесс распыления происходит в результате разности скоростей поступления бензина и воздуха. Скорость поступления бензина составляет 5–7 м/с, а скорость воздуха 100–150 м/с. Таким образом, струя воздуха разбивает струю бензина на мельчайшие частицы, которые затем легко испаряются при достаточно высокой температуре.
Состав горючей смеси
Для полного сгорания 1 кг бензина теоретически требуется около 15 кг воздуха (или 12,5 м3). Однако для разных режимов работы двигателя ему требуется смесь с разным соотношением бензина и воздуха.
Для характеристики этого соотношения используют коэффициент избытка воздуха α, который равен отношению действительного количества участвующего в процессе сгорания воздуха l к его теоретическому (стехиометрическому) значению l0:
(6.1)
Таким образом, чем выше этот коэффициент, тем беднее горючая смесь.
Если величина α равна единице, то такую смесь называют нормальной (стехиометрической). Если α равен 1,05–1,15 – обедненной, если α = 1.2–1,25 – бедной, при α = 0,8–0,95 – обогащенной, а при а = 0,4–0,7 – богатой (табл. 6.1).
Таблица 6.1
Типы горючей смеси
Величина коэффициента избытка α |
Название смеси |
0,4–0,7 |
Богатая |
0,8–0,95 |
Обогащенная |
1 |
Нормальная (стехиометрическая) |
1,05–1,15 |
Обедненная |
1,2–1,25 |
Бедная |
Наиболее экономично двигатель работает на обедненной смеси. Система питания служит для приготовления горючей смеси, подачи ее к цилиндрам двигателя и отвода от них продуктов сгорания (рис. 6.1).

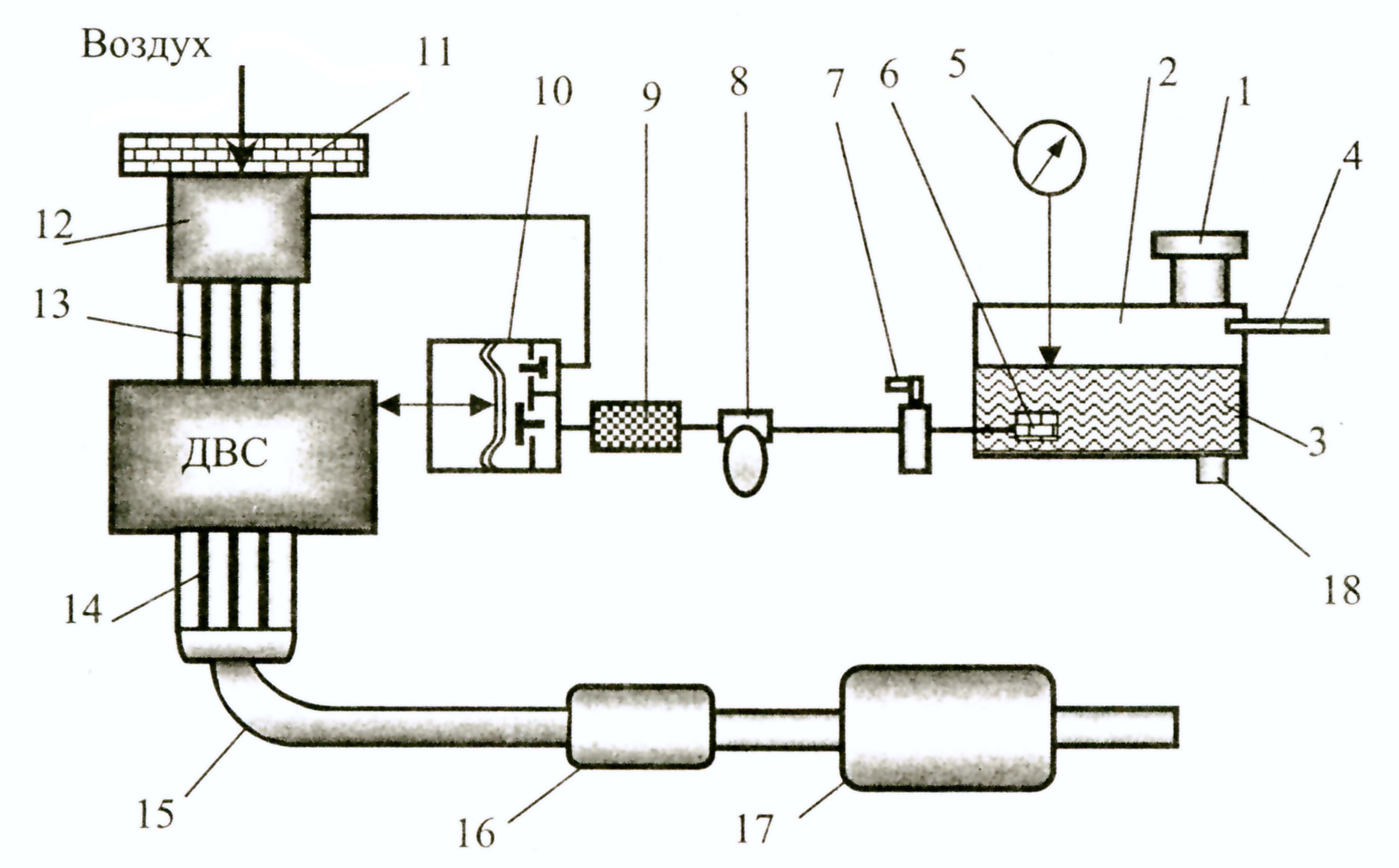

Рис. 6.1. Принципиальная схема системы питания карбюраторного
двигателя:
1– горловина топливного бака с крышкой; 2 – топливный бак;
3 – топливо; 4 – сапун; 5 – указатель уровня топлива;
6 – фильтр трубой очистки; 7 – кран; 8 – фильтр-отстойник;
9 – фильтр тонкой очистки; 10 – топливный насос;
11 – воздушный фильтр; 12 – карбюратор; 13 – впускной коллектор;
14 – выпускной коллектор; 15 – приемная труба глушителя;
16 – резонатор; 17 – глушитель; 18 – сливная пробка
Сапун 4 служит для наполнения воздухом топливного бака взамен израсходованного бензина. Топливный насос 10, как правило, приводится в действие от одной из вращающихся частей двигателя. Резонатор 16 служит для гашения пульсаций выхлопных газов.
Вес фильтры на пути от бензобака к карбюратору желательно устанавливать до топливного насоса, чтобы предотвратить истирание его деталей от частиц, содержащихся в неочищенном топливе.
Сапун 4 может быть выполнен отдельно в виде тонкого шланга или являться составной частью крышки горловины 1. Засорение сапуна приводит к появлению разрежения в топливном баке и прекращению работы топливного насоса.
Контрольные вопросы:
1. Что такое карбюрация?
2. За счет чего происходит распыление топлива в карбюраторе?
3. Сколько воздуха нужно, чтобы сжечь 1 кг бензина?
4. Что такое коэффициент избытка воздуха и что он означает?
5. Какие различают типы горючей смеси и что такое рабочая смесь?
6. Опишите схему питания карбюраторного двигателя и назовите назначение всех его элементов.
