Характеристика насоса:

1 – режим пуска; 2 – холостой ход;

3 – 4 зона работы антидымного корректора;

4 – режим максимального крутящего момента;

4 – 5 – зона работы прямого корректора;

5 – режим номинальной мощности;

6 – начало действия регулятора;

7 – полное выключение подачи топлива

2.5. Особенности регулировки насоса с корректор подачи топли­ва по давлению наддувочного воздуха

Для повышения мощности, снижения удельного расхода топлива и токсичности отработавших газов в последних модификациях двигателей КамАЗ применяют газотурбинный надув. Совместная работа компрессора по надувочному воздуху и насоса высокого давления по подаче топлива согласуется корректором.

На рис. 2.6 показана схема корректора.

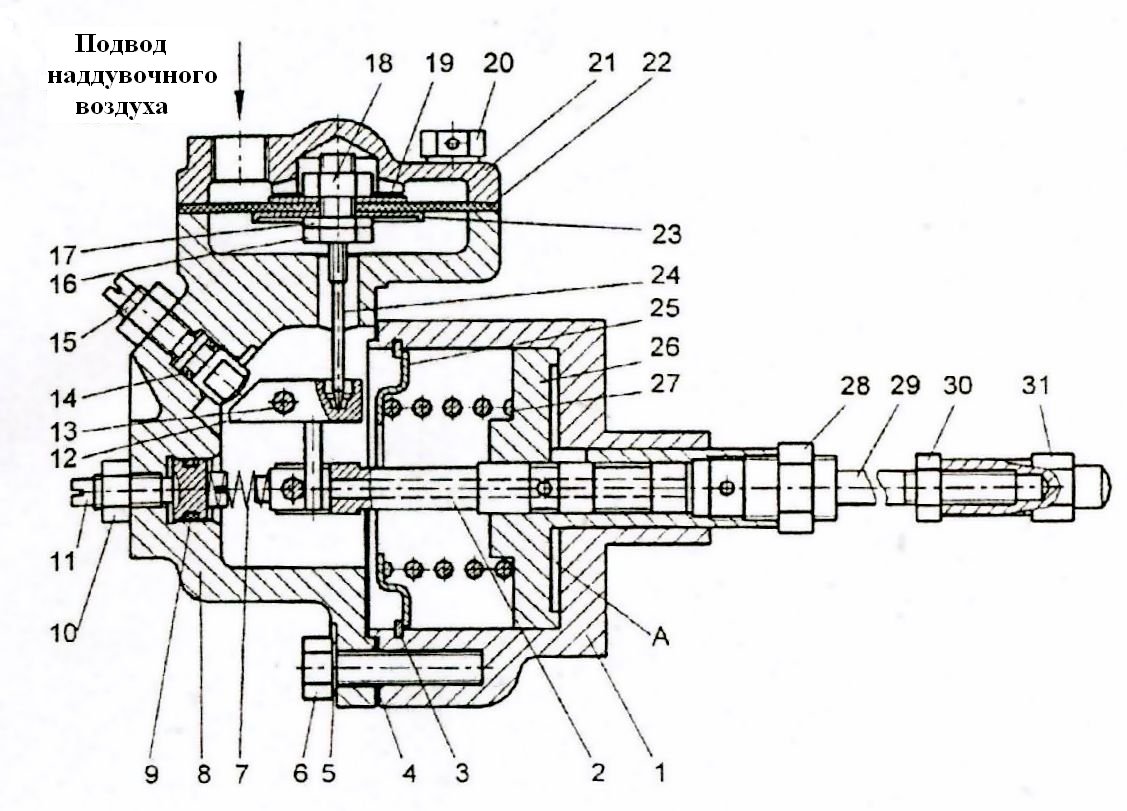

Рис. 2.6. Корректор подачи топлива по давлению наддувочного воздуха:

1 – корпус корректора; 2 – золотник корректора; 3 – кольцо упорное;

4 – прокладка корпуса мембраны; 5 – шайба; 6 – болт;

7 – пружина корректора; 8 – корпус мембраны; 9 – кольцо уплотнительное;

10 – гайка; 11 – винт регулировочный; 12 – рычаг корректора;

13 – ось рычага; 14 – кольцо уплотнительное; 15 – винт регулировочный;

16 – гайка; 17 – втулка штока; 18 – гайка; 19 – шайба; 20 – болт;

21 – крышка мембраны; 22 – мембрана; 23 – тарел­ка; 24 – шток мембраны;

25 – тарелка пружины; 26 – поршень корректора; 27 – пружина поршня;

28 – гайка; 29 – шпилька; 30 – гайка; 31 – нако­нечник шпильки

Корректор по давлению наддувочного воздуха (рис. 2.6) уменьшает подачу топлива при снижении давления наддувочного воздуха ниже 40...45 кПа (0,4...0,45 кгс/см²), тем са­мым осуществляя тепловую защиту двигателя и ограничивая дымность отработавших газов. В корпусе корректора 1 установлен поршень 26 с золотником 2. На поршень действует пру­жина 27, зафиксированная тарелкой 25 и кольцом 3. В поршень завернута и законтрена гай­кой 28 шпилька 29 с наконечником 31, являющимся номинальным упором в регуляторе. На­конечник контрится гайкой 30. На золотник 2 действует пружина 7, предварительное натя­жение которой может меняться регулировочным винтом 11.

К корпусу корректора 1 через прокладку 4 прикреплен корпус мембраны К. В него ус­тановлен узел мембраны со штоком (детали 24. 16, 17, 23, 22, 19, 18). Мембрана зажата меж­ду корпусом 8 и крышкой 21. В корпусе мембраны 8 па оси рычага 13 установлен рычаг корректора 12, поворот которого ограничен регулировочным винтом 15,

Корректор подачи топлива не прямого действия; при изменении давления наддувочного воздуха в полости мембраны меняется положение золотника, который, в свою очередь, определяет положение поршня корректора.

В полость «А» между корпусом корректора 1 и поршнем 26 через резьбовое отверстие и жиклер 0 0,7 мм в корпусе корректора (на рисунке не показаны) подается масло под дав­лением из системы смазки двигателя. Поршень под действием этого давления, сжимая пружину 27, перемещается влево до тех пор, пока не откроются окна в поршне и золотнике и масло не пойдет па слив. При этом устанавливается постоянный расход масла через корректор. При изменении положения золотника поршень перемещается вслед за ним (следящая система).

Через резьбовое отверстие крышки 21 в полость мембраны подводится воздух из впускного коллектора двигателя. При снижении давления воздуха ниже 0,05 МПа (0,5 кгс/см²) усилие пружины корректора 7, действующей на золотник становится больше усилия, создаваемого давлением наддувочного воздуха на мембрану и передающегося через шток мембраны и рычаг корректора также на золотник. Золотник перемещается вправо до тех пор, по­ка не наступит равновесие сил, действующих на него. Вслед за золотником перемещается вправо и поршень со шпилькой 29 и наконечником 31, передвигая вправо упирающийся в него рычаг регулятора. Вслед за рычагом регулятора, под действием центробежных сил грузов, движутся рычаги 9, 2 и 7 с рейками насоса в сторону уменьшения подачи топлива.

Регулировка корректора. Корректор имеет две внешние регулировки – винты 11 и 15 (рис. 2.6). Винтом 11 изменяется предварительное натяжение пружины корректора 7, при этом меняется начало срабатывания корректора. Если необходимо увеличить значение давления наддувочного воздуха, при котором начинает срабатывать корректор, то винт 11 заворачивают, увеличивая предварительное натяжение пружины 7.

Винтом 15 регулируется номинальная цикловая подача топлива. При выворачивании винта 15 подача топлива увеличивается.

Если возникла необходимость в снятии корректора, то предварительно необходимо замерить выступание наконечника шпильки 31 относительно заднего торца корпуса ТНВД, а после установки корректора на место восстановить величину этого выступания и законтрить наконечник гайкой 30.

Рис 2.7. Сборочный чертеж ТНВД КамАЗ с наддувом:

1 – державка грузов; 2 – грузы регулятора; 3 – муфта; 4 – шток; 5 –гайка;

6 –болт регулировки пусковой подачи топлива; 7 –болт ограничения хода

рычага останова; 8 – рейка насоса; 9 – замок; 10 –поводок плунжера; 11 – рычаг регулятора; 12 – промежуточный рычаг; 13 – рычаг муфты грузов; 14 – прямой корректор; 15 – главная пружина регулятора; 16 – болт регулировки

минимальной частоты вращения; 17 – болт ограничения максимальной частоты вращения; 18 – рычаг управления подачей топлива (регулятором); 19 – ось рычагов регулятора; 20 – обратный корректор; 21 – корпус корректора; 22 – пружина; 23 – кольцо упорное; 24 – болт; 25 – золотник корректора; 26 – винт регулировочный; 27 - винт регулировочный ; 28 – мембрана; 29 – крышка мембраны; 30 – шток мембраны

На последних марках двигателей КамАЗ устанавливают рядные насосы типа БОШ.
