Моделирование сборок в сапр. Основные понятия.
В NX – модуль Assemblies
Сборка – это файл части, организованный в соответствии с установленной пользователем иерархической структурой соединения деталей и подсборок.
Компонент – ссылка на ГМ, входящую в сборку.
Файл компонента – файл, содержащий ГМ части.
Ссылочный набор – именованная секция файла части NX, которая используется для упрощенного графического представления компонента в сборке (Empty, Entire Part (по умолчанию), REF_SOLID, REF_SKETCH (обычно создаются))
Понятие состава изделия. Управление составом изделия (pdm). Основные функции pdm системы.
Состав изделия – набор электронных документов конкретного изделия:
Карточка ДСЕ с набором необходимых атрибутов;
Файл геометрических моделей ДСЕ в CAD/CAM системах;
Файлы с необходимыми расчетами в CAE системах;
Файлы электронных оригиналов чертежей;
Текстовые файлы;
Спецификации;
Любые иные электронные документы или ссылки на места хранения бумажных документов.
Существующие PDM системы:
Team Center Engineering (EDS) – NX
Metaphase (EDS)
Windchill (PTC) – Pro/Engineer
PartY Plus (Лоция-Софт)
Search (Intermech) - CAD Mech (на базе AutoCAD)
Основные функции PDM-систем:
Управление структурой изделия;
Управление данными САПР (интерфейсы к CAD/CAM системам)
Управление базами данных стандартных изделий;
Управление бизнес-процессами (согласование и утверждение конструкторских документов);
Управление изменениями – Change management;
Управление качеством – Quality management
Сверху-вниз
П роектирование снизу-вверх и сверху-вниз.
Снизу-вверх
Принцип мастер модель. Основные понятия, определение. Преимущества использования принципа. Именование файлов.
Принцип «мастер-модели» заключается в том, что созданная ГМ детали участвует на всех стадиях: проектирования, изготовления и контроля.
Преимущества принципа «мастер-модель»:
Любые изменения ГМ отражаются на всех этапах ЖЦИ, в котором ГМ участвует;
Нет трансляции файлов в другой формат данных при передаче ГМ детали;
Н
акопление
знаний о проектировании.
Именование файлов:
Основные операции со сборками.
Методы сопряжения:
Mate (Совмещение);
Align (Выравнивание);
Angle (Угол);
Parallel (Параллельность);
Perpendicular (Перпендикулярность)
Center (Центр);
Distance (Расстояние);
Tangent (Касательность)
Добавить компонент
Удалить компонент
Замена компонента
Загрузка последней версии
Шаблон
имени:
Загрузить сборку без компонент
Загрузить деталь с другой версией
Создание разнесенных видов
Схема организации параллельного проектирования. Личная рабочая структура. Электронный макет изделия.
У
правляющая

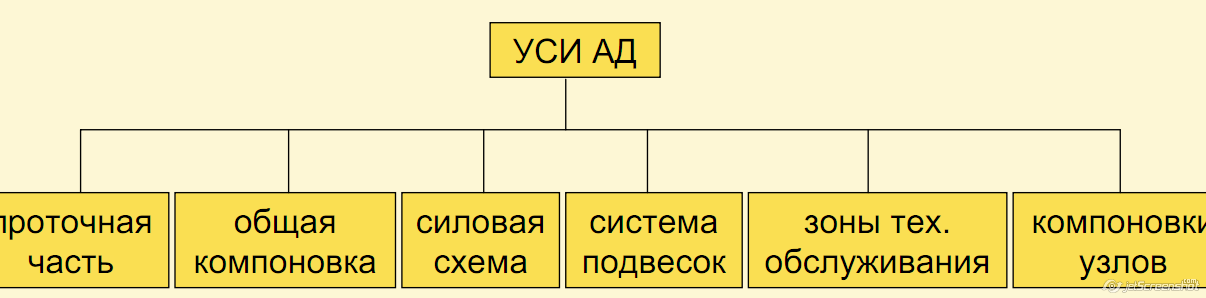

структура – совокупность конструкторских
документов, содержащих принципиальные
конструктивные решения, дающие общее
представление об устройстве и принципе
работы изделия, а также данные,
представляющие назначение, основные
параметры и габаритные размеры
разрабатываемого изделия.
Уси позволяет:
В короткие сроки получать ГМ деталей и узлов и проводить необходимые расчет параллельно с другими вариантами
Получать типовые решения конструкций;
Проводить контролируемые изменения в изделии;
Быстро оценивать варианты
Личная рабочая структура (ЛРС) – совокупность конструкторских документов на конкретную деталь, сформированных на основании данных УСИ.
Электронный макет изделия (ЭМИ) – общая сборка изделия, открытая для конструкторов и позволяющая моделировать часть деталей в контексте сборки (сверху-вниз), а также выявлять и устранять возможные нестыковки деталей и узлов, при проектировании снизу-вверх.
