25.Структуризация сетей на основе мостов.

Мост (bridge) делит разделяемую среду передачи сети на части (сегменты), передавая информ. из одного сегмента в другой только в том случае, если такая передача действ. необходима, то есть если адрес комп. назначения принадлежит другой подсети. Тем самым мост изолирует трафик одной подсети от трафика другой, повышая общую производ. передачи д. в сети. Локализ.трафика не только экономит пропускную способность, но и умень. возможность несанкц-ного доступа к д., так как кадры не выходят за пределы своего сегмента, и злоумышленнику сложнее перехватить их.

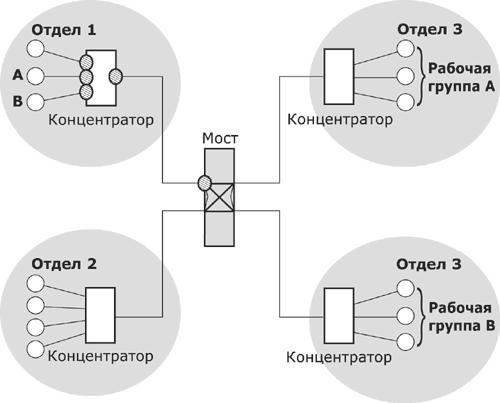

Сети 1-го и 2-го отделов состоят из отдельных лог. сегментов, а сеть отдела 3 — из двух лог. сегментов. Каждый лог. сегмент построен на базе концентратора и имеет простейшую физ. стр-ру, образованную отрезками кабеля, связыв. комп. с портами концентратора. Если пользователь комп. А пошлет данные польз. комп. В, находящ. в одном с ним сегменте, то эти д. будут повторены только на тех сетевых интерфейсах, кот. отмечены на рисунке заштрихован. кружками.

Мосты используют для локал. трафика аппаратные адреса комп.. Это затрудняет распознав. принадлежности того или иного комп. к определ. логическ. сегменту — сам адрес не содержит подобной информ.. Поэтому мост достаточно упрощенно представляет деление сети на сегменты — он запоминает, через какой порт на него поступил кадр данных от каждого компьютера сети, и в дальнейшем передает кадры, предназначенные для данного комп., на этот порт. Точной топологии связей м\д логич. сегментами мост не знает. Из-за этого применение мостов приводит к значительным огранич. на конфигур. связей сети — сегменты должны быть соединены таким образом, чтобы в сети не образовывались замкнутые контуры.

26. Оптоволоконный распределенный интерфейс fddi института ansi.

Стандарт FDDI, предложенный Американским национальным институтом стандартов ANSI, изначально ориентир. на высокую V (100 Мбит/с) и на применение перспективного оптоволоконного кабеля. Выбор оптоволокна в кач. среды передачи определил такие преимущества новой сети, как высокая помехозащищ., макс. секретность передачи информ.

- За основу стандарта FDDI был взят метод маркерного доступа, предусмотр. междунар. станд. IEEE 802.5 Token-Ring. -основан на кольцевой топологии (скорость 100 мб/с), использует двойное кольцо.

- Среда передачи - многомодовый оптоволоконный кабель (возможно применение электрической витой пары).

- метод доступа-маркерный

-два уровня приоритетов.

- при использовании одномодового кабеля расст. м\д ст.м.б. увеличено до 50 км.

- имеет 2 типа ст. DAS (dual attach station) и SAS (single attach station).

-физ. реализует топологию hub/tree (проводные концентраторы).

в кольце каждый интерфейс имеет локальные часы.

- применяемое кодир. битовых потоков 4B/5B.

- организ. приоритетных передач – по протоколу TRT (Token Rotation Time).

формат кадра

PA --- Преамбула : 16 или более пустых символов.

SD --- Стартовый разделитель FC --- Frame Control: 2 символа, отвечающие за тип информации в поле INFO

DA --- Адрес назначения :

SA --- Адрес источника

INFO --- Поле

FCS --- Контрольная сумма

ED --- Конечный разделитель

формат маркера

27.Основы адресации IPv6.

IPv6— это новая версия протокола IP.

В IPv6 введены изменения

-расширена адресация – длина адреса увеличена до 128 бит, что позволяет вводить большее число уровней иерархии в адресации.

-специфицирован формат заголовков – некот. поля заголов. IPv4 искл-ся или определ. как опциональные для уменьшения издержек на обраб. заголовков;

-введена возможность пометки потоков д. – помечаются пакеты, принадлежащие определ. транспор. протоколам, для кот. отправитель запросил определ. процедуру обработки.

и др.

Основная форма – X:X:X:X:X:X:X:X , где X представляет 16- битовое число, а каждая 16 – битовая группа представляется 4-мя 16-ричными числами (RFC 2373). Примеры: FEDC:BA98:7654:3210:FEDC:BA98:7654:3210

1080:0:0:0:8:800:200C:417A, т.о. незначащие нули в начале кажд. поля адреса м.опускать, но в каждом поле д.б. хотя бы 1 цифра.

-Длинная последоват. нулей в адресе м.б.сокращена введ. синтаксиса ( :: ), кот. м.б.употреблен в адресе 1 раз; т.о.(::) обозначает множествен. группы из 16 нулевых битов.

Примеры:

1 080:0:0:0:8:800:200C:417A Unicast-

1080::8:800:200C:417A адрес FF01:0:0:0:0:0:0:101 Multicast

FF01::101 адрес

0 :0:0:0:0:0:0:1 Loopback

::1 адрес

-Для сетей, поддерживающих IPv4 и IPv6, - младшие 4 байта используют 10-чную запись. 0:0:0:0:0:FFFF:129.144.52.38

28.Особенности технологии Fast Ethernet.(FE)

Fast Ethernet— набор стандартов передачи д. в комп. сетях, со скоростью до 100 Мбит/с, в отличие от обычного Ethernet (10 Мбит/с).

Все отличия FE от класс. Ethernet сосредоточены на физ. уровне. Из-за увелич. скорости передачи в 10 раз битовый интервал сократился до 10 нс (1/100 мкс). При этом все временные параметры канального уровня измеренные в битовых интервалах остались без изменения, поэтому LLС и MAC-уровень FE практически повторяют классический Ethernet на 10 Мбит/c. Из-за того, что все специф. физ. уровня FE создавались практически одновременно, а не эволюционно (как в классическом Ethernet), появилась возможность разраб. модульную струк. физ. уровня. Это связано еще и с тем, что в FE отличия специф. друг от друга значительны- меняется не только колич. проводников (две или четыре пары), но и способ логич. и физ. кодирования.

Физ. уровень FE состоит из 3-х элементов:

- устройства физического уровня (PHY)

- независимого от среды интерфейса, обеспечив. независимый от среды передачи способ обмена д. м\д подуровнями MAC и PHY;

- уровня согласования, предназнач. для обеспечения работы MAC-уровня.
