23.2. Вентиляция выработок за счет общешахтной депрессии

Подача воздуха в забой тупиковых выработок за счет работы вентиляторов главного проветривания осуществляется с примене­нием продольных перегородок, вентиляционных труб, скважин и параллельных выработок. Продольные перегородки (рис. 23.1) применяются тогда, когда к забою нужно подать большое количество воздуха при небольшой длине выработок (=<60 м). Про­дольные перегородки возводятся из прорезиненной ткани (от­ходы вентиляционных труб), досок, кирпича и др. Основное тре­бование к перегородкам — воздухонепроницаемость. Для борьбы с потерями воздуха перегородки должны покрываться цементным раствором или глиной, торкретбетоном или пенополиуретаном. Продольные перегородки используются редко.

Проветривание тупиковых выработок с помощью жестких вен­тиляционных труб может быть осуществлено в сочетании с пере­мычкой (см. рис. 23.1). Так как сопротивление труб сравни­тельно велико, этот способ применяется для проветривания ко­ротких выработок. В зависимости от конкретных условий по трубе может подаваться свежий воздух или удаляться загазированный.

Проветривание с использованием параллельных выработок при­меняется тогда, когда выработка большой длины проводится по полезному ископаемому и для ее проветривания требуется пода­вать значительное количество воздуха. В этом случае рядом с ос­новной проводится вспомогательная выработка. Через определен­ные промежутки (10—20 м) выработки сбиваются между собой (рис. 23.2).

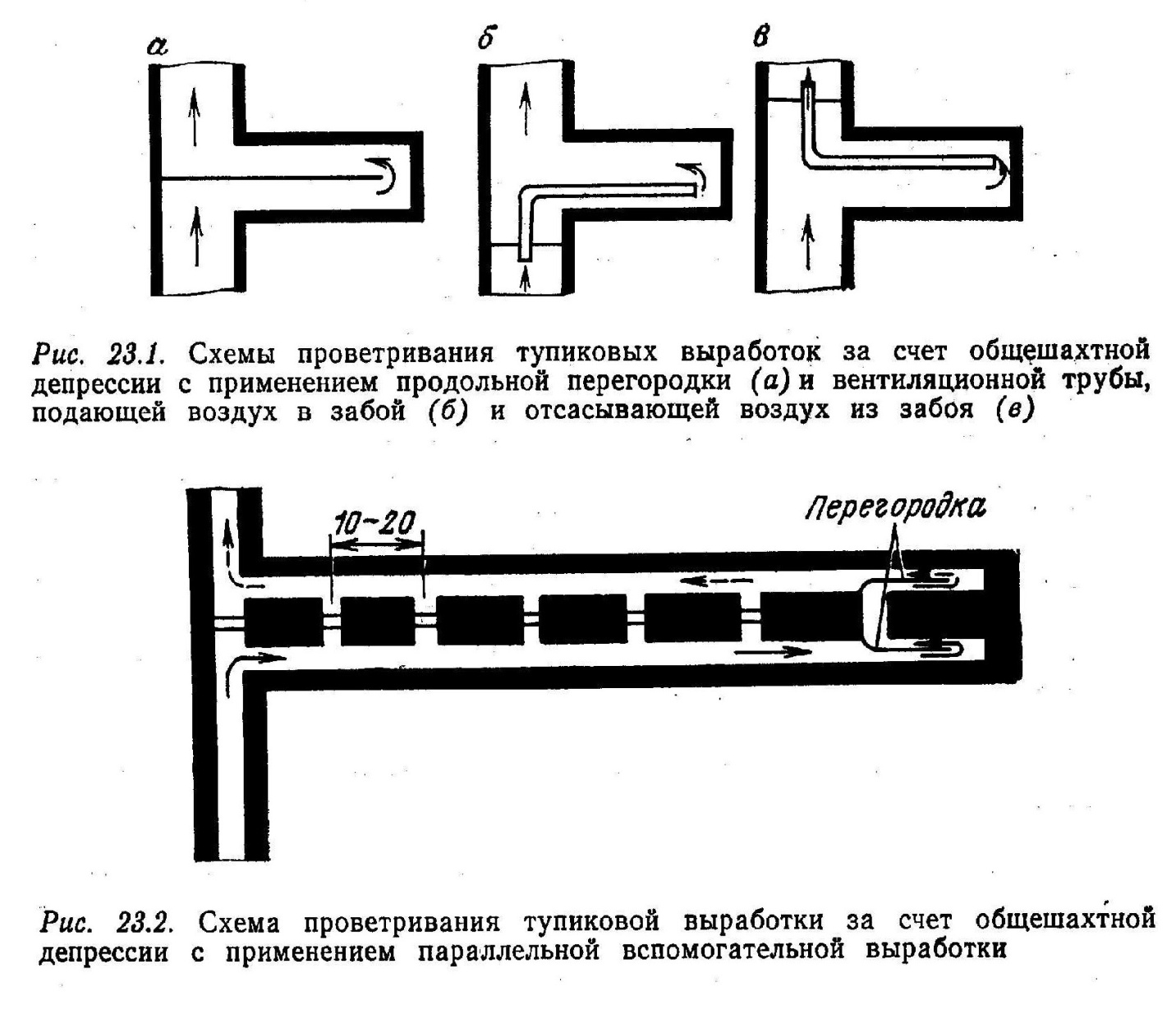

Рис. 23.1. Схемы проветривания тупиковых выработок за счет общешахтной депрессии с применением продольной перегородки (а) и вентиляционной трубы, подающей воздух в забой (б) и отсасывающей воздух из забоя (в)

Рис. 23.2. Схема проветривания тупиковой выработки за счет общешахтной депрессии с применением параллельной вспомогательной выработки

В сторону забоев свежий воздух движется по основной выра­ботке. Для подачи воздуха к забоям используются продольные перегородки, вентиляционные трубы или вентиляторы местного проветривания. Проветривание тупиков может осуществляться за счет общешахтной депрессии при условии, что длина перегородки и вентиляционных труб не превышает 60 м. По мере проведения новых сбоек между выработками в старых сбойках должны возво­диться перемычки (шлакоблочные, каменные, бетонные и др.), покрываемые воздухонепроницаемыми составами. Допускается установка в просеках временных перемычек, которые после ста­билизации горного давления должны заменяться на постоянные.

Для соединения парных выработок вместо сбойки можно бу­рить одну или несколько скважин большого диаметра. Старые скважины должны тщательно герметизироваться.

Основное достоинство всех перечисленных способов подачи воздуха в тупиковые забои за счет общешахтной депрессии — не­прерывность действия вентиляции в течение суток и отсутствие в выработке механических возбудителей тяги, что обеспечивает на­дежность и безопасность работ.

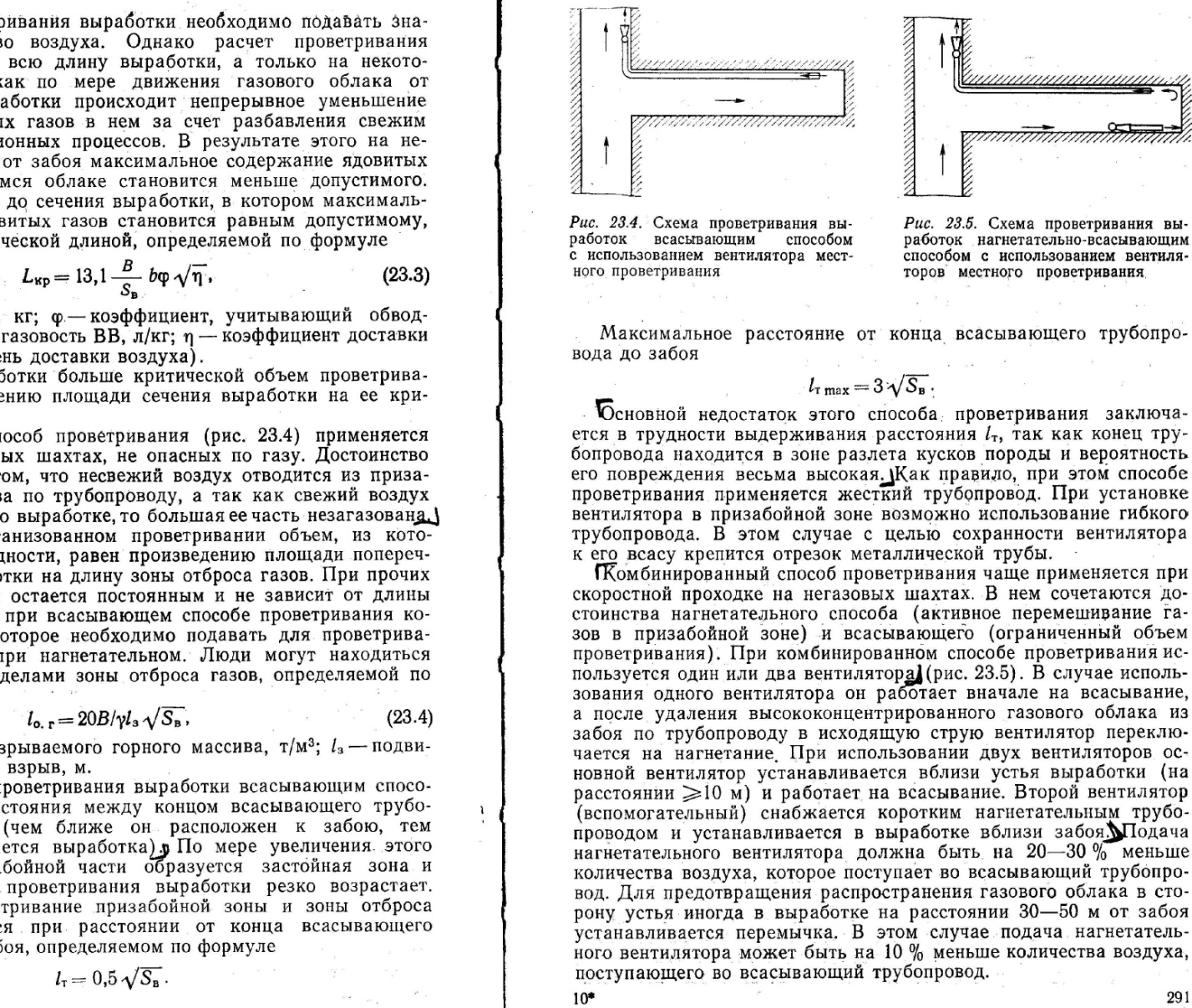

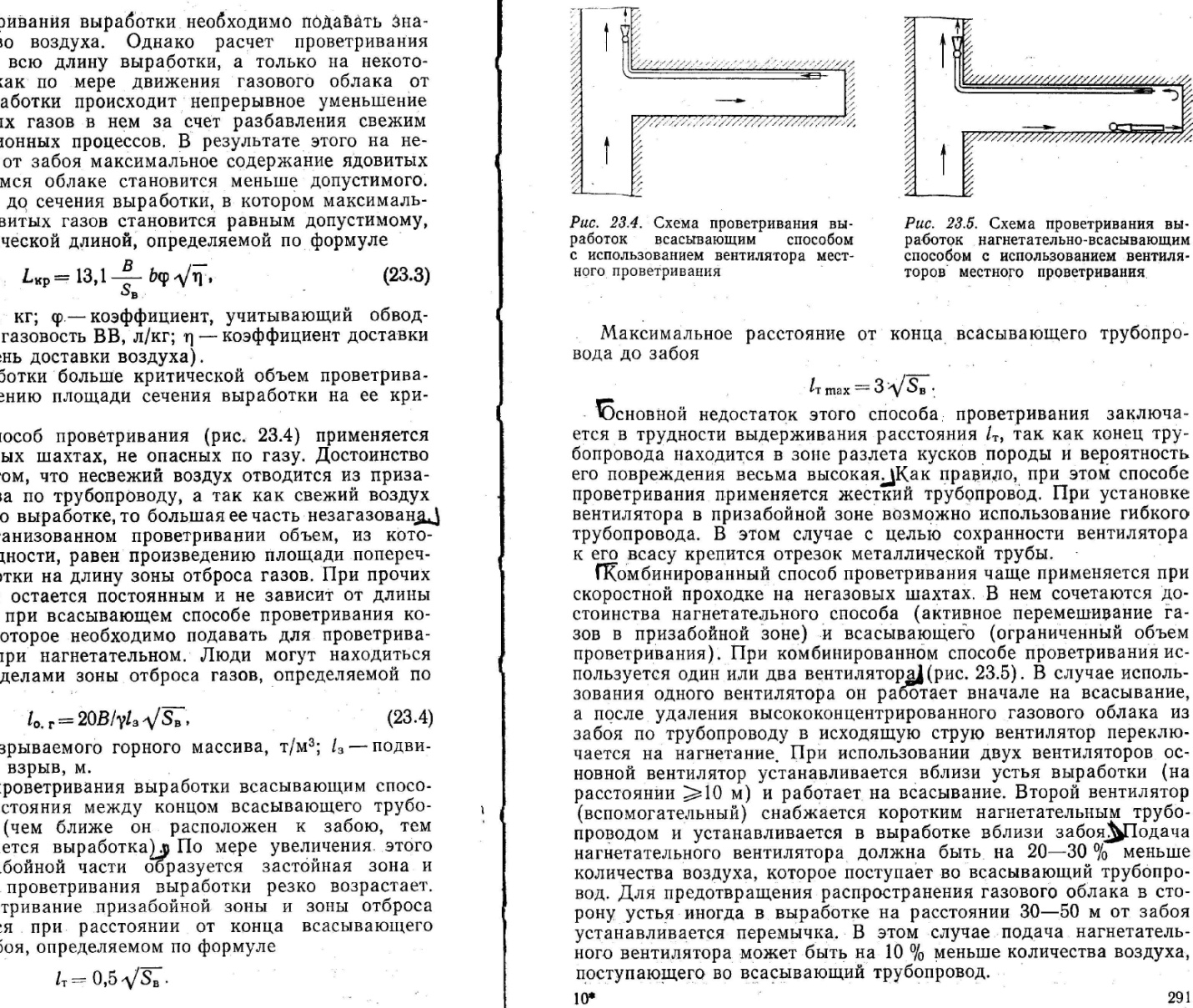

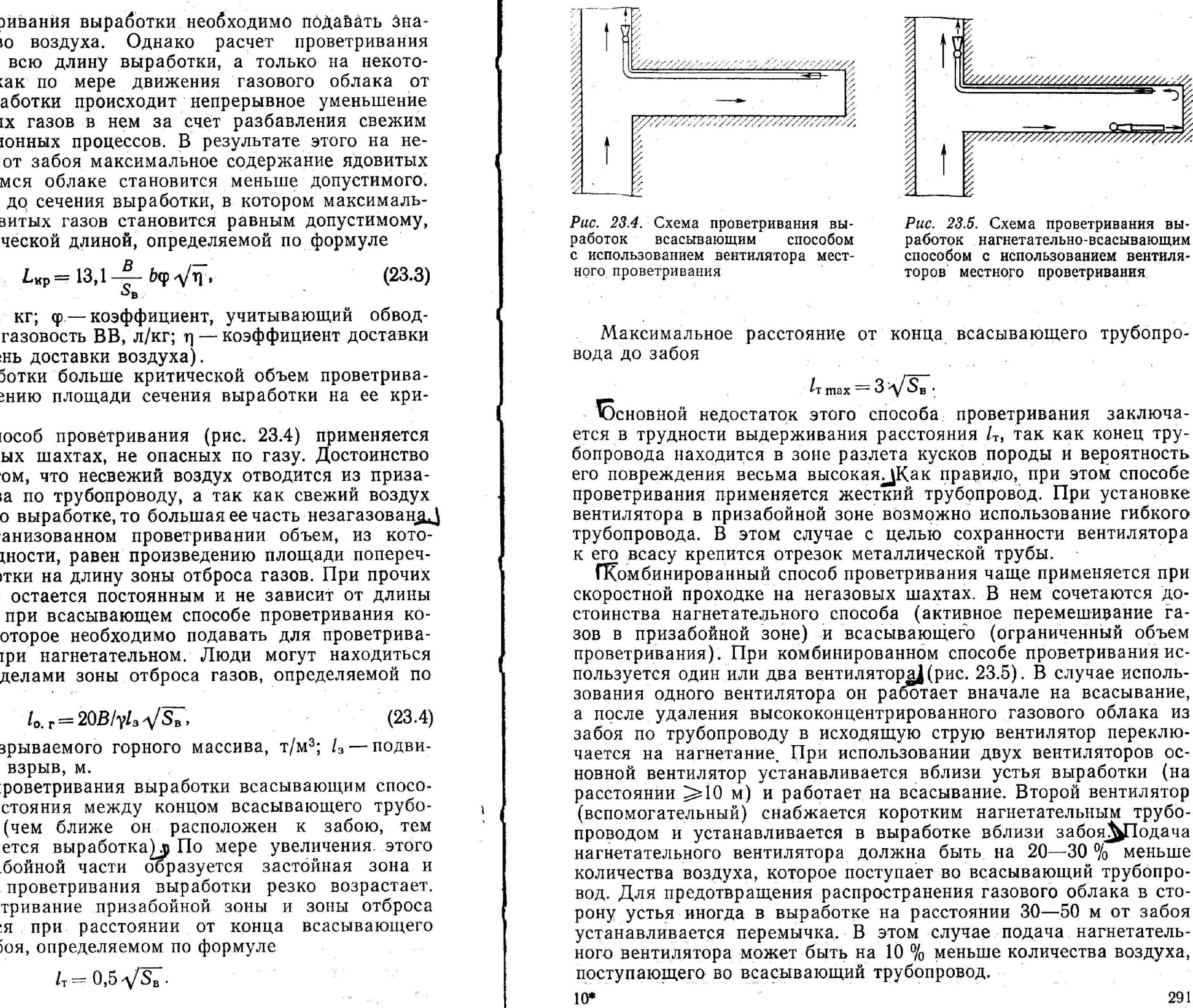

Всасывающий способ проветривания (рис. 23.4) применяется на угольных и рудных шахтах, не опасных по газу. Достоинство его заключается в том, что несвежий воздух отводится из призабойного пространства по трубопроводу, а так как свежий воздух поступает к забою по выработке, то большая ее часть незагазована. При правильно организованном проветривании объем, из кото­рого удаляются вредности, равен произведению площади попереч­ного сечения выработки на длину зоны отброса газов. При прочих равных условиях он остается постоянным и не зависит от длины выработки, поэтому при всасывающем способе проветривания ко­личество воздуха, которое необходимо подавать для проветрива­ния, меньше, чем при нагнетательном. Люди могут находиться в выработке за пределами зоны отброса газов, определяемой по формуле (23.4)

где y — плотность взрываемого горного массива, т/м3; l3 — подвигание забоя за один взрыв, м.

Эффективность проветривания выработки всасывающим способом зависит от расстояния между концом всасывающего трубо­провода и забоем (чем ближе он расположен к забою, тем быстрее проветривается выработка) По мере увеличения этого расстояния в призабойной части образуется застойная зона и продолжительность проветривания выработки резко возрастает. Эффективное проветривание призабойной зоны и зоны отброса газов обеспечивается при расстоянии от конца всасывающего трубопровода до забоя, определяемом по формуле

Максимальное расстояние от конца всасывающего трубопровода до забоя

Основной недостаток этого способа проветривания заключа­ется в трудности выдерживания расстояния lт, так как конец трубопровода находится в зоне разлета кусков породы и вероятность его повреждения весьма высокая. Как правило, при этом способе проветривания применяется жесткий трубопровод. При установке вентилятора в призабойной зоне возможно использование гибкого трубопровода. В этом случае с целью сохранности вентилятора к его всасу крепится отрезок металлической трубы.

Комбинированный способ проветривания чаще применяется при скоростной проходке на негазовых шахтах. В нем сочетаются достоинства нагнетательного способа (активное перемешивание газов в призабойной зоне) и всасывающего (ограниченный объем проветривания). При комбинированном способе проветривания используется один или два вентилятора (рис. 23.5). В случае использования одного вентилятора он работает вначале на всасывание, а после удаления высококонцентрированного газового облака из забоя по трубопроводу в исходящую струю вентилятор переключается на нагнетание. При использовании двух вентиляторов основной вентилятор устанавливается вблизи устья выработки (на расстоянии ≥10 м) и работает на всасывание. Второй вентилятор (вспомогательный) снабжается коротким нагнетательным трубопроводом и устанавливается в выработке вблизи забоя. Подача нагнетательного вентилятора должна быть на 20—30 % меньше количества воздуха, которое поступает во всасывающий трубопровод. Для предотвращения распространения газового облака в сторону устья иногда в выработке на расстоянии 30—50 м от забоя устанавливается перемычка. В этом случае подача нагнетательного вентилятора может быть на 10 % меньше количества воздуха, поступающего во всасывающий трубопровод.
