ВременнОе уплотнение цифрового канала.
•TDMA (Time Division Multiplexing Access) - временное мультиплексирование с разделением каналов.
При формировании групповых каналов для нескольких цифровых потоков выделяются кванты времени, в течение которых в среду передачи отсылается их информация.
Такой принцип уплотнения каналов называется уплотнением по времени, или временнЫм уплотнением.

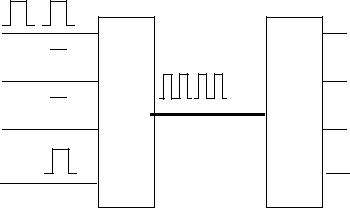

На рисунке МХ – мультиплексоры, 1- 2-3-4 – исходные цифровые каналы, 12341234 – уплотненный канал
1 MX 1234123..MX
2
3
4
Цифровые
мультиплексоры.
•- обьединение нескольких цифровых потоков данных в один
•- выделение из обьединенного потока отдельных более мелких потоков
•- перенос данных из одного уплотненного потока в другой (коммутация ячеек)
•Поток данных используется либо для телефонии, либо для других целей
•Полоса передачи данных кратна 64 кбит/c
– 128, 256, 512, 768, 2048 кбит/с
Стандартные цифровые
каналы: T1, E1, T2, E2, T3,
E3.
• T1=24х64кбит/с=1,5мбит/с (Америка и т.п.)
• Е1=32х64кбит/с=2мбит/с (Европа, Россия)
• T2=4хТ1=6мбит/с (Америка и т.п.)
• Е2=4хЕ1=8мбит/с (Европа, Россия и т.п.)
• T3=4хТ2=25мбит/с (Америка и т.п.)
• Е3=4хЕ2=33мбит/с (Европа, Россия и т.п.)

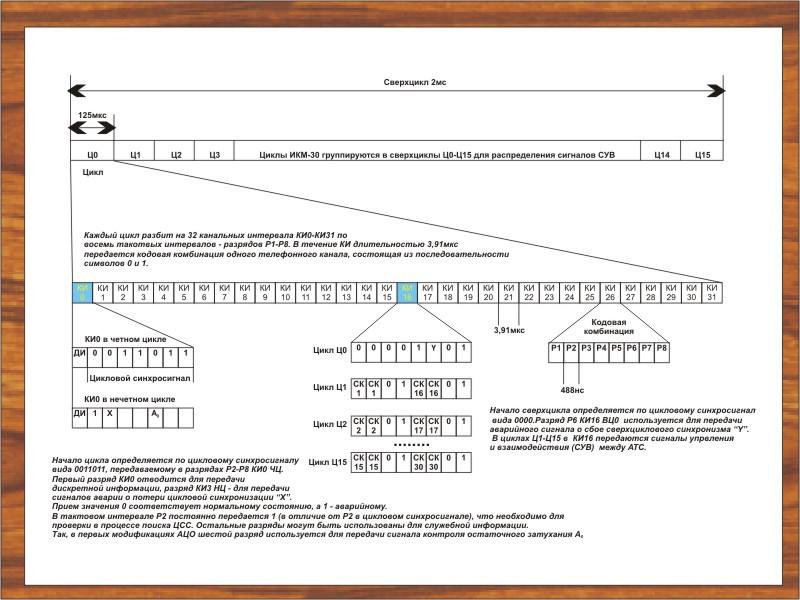

Структура потока E1
•
Структура потока E1
•Линии E1 работают с номинальной скоростью 2048 кбит/с.
•Передаваемые по линии E1 данные организованы в кадры (frame).
•Каждый кадр E1 содержит 256 битов, разделенных на 32 временных интервала (тайм- слота) по восемь бит в каждом и содержащих передаваемые данные.
•Скорость передачи составляет 8 000 кадров в секунду и, следовательно, для каждого канала данных (тайм-слота) обеспечивается полоса 64 кбит/с.
Сигнализация ОКС-7 и интерфейс
PRI.
•Интерфейс первичного уровня (англ. Primary Rate Interface, PRI) — стандартный интерфейс сети ISDN, определяющий дисциплину подключения станций ISDNк широкополосным магистралям, связывающим местные и центральные АТС или сетевые коммутаторы.
•Тайм-слот 0 и 16 используются для передачи служебной информации
•PRI является стандартом подключения офисов.
•Он основан на Т1в США, и E1 в Европе.
•Т1 состоит из 24 каналов, Е1 из 32.
•PRI состоит из различного числа каналов в зависимости от страны.
•В Северной Америке и Японии их число равно 23хB-каналам и 1хD- каналу (23х64Kbps цифровых каналов + 1х64Kbps сигнальный) на Т1 1.544 Mbps.
•В Европе и Австралии оно равно 30xB + 2xD на E1 2.048 Mbps.
•При этом каналы с 1 по 15 и с 17 по 31 - разговорные, 16 канал - канал с информацией, 0 - канал синхронизации.
•Подключение малых телефонных станций к городской телефонной сети может осуществляться по интерфейсу PRI (см.тарифы телефонных операторов)
Стандарт STM.
•Синхронная цифровая иерархия (СЦИ: англ. SDH — Synchronous Digital Hierarchy) — это система передачи данных, основанная на синхронизации по времени передающего и принимающего устройства.
•Стандарты СЦИ определяют характеристики цифровых сигналов, включая структуру фреймов (циклов), метод мультиплексирования, иерархию цифровых скоростей и кодовые шаблоны интерфейсов и т. д.
•Стандартизация интерфейсов определяет возможность соединения различного оборудования от разных производителей. Система SDH обеспечивает универсальные стандарты для сетевых узловых интерфейсов, включая стандарты на уровне цифровых скоростей, структуру фрейма, метод мультиплексирования, линейные интерфейсы, мониторинг и управление. Поэтому SDH оборудование от разных производителей может легко соединяться и устанавливаться в одной линии, что наилучшим образом демонстрирует системную совместимость.
•Система SDH обеспечивает стандартные уровни информационных структур, то есть набор стандартных скоростей. Базовый уровень скорости — STM-1 155,52 Mбит/с. Цифровые скорости более высоких уровней определяются умножением скорости потока STM-1, соответственно, на 4, 16, 64 и т. д.: 622 Мбит/с (STM-4), 2,5 Гбит/с (STM-16), 10 Гбит/с (STM-64) и 40 Гбит/с (STM-256).
|
Принципы мультиплексирования в |
• |
иерархии SDH |

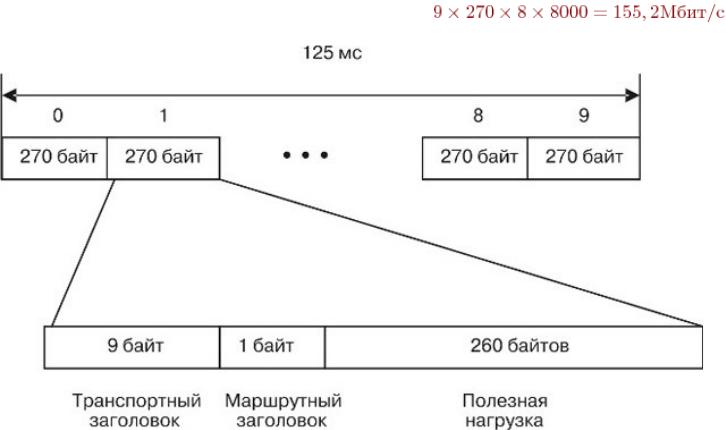

Принцип передачи сигналов заключается в том, что каждые |
|
|
125 мкс передается стандартный "синхронный транспортный |
|
модуль" (STM-Synchronous Transport Module). На рисунке |
|
модуль STM1. |
• |
При передаче в канал он содержит 9 временных положений, в |
|
каждом из которых содержатся 270 |
|
единицы). |
• |
|
Стандартный интерфейсы STM
•STM-1 155.520 Мбит/с
•STM-4 622 Мбит/с
• STM-16 |
2488 Мбит/с |
• STM-64 |
9.95 Гбит/с |
• STM-256 |
39.8 Гбит |
Транстелеком в молодости
•Транспортная сеть компании ОАО «Транстелеком» построена на SDH оборудовании компании Nortel, уровня STM4 и STM1 и является надежной опорной сетью для предоставления услуг телефонии и передачи данных.
•Применение SDH оборудования является хорошим решением для обеспечения надежности, резервирования, безопасности и безотказной работы наших клиентов.
•В случае аварии, связанной с обрывом оптического кабеля, SDH оборудование автоматически переключает основной канал на резервный, без перерыва связи.
•Опорные SDH мультиплексоры ОАО «Транстелеком» размещены на основных узлах МГТС и имеет STM1 стыки с ведущими операторами связи, таких как:
•Билайн Бизнес
•МТС
•Ростелеком
