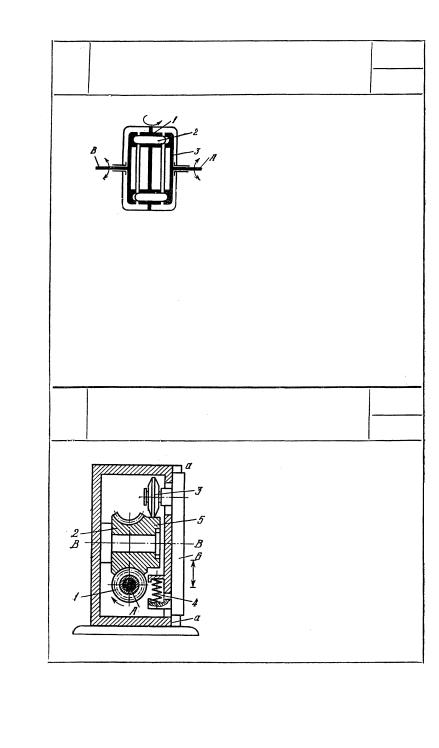

вкоторой имеются радиальные прорези с заложенными

вних сухарями — зубьями 2, враща-

ковые шайбы 3 и 4. Кулачковая шайба 3 имеет наружные выступы — кулачки, шайба 4 — внутренние. При вращении обоймы 1 кулачковые шайбы 3 и 4, а следовательно, и полуоси А и В воспринимают соответствующие крутящие моменты, имея одновременно с этим возможность вращаться с одинаковым или различным числом оборотов в минуту в зависимости от моментов

сопротивления, приложенных к полуосям A и В.

211

и число сухарей 2 подбираются так, что при вращении обоймы 1 сухари 2, упираясь своими концами в соответствующие выступы одного фланца, приведут во вращение другой фланец. В случае одинакового сопротивления вращению обоих фланцев скорости их будут одинаковы и равны скорости вращения обоймы 1. При разных сопротивлениях вращению фланец с большим сопротивлением начнет вращаться медленнее, чем обойма 1, сухари 2 будут отжиматься выступом этого фланца в сторону другого фланца и, нажимая на соответствующие выступы, ускорят вращение последнего. Если при неподвижной обойме 1 вращать один из фланцев, то другой получает вращение в обратную сто-

рону.

филю кулачка 5. Силовое замыкание механизма обеспечивается пружиной 4.

212

ПРОСТРАНСТВЕННЫЙ КУЛАЧКОВЫЙ КЗ

С зубчатым колесом 1, вращающимся вокруг неподвижной оси A — А, находятся в зацеплении зубчатые колеса 2 и 3, вращающиеся вокруг неподвижной оси В — В и имеющие различные, но мало отличающиеся числа зубьев. С зубчатыми колесами 2 и 3 жестко скреплены цилиндрические кулачки 4 и 5. Возвратно-поступа- тельное движение штанги 7 осуществляется воздействием паза а — а кулачка 5 на ролик 6, закрепленный на толкателе 7, движущемся возвратно-поступательно в неподвижных направляющих С — С. Зубчатые колеса 2 и 3 вместе с кулачками 4 и 5 свободно вращаются на валу 10 между упорными кольцами 9. Ролик 8, входящий в паз кулачка 4, жестко связан со стойкой. Вал 10 вместе с колесами 2 и 3 и кулачками 4 и 5 может свободно перемещаться вдоль своей оси. Вследствие разницы в числах зубьев колес 2 и 3 длина хода штанги 7 увеличивается, когда относительное положение кулачков 4 и 5 таково, что они вызывают движения штанги 7 и вала 10 в одинаковом направлении, и уменьшается, когда движения штанги 7 и вала 10 происходят в противоположных направлениях.

213

КУЛАЧ КОВО-ЗУБЧАТЫЙ КЗ

Цилиндрический кулачок 1, вращающийся вокруг неподвижной оси A, имеет профилированный выступ а, по сторонам которого перекатываются ролики 3 траверзы 9, входящей во вращательную пару В со звеном 2. Звено 2 расширенной втулкой b охватывает круглый эксцентрик 4, вращающийся вокруг неподвижной оси D. С эксцентриком 4 жестко связано червячное колесо 8, входящее в зацепление с червяком 7, вращающимся вокруг неподвижной оси С. С кулачком 1 жестко связано зубчатое колесо 5, входящее в зацепление с колесом 6, жестко связанным с червяком 7. При вращении кулачка 1 звено 2 получает сложное движе-

ние.

214

2. МЕХАНИЗМЫ С ОСТАНОВКАМИ (3128—3133)

щийся по профилю кулачка 1. Звено 7 входит во вращательную пару С с ползуном 8,

скользящим в кулисе 4, которая вращается вокруг неподвижной оси E. Профиль кулачка 1 выполнен так, что точка С звена 7 описывает траекторию, кэторая на некотором участке прямолинейна. Поэтому кулиса 4 вращается с остановкой в те периоды времени, когда точка С движется по прямолинейному участку

На валу 1 свободно вращается вокруг неподвижной оси А зубчатое колесо 6, приводящее в движение колесо 7, вращающееся вокруг неподвижной оси В, число зубьев которого в два раза меньше числа зубьев колеса 6. На втулке 2, жестко соединенной с валом 1, помещается собачка 3, конец а которой под действием пружины 5 обеспечивает сцепление колеса 6 со втулкой 2 и его вращение. Со стойкой жестко связан кулачок 4, имеющий профилированную поверхность, выключающий собачку 3 из зацепления через каждую половину оборота колеса 6. Таким образом, при вращении вала 1 колесо 7 вращается с остановками. В силу выбранного передаточного отношения время остановки колеса 7 равно времени его движения и равно времени поло-

вины оборота колеса 6.

215

лении в неподвижных направляющих, поворачивая вместе с тем

ние с колесом 5, стопоря движение последнего. Далее ползун 3 возвращает рейку в исходное положение.

216

217

Винтовое колесо 13 вращается вокруг неподвижной оси А и входит в зацепление с винтовым колесом 14, вращающимся вокруг неподвижной оси В вала 12. Колесо 14 жестко соединено с валом 12. При непрерывном вращении вала 12 ползуну 1 посредством муфты 2, вала 15 и кривошипа 3 сообщается прерывистое движение периодическим включением и выключением муфты 2. Включение муфты 2 осуществляется часовым механизмом, не показанным на рисунке. Рычаг 4 под действием часового механизма перемещается вниз вместе со звеном 5. При этом кулачок 6 вместе с правой половиной муфты 2 под действием пружины 7, перемещаясь по шлицевому валу 15, входит в зацепление с левой половиной муфты 2 и вал 15 начинает вращаться. Поворачиваясь, кулачок 6 освобождает верхний штифт 8, который под действием сжатой пружины 9 начинает перемещаться по кулачку 6, отжимая правую половину муфты 2 так, что вал 15, повернувшись на угол 180°, останавливается. После срабатывания часового механизма звено 5 под действием пружины 10 поднимается и, прежде чем верхний штифт 8 успеет выйти из зацепления с кулачком 6, нижний штифт 11 займет первоначальное положение, фиксируя выключенное положение кулачка 6. Таким образом, вал 15 периодически поворачивается на 180°, а ползун 1 совершает прерывистое возвратно-поступательное дви-

жение в неподвижной направляющей f.

218

3. МЕХАНИЗМЫ ДЛЯ ВОСПРОИЗВЕДЕНИЯ КРИВЫХ (3134)

219

4. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ ОПЕРАЦИЙ (3135—3138)

КУЛАЧКОВО-ЗУБЧАТЫЙ КЗ

Механизм служит для воспроизведения прямолинейного поступательного движения в функции двух независимых переменных. Положение звена 4 задано в функции положения кулачка 1:

z = f(xА, а),

где xА — координата точки А соприкоснове-

ния толкателя 3 с кулачком 1; а — угол поворота кулачка 1. Толкатель 3 совершает одновременно поступательное движение вверх или вниз и вправо или влево. Винт 2 вращается по закону изменения xА. Толка-

тель 3, снабженный зубчатой рейкой, вращает колесо 5 пропорционально величине г, а зубчатое колесо 5 приводит в движение рейку 4, движущуюся в неподвижных направляющих по закону
