КУЛИСНО-РЫЧАЖНЫЙ

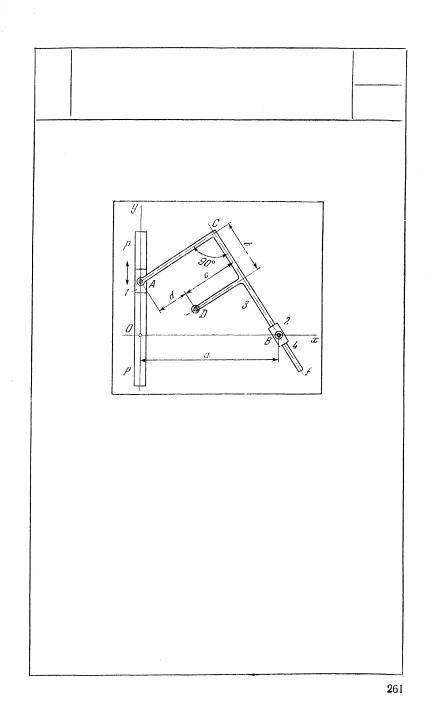

Ползун 1 скользит в неподвижных направляющих р — р, ось которых совпадает с осью Оу. Звено 3, имеющее форму коленчатого рычага с углом 90° при точке С, входит во вращательную пару А с ползуном 1 и стороной Сf скользит в ползуне 2, вращающемся вокруг неподвижной оси В. При движении ползуна 1 в направляющих р — р точка D звена 3 описывает алгебраическую кривую 4-го порядка, уравнение которой

(x3 — ах + cd)2- + (ух — bc)2 = (ab + dy — bx)2 ,

где a, b, с и d — постоянные размеры меха-

низма.

При а = АС точка D описывает алгебраическую кривую 3-го порядка.

КР

ВК

КУЛИСНО-РЫЧАЖНЫЙ 1170 МЕХАНИЗМ НЕУБЕРГА — ПОЛЫНОВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ КРИВЫХ 4-ГО ПОРЯДКА

Ползун 1 скользит в неподвижных направляющих р — р, ось которых совпадает с осью Оу. Звено 3, имеющее форму коленчатого рычага с углом 90° при точке С, входит во вращательную пару А с ползуном 1 и стороной Сf скользит в ползуне 2, вращающемся вокруг неподвижной оси В. При дви-

(х2 — ах + cd)2 + (ух + bx)2 = (ab + dy — bx)2,

где а, b, с и d — постоянные размеры механизма .

При а = АС точка D описывает алгебраическую кривую 3-го порядка.

КР

ВК

Крестообразный ползун 1 с взаимно перпендикулярными осями скользит в направляющей р. Звено 3 скользит в ползуне 1 и входит во вращательную пару K со звеном 4, которое скользит в ползуне 5, входящем во вращательную пару А с ползуном 1. Ролик 2 с острым ребром вращается вокруг оси а — а. При движении ползуна 1 вдоль оси х — х направляющей р ролик 2, врезаясь острым ребром в плоскость чертежа, в каждый момент движется вдоль прямой AК. Звено 3 движется в направлении, перпендикулярном к оси x — х. Огибающая последовательных положений прямой АК представляет собой логарифмическую или показательную кривую, уравнение которой

y = keax,

КР

вк
