Длины звеньев механизма удовлетворяют усло-

винтовую пару D со звеном 2 и в поступательную пару Е с ползуном 6. Звено 4, вращающееся вокруг неподвижной оси А, входит во вращательные пары В и С со звеньями 5 и 3, которые входят во вращательные пары D и Е с ползунами 2 и 6. При вращении звена 1 звенья 2 и 6 получают подобные поступательные движения с коэффициентом подобия, равным k, осуществляя процесс копирования. Зубчатые колеса 7, 8, 9 и 10

приводят во вращение копируемые объекты.

401

Звено 4 вращается вокруг неподвижной оси D. Звено 1 входит со звеном 4 в цилиндрическую пару, со звеном 5 — во вращательную пару и со звеном 6 — в винтовую пару. Звено 2 входит во вращательные пары A и B со звеньями 6 и 3. Звено 3, вращающееся вокруг неподвижной оси Е, входит во вращательную пару С со звеном 5. При вращении звена 1 звено 6 движется поступательно вдоль оси z — z и через звено 2 передает движение звену 3, с которым жестко связан руль а. Звено 1 может вращаться

и скользить в подшипнике 4.

402

403

движной направляющей d. Звенья 3 и 4 входят во вращательную пару Е. При вращении звена 1 звено 2 движется поступательно, осуществляя зажим обрабатываемого изделия.

404

При вращении закрепленного в патроне винта 3 рейки 2, несущие клиновые направляющие а, перемещают кулачки 1 к центру или от центра.

405

ВР

2146 ВИНТОВОЙ МЕХАНИЗМ ПИШУЩЕЙ РУЧКИ

ЦУ

Головка а звена 1 вращается вокруг оси у — у. Звено 1 входит в поступательную пару А со звеном 2, которое входит в винтовую пару с корпусом ручки, на которой имеется винтовая резьба b с большим углом подъема. При вращении звена 1 звено 2 совершает винтовое движение.

ВР

2147 ВИНТОВОЙ МЕХАНИЗМ ПИШУЩЕЙ РУЧКИ

ЦУ

Головка а звена 1 вращается вокруг оси у — у. Звено 1 имеет винтовую резьбу b с большим углом подъема. Штифт с звена 2 скользит в прорези b и в направляющей f корпуса ручки. Вращательное движение звена 1 преобразуется в поступательное движение звена 2.

406

ВР

2148 ВИНТОВАЯ РУЧНАЯ ДРЕЛЬ

ЦУ

Звено 2 имеет винтовую резьбу с

большим углом подъема. Звено 1 входит со звеном 2 в винтовую пару. Поступательное движение звена 1 преобразуется во вращательное движение сверла а звена 2.

ВР

2149 ВИНТОВОЙ КОМПЕНСАТОР ЛЮФТА

ЦУ

Звено 1 входит в винтовые пары A и В с гайками 3 и 2. Гайка 2 входит в винтовую пару С с гайкой 3. Гайка 2 имеет зубья а, расположенные по наружной поверхности гайки. При помощи дополнительной гайки 2, ввернутой в основную гайку 3, устраняется люфт в винтовой па-

ре. Положение дополнительной гайки 2 фиксируется пластинкой 4, закладываемой в зубья гайки 2.

407

Звено 1 входит во вращательную пару D со звеном 2 и в винтовую пару Е с неподвижным звеном. Прорезью b звено 2 скользит по неподвижной детали с. При вращении звена 1 шпиндель а звена 2 движется поступательно вдоль оси х — х.

408

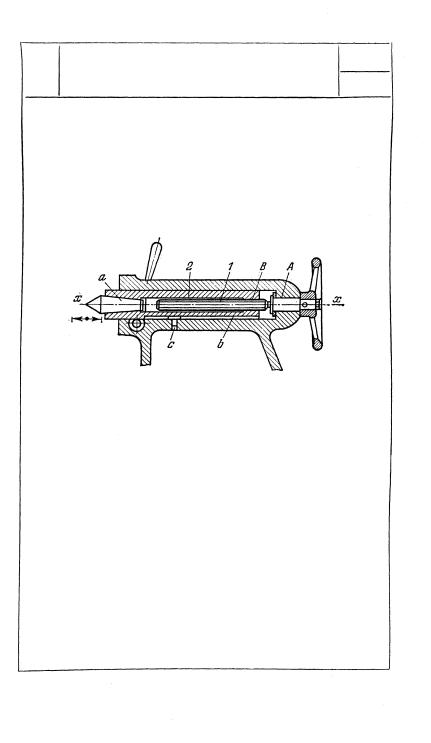

Звено 1 входит во вращательную пару A с неподвижным звеном и в винтовую пару В со звеном 2. Прорезью b звено 2 скользит по неподвижной детали с. При вращении звена 1 шпиндель а звена 2 движется поступательно вдоль оси х — x.

409

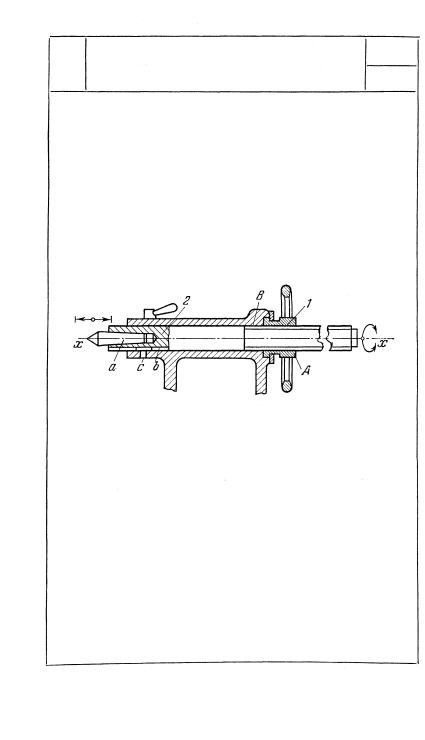

Звено 1 входит во вращательную пару А с неподвижным звеном и в винтовую пару В со звеном 2. Прорезью b звено 2 скользит по неподвижной детали с. При вращении звена 1 шпиндель а звена 2 движется поступательно вдоль оси х — х.
