12.МЕХАНИЗМЫПРОЧИХЦЕЛЕВЫХ УСТРОЙСТВ (2064)
РКл
2064 |
КЛИНОВОЙ МЕХАНИЗМ ЗАМКА |
ЦУ
Ключ 1 имеет клиновые гнезда 3 различных размеров, В обойме 4 скользят детали 2, имеющие размеры, подобранные так, чтобы при вхождении их в гнезда 3 ключа 1 они выравнивали положения деталей 5, заключенных в неподвижной части замка. Поворот ключа 1 возможен только при соответствующем подборе размеров клиновых деталей 2, входящих в гнезда 3. Пружины 6 обеспечивают силовое замыкание меха-
низма.
XII

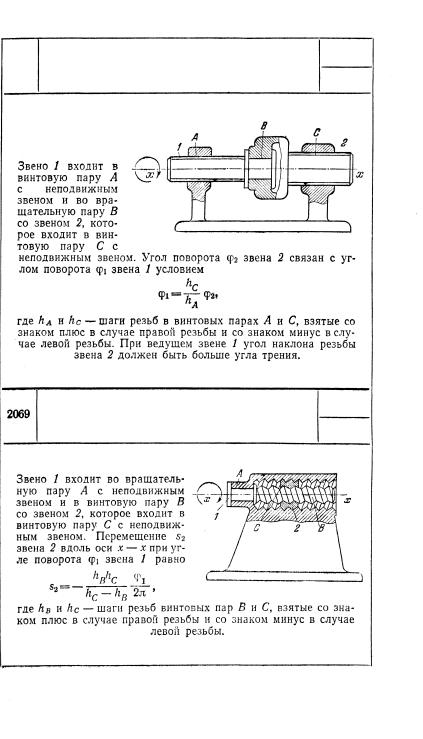

ВИНТО-РЫЧАЖНЫЕ МЕХАНИЗМЫ
ВР
1. Механизмы трехзвенные общего назначения Т (2065—2089). 2. Механизмы четырехзвенные общего назначения Ч (2090—2092). 3. Механизмы пятизвенные общего назначения П (2093—2101). 4. Механизмы многозвенные общего назначения М (2102—2104). 5. Механизмы сортировки, подачи и питания СП (2105). 6. Механизмы молотов, прессов и штампов МП (2106—2108). 7. Механизмы переключения, включения и выключения ПВ (2109—2110). 8. Механизмы регуляторов Рг (2111— 2112). 9. Механизмы грузоподъемных устройств Гп (2113). 10. Механизмы точной установки ТУ (2114—2118). 11. Механизмы для математических операций МО (2119—2130). 12. Механизмы тормозов Тм (2131). 13. Механизмы измерительных и испытательных устройств И (2132—2135). 14. Механизмы прочих целевых устройств ЦУ (2136—
2152).
