Электростатический дисковый мотор

Первый Эксперимент

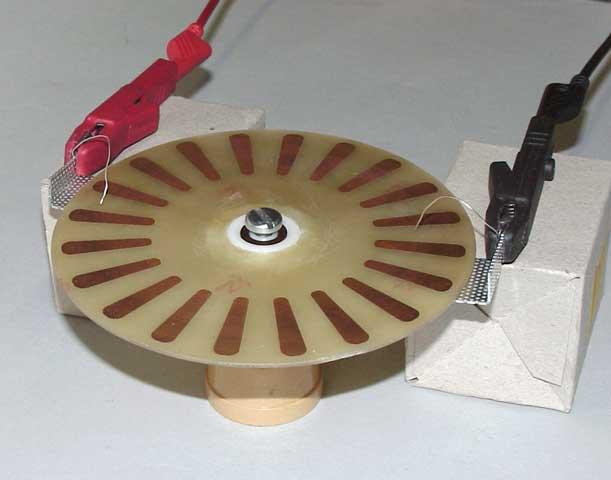

Принцип Электростатической машины Influenzmaschine является обратимым. Если две машины связать друг с другом, одна может быть генератором а другая мотором Motor. Несколько улучшенный и более простой принцип только с одним диском и без Нейтрализаторов применен в этом простом опыте. Диск – здесь это печатная плата из фольгированного стеклотекстолита 13 см диаметром, на котором вытравлено 20 сегментов. Подшипник - это очень легко трущийся пластиковый подшипник. Напряжение подают с обеих сторон на жесть и одновременно на дуги из проволоки в верхнюю часть диска так чтобы они касались его поверхности и при вращении сегментов.

Проволочки-иголки лежат точно в направлении движения (в направлении против часовой стрелки) выше уголка из сетчатой жести. В проволочке-иголке возникает коронный разряд, вследствие чего заряды переносятся на сегмент диска. Затем он отталкивает себя от одноименно заряженной жестянки. Вследствие этого раскручивается сам мотор. На противоположной стороне заряды обратной полярности откачиваются проволочкой из секторов которые и отталкиваются также заряженной жестью, прежде чем заряд снова перенесется проволочкой-острием обратной полярности и вновь отталкивание возобновляется. Принцип можно формировать для демонстрационной четырехполюсной модели гораздо более эффективно. Сверх этого будут всегда два смежных электрода подающих с различной полярностью. Равнополюсные электроды лежат друг напротив друга. Четырехполюсное исполнение является компенсированным, так как заряженный сегмент имеет более значительный заряд по отношению к следующему электроду, таким образом действие его более мощно.

Второй комплект коронирующих заостренных электродов которые кое-что кончаются в середине электродов между двумя обкладками, имеют функцию выбрасывать заряды еще эффективнее на сегменты. Так как непосредственно под первым коронирующим электродом находится одноименно заряженный диск. Вследствие этого много зарядов отталкиваются и таким образом многие не могут собраться на сегменте. В середине между обоими сегментами начинает действовать уже сила отталкивания следующего электрода Косым положением коронирующих электродов достигают, что бы заряды стекали несколько косо, более по касательной к радиусу диска, к направляющей его вращения и таким образом заряды отсасываются на сегменты более действенно. Все же и короткий электрод важен, чтобы появилась сила отталкивания, а неодноименные заряды удалялись точно тогда, когда сегмент прешел край электрода . Потому что сила отталкивания была бы направлена против направления вращения диска и тормозила бы его. Эта функция может быть сравнима например с Нейтрализатором, в Электрофорной машине, Influenzmaschine только что заряды отводятся здесь не относительно земли, а одинаково на противоположные полюса.

Это видео показывает, как мотор запитывается Электрофорной машиной, Influenzmaschine . Уже после нескольких оборотов он начинает раскручиваться самостоятельно. Разгон сопровождается сильным шелестом, который растет с увеличением числа оборотов. Это нужно приписывать очень незначительному току при разгоне. Вследствие этого исходное напряжение Электрофорной машины может быть вначале гораздо более высоко, чем позднее, когда мотор потребляет уже больший ток.

Если мотор запитывается от строчного трансформатора Zeilentrafo то разгон гораздо сильнее, так как он выдает больший ток. В фоновом режиме можно слышать звуки после включения строчного трансформатора. Также здесь мотор шелестит в начале гораздо сильнее, так как в этом случае напряжение без тока нагрузки поднимается легко. Напряжение было установлено при этом видео немного ниже напряжения пробоя и равнялось 18 кВ.

Конструирование:

При конструировании этой модели необходимо придерживаться нескольких важных пунктов:

• Пошипник должен быть очень легко-вращающимся и находится в состоянии скольжения. Все нормальные шарикоподшипники со смазочным материалом не подходят, они имеют слишком большое трение. Лучше всего подойдут подшипники из пластмассы со стеклянными шариками. Эти подшипники не смазывающиеся, и они легко приходят в состоянии скольжения. Если в вашем распоряжении нет никакого пластмассового подшипника нормальные также можно использовать, если всю смазку вымыть наружу и подшипник использовать сухим, без сальниковых колец. Диск должен вращаться в любом случае так легко, что бы вращение длилось около одной минуты, при прокручивании его от руки!

• Все углы и канты должны округляться. Особенно в дисках важно, чтобы не встречался никакой коронный разряд так как иначе заряды обратной полярности попадают на сегменты и ослабляют мощность двигателя. Все винты должны быть заглублены и быть окружены круглыми кантами. Также основания для электродов округлены на нижней стороне и укреплены снизу винтами из пластмассы на фундаментной плите.

• Коронирующие электроды должны быть обработаны очень чисто исключая любую заостренность. Уже маленькая округлость во главе, которая может возникнуть из-за повреждения, может предотвратить создание коронного разряда. Это должно контролироваться в затемненном помещении, есть ли на каждом электроде корона. Поэтому может быть, что один или несколько электродов не работают правильно и мотор может не достигать высокого числа оборотов.
