МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«МИРЭА – Российский технологический университет»
РТУ МИРЭА
|
Институт тонких химических технологий им. М.В. Ломоносова |
|
(наименование Института)
|
Кафедра процессов и аппаратов химической технологии |
|
(наименование кафедры)
Домашнее задание на тему:
Расчет тарельчатых колонных аппаратов
Вариант 4
Работу выполнил
Гуськов Дмитрий
Студент группы
ХББО-03-16
Руководитель работы
Москва, 2019
Дано:
Рассчитать процесс непрерывной ректификации бинарной системы сероуглерод-четыреххлористый углерод, поступающей в количестве L1=4800 кг/ч с концентрацией а1=30%. Необходимо получить продукт с концентрацией a2=99% и кубовой остаток с концентрацией a0=0,7%. Коэффициент избытка флегмы σ=1,7. КПД тарелки η=0,54. Давление греющего пара, обогревающего куб колонны, Pгр=2,5 атм.
Определить:
-
число действительных и теоретических тарелок;
-
диаметр колонны;
-
расходы тепла и греющего пара в кубе, охлаждающей воды в конденсаторе;
-
определить поверхность теплообмена конденсатора.
Описание технологической схемы ректификационной установки:
В куб внизу колонны заливается бинарная жидкость с содержанием низкокипящего компонента (НКК) концентрации а1, нагревается и испаряется. Пары, обогащенные НКК, состава y поднимаются вверх, выходят из колонны и полностью конденсируются в конденсаторе до состояния кипящей жидкости. Она возвращается в колонну, стекает вниз и контактирует с восходящим потоком пара.

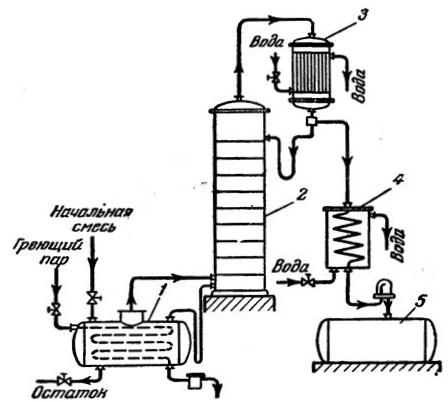

Рисунок 1.1. Схема ректификационной установки
1-обогревающее устройство, 2-ректификационная колонна, 3-конденсатор, 4-холодильник дистиллята, 5-сборник
-

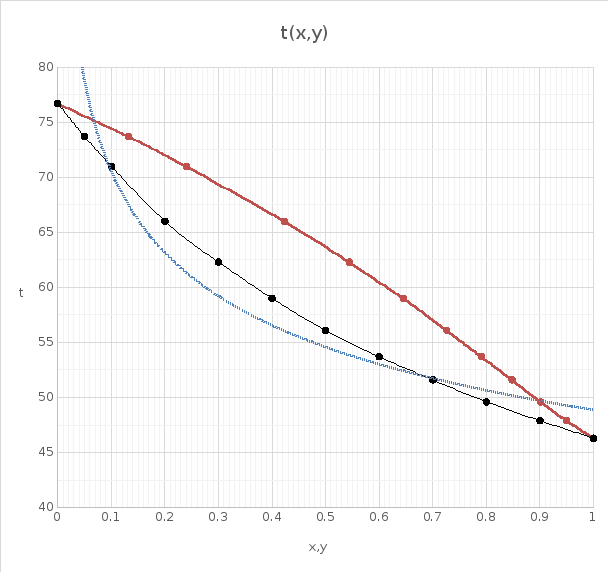

Подбор данных по равновесию и построение диаграмм фазового равновесия Y=f(X) и t=f(X,Y).
t |
х |
у |
46,3 |
1 |
1 |
47,9 |
0,9 |
0,95 |
49,6 |
0,8 |
0,901 |
51,6 |
0,7 |
0,848 |
53,7 |
0,6 |
0,791 |
56,1 |
0,5 |
0,726 |
59 |
0,4 |
0,645 |
62,3 |
0,3 |
0,544 |
66 |
0,2 |
0,423 |
71 |
0,1 |
0,24 |
73,7 |
0,05 |
0,132 |
76,7 |
0 |
0 |
-
Пересчет массовых концентраций в мольные
-
Расчет флегмового числа
-
Минимальное флегмовое число
-
-
Действительное флегмовое число
-
Определение числа теоретических и действительных тарелок
-
Определение рабочей высоты колонны
где h=0,2-0,6 м – межтарельчатое расстояние
-
Определение потоков в колонне
-
Поток в кубе:
-
-
Поток в дистилляте:
-
Проверка:
- верно
-
Расчёт диаметров укрепляющей и отгоняющей колонны
Для решения необходимы равновесные данные для всех концентраций. Сведем их все в таблицу:
|
a |
x |
y |
t |
1 |
0,3 |
0,464 |
0,7 |
57,1 |
2 |
0,99 |
0,995 |
0,997 |
46,5 |
0 |
0,007 |
0,014 |
0,4 |
75,8 |
-
Расчет диаметра колонны в укрепляющей части:
Плотности сероуглерода и четыреххлористого углерода при t2=46,5°С находим из справочных данных:
ρсероуглерода=1225,1 кг/м3; ρчетыреххлористого углерода=1542,6 кг/м3
-
Расчет диаметра колонны в отгонной части:
Плотности сероуглерода и четыреххлористого углерода при t0=75,8°С находим из справочных данных:
ρсероуглерода=1183,7 кг/м3; ρчетыреххлористого углерода=1486,5 кг/м3
Тепловой расчет
-
Расчет расхода тепла в кубе и конденсаторе
-
Расход тепла в кубе
-
Справочные данные:
Са= 1,03 кДж/кг*К
Сb= 0,92 кДж/кг*К
ra= 345 кДж/кг
rb= 197 кДж/кг
-
Расход тепла в конденсаторе
-
Расчет расхода греющего пара и охлаждающей воды
-
Расход греющего пара
-
rгп = 2183 кДж/кг (при Ргп = 2,5 атм)
-
Расход охлаждающей воды
Св- теплоемкость воды при t=21,5° (средняя температура в конденсаторе)
-
Расчет поверхности теплообмена кипения
Kкип=1210 Вт/м2К
.
Kконд=700 Вт/м2К
