Сушка / 14 вариант
.docxДано:
G1 = 2000 кг/час
u1 = 20 %
u2 = 5 %
Vвл = 12800 м3/час
t0 = 10 °C
φ0 = 80 %
t2 = 45 %
Р = 8 атм
Найти:
t1, Vсух, Gгп - ?
Решение:
-
Составляем таблицу: вносим известные данные:
|
0 |
1 |
2 |
I, кДж/кг |
27 |
116 |
116 |
x, кг/кг |
0,0062 |
0,0062 |
0,027 |
φ, % |
80 |
<5 |
45 |
t, °C |
10 |
98 |
45 |

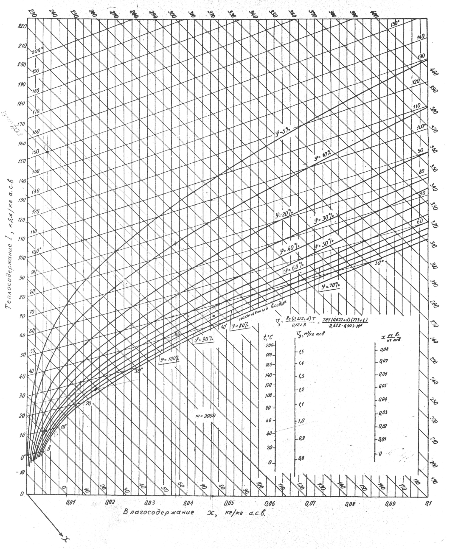

По данным значениям находим точки 0 и 1 на диаграмме Рамзина и вносим значения в таблицу;
По номограмме по номограмме на основе табличных данных: t0, x0. νуд = 0,83 м3/кгАСВ
Зная x2 и t2 находим I2 и φ2; заносим в таблицу.
Поскольку процесс сушки идеальный, то x0= x1, а I2= I1. По диаграмме и значениям x1, I1 определяем φ1 и t1:
Температура воздуха после калорифера равна t1 = 98 °C
-
По номограмме проводим прямую между точками x2 и t2 и определяем νуд2=0,96
-
Ргп= 8 атм, тогда tпара=171°C, i = 2769 кДж/кг, св=4,187кДж/(кг*град)
0 2 1
