Горизонтальная крановая нагрузка от поперечного торможения тележек с грузами

Нормативное значение горизонтальной нагрузки, направленной поперек кранового пути и вызываемой торможением электрической тележки для мостового крана с гибким подвесом груза:

;

Нормативная горизонтальная сила на колесо мостового крана:

;

Расчетная горизонтальная сила:

;

Расчетная горизонтальная сила приложена к поперечной раме в уровне верхнего пояса подкрановой балки.

1.3 Статический расчет поперечной рамы

Статический расчет поперечной рамы заключается в определении изгибающих моментов , продольных сил и поперечных сил , действующих в характерных сечениях стоек от постоянной и кратковременных нагрузок.

Статический расчет рамы выполнен с помощью ЭВМ.

Исходные данные:

Пролет поперечной рамы, .

Высота верхней части колонны, .

Высота колонны, .

Постоянная равномерно распределенная погонная нагрузка .

Снеговая равномерно распределенная погонная нагрузка .

Активная составляющая равномерно распределенной нагрузки эквивалентной погонной ветровой нагрузки .

Активная составляющая сосредоточенной ветровой нагрузки в уровне верха стойки: .

Тормозная сила .

Максимальный момент от постоянной нагрузки от вертикальной крановой нагрузки, .

Минимальный момент от постоянной нагрузки от вертикальной крановой нагрузки, .

Сопряжение ригеля с колонной – шарнирное.

Расчетная схема плоской поперечной рамы:

Постоянная нагрузка:

Снеговая нагрузка:

Ветровая нагрузка слева – направо:

Ветровая нагрузка справа – налево:

на левой стойке:

на правой стойке:

Торможение крана на левой стойке (усилие внутрь):

Торможение крана на правой стойке (усилие внутрь):

2. Расчет и конструирование колонн производственного здания

2.1 Расчет и конструирование надкрановой части внецентренно сжатой колонны сплошного сечения

Определение коэффициентов расчетных длин:

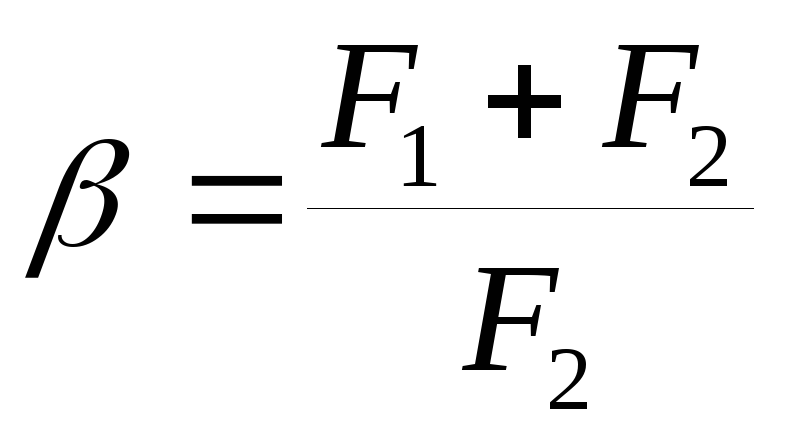

Коэффициенты расчетной длины ₁ для нижнего участка одноступенчатой колонны следует принимать в зависимости от отношения и величины , _.

Момент инерции нижней части колонны:

, где

N – нормальная сила в нижней части колонны от постоянной нагрузки и снега;

R – расчетное сопротивление материала колонны;

k₁ – коэффициент, равный при шаге рам 12 м k₁=3,0;

k₂ – коэффициент k₂=1,2;

e и m – высота сечения верхней и нижней частей колонн.

;

Момент инерции верхней части колонны:

При шарнирно-опертом конце стойки значения коэффициента ₁ для нижнего участка колонны следует определять по формуле

, (166)

где ₁₂ – коэффициент расчетной длины нижнего участка при F₁ = 0;

₁₁ – коэффициент расчетной длины нижнего участка при F₂ = 0.

Значения коэффициентов ₁₂ и ₁₁ следует принимать:

при шарнирно-опертом верхнем конце – по табл., 69;

_;

, ;

;

_;

;

Определение расчетных длин:

А) В плоскости поперечной рамы

;

Б) Из плоскости поперечной рамы
