8. Выбор монтажных кранов.

Выбор кранов производится в зависимости от объемно - планировочной и конструктивной характеристики здания - размеров, габаритов и веса сборных конструкций, степени укрупнения и подачи их на монтаж, объем и задание сроки выполнения монтажных работ, условия производства работ. Исходя из указанных данных выбирают рабочие параметры кранов: высоту подъема крана, вылет стрелы и грузоподъемность крана.

Выбор монтажного крана осуществляется по четырём параметрам:

1. Высота подъёма крюка

2. Максимальная грузоподъёмность

3. Вылет стрелы

4. Длина стрелы

1. Высота подъёма крюка ,определяем по формуле:

,

где, – превышение площадки опирания монтируемого элемента над уровнем стоянки крана;

– запас по высоте для переноса монтируемой конструкции над ранее установленными элементами и конструкциями (0,5м);

– высота монтируемого элемента;

– высота строп от верха конструкции до крюка крана;

Высота подъема крюка для элементов здания, представлена в табл. 5

Таблица 5. Высота подъема крюка

Наименование элемента	H0, м	Hз. , м	Hэл. , м	Hстроп. , м	Hкр. , м
Крайние и средние колонны	0	0,5	9,45	1,5	11,45
Колонны фахверка	0	0,5	11,7	1,5	13,70
Подкрановые балки	4,5	0,5	0,82	2,9	8,72
Фермы покрытий	8,4	0,5	1,95	9,6	20,45
Плиты покрытий	10,35	0,5	0,25	4,2	15,30
Стеновые панели	10	0,5	1,5	1,8	13,8
Оконные блоки	7,2	0,5	1,2	1,8	10,7

2. Максимальная грузоподъёмность

Необходимая максимальная грузоподъёмность крана определяется по формуле:

,

где - необходимая максимальная грузоподъёмность крана;

- вес конструкции;

- вес стропа для рассматриваемой конструкции;

Табл.6 Необходимая грузоподъемность

Наименование элемента	P, т	qстр., т	Q, т	, т
Крайние и средние колонны	5,675	0,003	5,678	6,870
Колонны фахверка	3,51	0,001	3,511	4,248
Подкрановые балки	4	0,004	4,004	4,845
Фермы покрытий	2,75	0,007	2,757	3,336
Плиты покрытий	2,75	0,005	2,755	3,334
Стеновые панели	0,086	0,001	0,087	1,105
Оконные блоки	0,17	0,001	0,171	0,207

3. Вылет стрелы и длину стрелы определяем аналитическим способом:

а) монтаж колонн массой 5,675 (т), высотой 9450 (мм)

Рисунок 7. Схема к выбору крана для монтажа колонн

м,

м,

м,

Принимаем кран Liebher LTM1050 ,

длина стрелы -м,

Грузоподъемность при Z=7,225м и высоте подъема Н=11,45м составляет 20,1 (т).

б) монтаж фахверковых колонн массой 3,51 (т) и высотой 11700 (мм)

Рисунок 8. Схема к выбору крана для монтажа фахверковых колонн

м,

м,

м,

Принимаем кран Liebher LTM1050 ,

длина стрелы -м,

Грузоподъемность при Z=9,35 (м) и высоте подъема Н=13,7 (м) составляет 15,3 (т).

в) монтаж подкрановых балок массой 4,0 (т) и высотой 820 (мм)

Рисунок 11. Схема к выбору крана для монтажа подкрановых балок

м,

м,

м,

Для монтажа подкрановых балок принимаем кран КамАЗ КС-55713 «Галичанин»,

длина стрелы -м,

Грузоподъемность при Z=4,5 (м) и высоте подъема Н=8,72 (м) составляет 12,8 (т).

г) монтаж ферм покрытия массой 2,75 (т) , высотой 1945 (мм) и пролётом 12000 (мм)

Рисунок 9. Схема к выбору крана для монтажа ферм покрытия

м,

м,

м,

Принимаем кран Liebher LTM1050 ,

длина стрелы -м,

Грузоподъемность при Z=7,31 (м) и высоте подъема Н=20,45 (м) составляет 16,7 (т).

д) монтаж плит покрытия массой 2,75 (т) и высотой 250 (мм)

Рисунок 10. Схема к выбору крана для монтажа плит покрытия

м,

м,

м,

Принимаем кран Liebher LTM1050 ,

длина стрелы -м,

Грузоподъемность при Z=14,4 (м) и высоте подъема Н=15,3 (м) составляет 7,6 (т).

е) монтаж стеновых панелей массой 0,086(т) и высотой 1500 (мм).

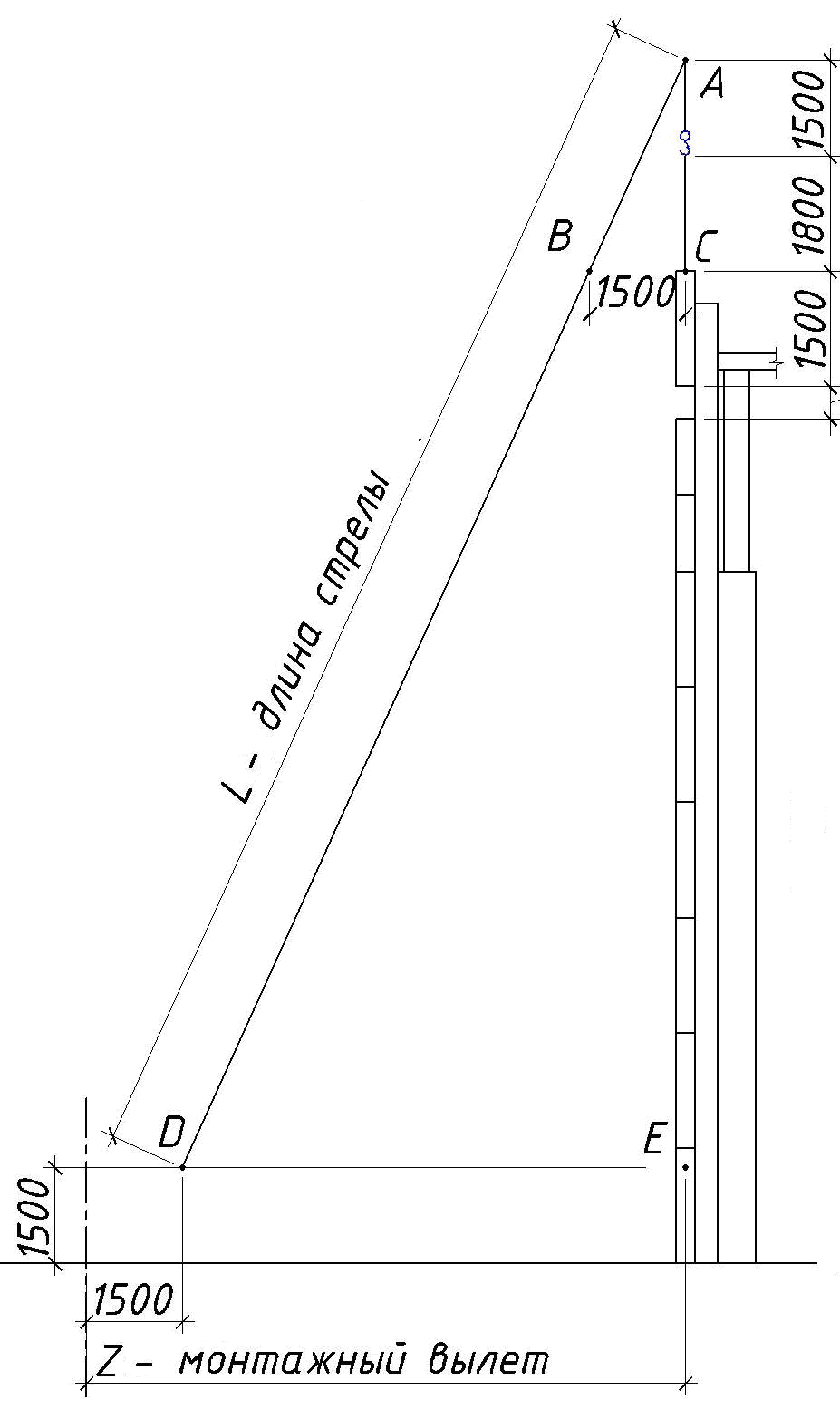

Рисунок 12. Схема к выбору крана для монтажа стеновых панелей

м,

м,

м,

Для монтажа подкрановых балок принимаем кран КамАЗ КС-55713 «Галичанин»,

длина стрелы -м,

Грузоподъемность при Z=7,77 (м) и высоте подъема Н=13,8 (м) составляет 4,3 (т).

ж) монтаж оконных блоков массой 0,17(т) и высотой 1200 (мм).

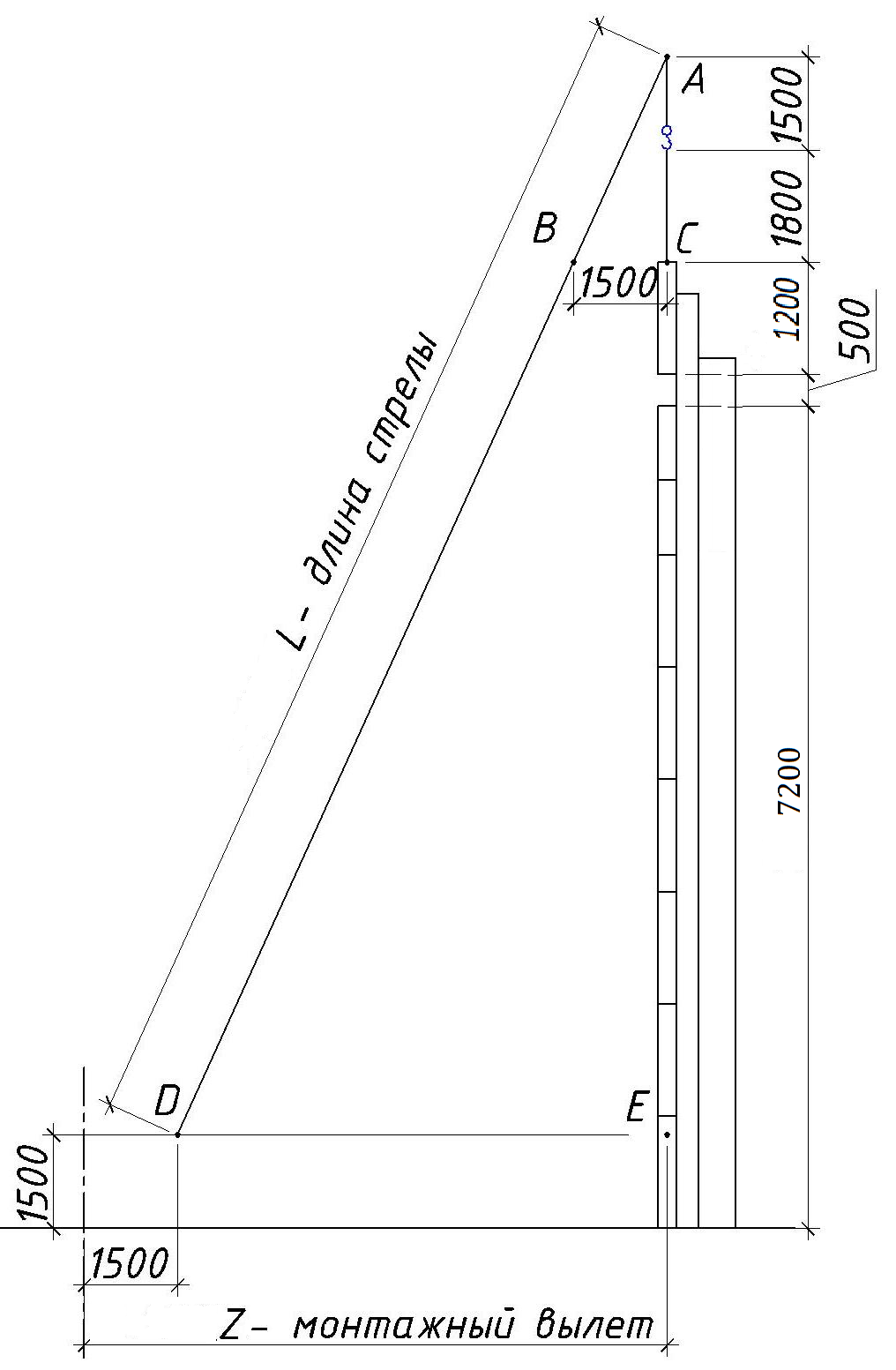

Рисунок 12. Схема к выбору крана для монтажа стеновых панелей

м,

м,

м,

Для монтажа подкрановых балок принимаем кран КамАЗ КС-55713 «Галичанин»,

длина стрелы -м,

Грузоподъемность при Z=6,36 (м) и высоте подъема Н=10,7 (м) составляет 5,8 (т).
