ВОПРОС 19-1.

Любую деталь можно представить как совокупность геометрических, идеально точных объемов, имеющих цилиндрические, плоские, конические и др. поверхности. В процессе изготовления деталей и эксплуатации машин возникают погрешности не только размеров, но также формы и расположение номинальных поверхностей. Кроме того, режущие элементы любого инструмента оставляют на обработанных поверхностях следы в виде чередующих выступов и впадин. Эти неровности создают шероховатость и волнистость поверхностей.

Таким образом, в чертежах форму деталей задают идеально точными номинальными поверхностями, плоскостями, профилями. Изготовленные детали имеют реальные поверхности, плоскости, профили, которые отличаются от номинальных поверхностей отклонениями формы и расположения, а также шероховатостью и волнистостью.

Для обеспечения правильной функции машин. Требуемой долговечности деталей и их монтажной взаимозаменяемости необходимо, чтобы конструктор установил допуски формы и расположения поверхностей и указал их на рабочих чертежах деталей так же, как и допуски размеров.

Для нормирования и количественной оценки отклонений формы и расположения поверхностей и профилей стандартом введены следующие термины и понятия:

Реальная поверхность – поверхность, ограничивающая деталь и полученная в результате обработки.

Номинальная поверхность – идеальная поверхность, номинальная форма которой задана на чертеже.

Действительная поверхность – поверхность, воспроизведенная по размерам, измеренным с допусками.

При оценке точности формы чаще всего дело имеют не с поверхностью, а с профилем. Оценку отклонения формы ведут от базовой поверхности. В качестве базовой поверхности принимают поверхность, имеющую форму номинальной поверхности, служащую базой для количественной оценки отклонения формы реальной поверхности.

Прилегающая поверхность:

имеет форму номинальной поверхности;
соприкасается с реальной поверхностью;
расположена вне материала так, что расстояние до наиболее удаленной точки реальной поверхности минимально (расстояние измеряется по нормали и прилегающей поверхности).

 – отклонение формы или расположения поверхности;

Т – допуск формы или расположения;

– длина нормируемого участка.

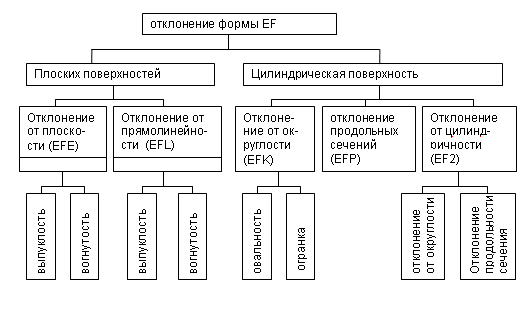

Комплексными показателями отклонениями формы - являются отклонения, используемые для характеристики работы детали в условиях эксплуатации. Эти параметры задаются нормативными документами, но не всегда обеспечены СИ.

Частными показателями – являются отклонения определенной геометрической формы.

Обозначение допусков формы и расположения поверхностей на чертежах.

Требование к точности формы поверхности указано на чертеже в прямоугольных рамках, разделенных на две или три части.

В первой части слева помещают знак допуска, во второй – числовое значение допуска, выраженное в мм, в третьей – базу от которой производится измерение.

Рамку допуска соединяют с контурной линией или вспомогательной вынос ной линией

элемента, к которому относится допуск.

Вопрос 19-2.

Указание базовых поверхностей

Допуски задаются либо в диаметральном либо в радиусном выражении

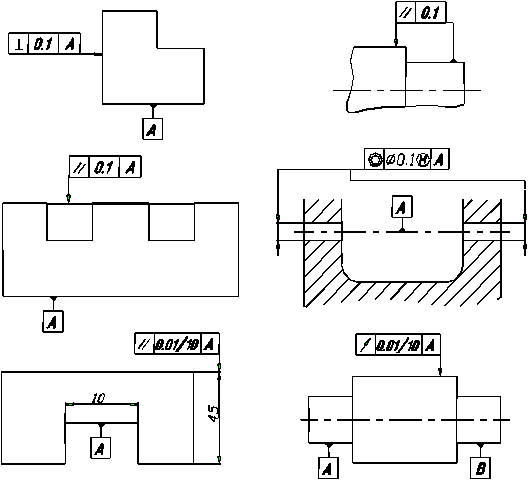

Примеры:

Суммарные отклонения формы и расположения поверхностей.

При изготовлении деталей машин реальные отклонения формы и расположения поверхностей в подавляющем большинстве возникают одновременно, т.е. поверхность элемента детали оказывается изготовленной с отклонением как по форме , так и по расположению . Сложив алгебраически эти отклонения , получим суммарное отклонение.

В отличие от отклонений расположениясуммарные отклонения определяют по точкам реальной нормируемой поверхности относительно прилегающих базовых поверхностей элементов деталей.

В качестве базовой поверхности, относительно которой определяется суммарное отклонение, принимается прилегающая поверхность или ее ось.

Все указанные отклонения формы и расположения ограничиваются допуском.

Если допуск на чертеже не указывается это значит, что отклонение ограничивается допуском на размер между поверхностями или осями. Существует 16 степеней точности(1-->16).

Допуски задаются в зависимости от интервалов номинальных размеров.

Соотношения между допуском формы и расположения, и допуском размера установлены посредством 3 уровней относительно геометрической точности:

А – нормальная T_фир=60% IT

B – нормальная T_фир=40% IT

C – нормальная T_фир=25% IT

Допуски на цилиндричность, круглость и продольное сечение составляют 30%, 20%, 12,5%.

Допуски расположения хорошо охватывающих и охватываемых поверхностей могут быть независимыми и зависимыми.

Независимый допуск - это допуск, числовое значение которого постоянно для всех деталей от действительного рассматриваемого размера или базового элемента.

Зависимый допуск - это допуск, изменяющийся в определенных границах в зависимости от действительного размера рассматриваемого или базового элемента из конкретной детали.

Вопрос 20-1. Отклонения формы цилиндрических поверхностей.

1. Поперечное сечение.

Отклонение от круглости – наибольшее расстояние  от точек реального профиля до прилегающей окружности Т круглости - наибольшее допускаемое значение отклонения от круглости.

Поле допуска круглости – область на плоскости, перпендикулярной оси поверхности вращения или проходящей через центр сферы, ограниченной двумя концентрическими окружностями, отстоящими одна от другой на расстоянии, равном допуску круглости Т.

Частные виды отклонения от круглости – овальность и огранка.

Овальность – реальный профиль представляет овальнообразную фигуру, max или min диаметры которого находится во взаимно перпендикулярных направлениях (биение шпинделя токарного или шлифовального станка, дисбаланс детали).

Огранка - реальный профиль представляет собой многогранную фигуру с четным или нечетным количеством граней. Возникает чаще всего при бесцентровом шлифовании - изменение положения мгновенного центра вращения детали.

Для определения отклонений от круглости применяют одно- , двух- и трехточечные приборы, кругломеры.

2. Продольное сечение.

Отклонение профиля продольного сечения – отклонение от прямолинейности и параллельности образующих.

Дифференциальные параметры.

Конусообразность - отклонение профиля продольного сечения, при котором образующие прямолинейны, но не параллельны.

Бочкообразность - отклонение профиля продольного сечения, при котором образующие не прямолинейны и диаметры увеличиваются от краев к середине сечения.

Седлообразность - отклонение профиля продольного сечения, при котором образующие не прямолинейны и диаметры уменьшаются от краев к середине сечения.

Отклонение от цилиндричности – наибольшее расстояние от точек реальной поверхности до прилегающего цилиндра. Понятие отклонение от цилиндричности характеризует совокупность отклонений формы всей поверхности детали.

Поле допуска – область в пространстве ограниченная двумя соосными цилиндрами.

Поперечное сечение:
