.docМосковский государственный технический университет им. Н.Э. Баумана
Домашнее задание
по курсу
«Электронные устройства роботов»
Расчет усилительного каскада
Вариант 2.
Выполнили:
студентки группы СМ11-51
Афонченкова И.И.
Рачеткина Е.Е..
Преподаватель:
Панков В.А.
Москва 2006г.
Исходные данные:
Решение.
1. Сопротивление нагрузки:
2. Выбор транзистора.
Выбираем транзистор 2N2222 со следующими характеристиками:
3. Выбор источника питания.
Напряжение источника питания находим,
учитывая напряжение пробоя выбранного
транзистора (
)
, согласно выражению:
4. Выбор рабочей точки.
Для нахождения рабочей точки построим входные и выходные вольтамперные характеристики для выбранного транзистора.
Эквивалентная схема в программе Micro-Cap 7.2.2.0 (Evaluation Version):
Входная ВАХ:
Выходная ВАХ:
Линия нагрузки проведена через следующие точки:
На абсциссе:
На ординате:
Переходная характеристика:
Для режима работы класса А рабочая точка берется в центре зоны нормального усилительного режима.
По выходной ВАХ определяем рабочий
коллекторный ток
и рабочее выходное напряжение
.
По входной ВАХ и переходной характеристике
определяем соответствующий базовый
рабочий ток
и рабочее входное напряжение
:
5. Расчет элементов каскада.
Определим сопротивление резистора в
коллекторной цепи
:
Найдем сопротивление резистора в
эмиттерной цепи. Для этого вводится
коэффициент стабильности коллекторного
тока:
Положим
.
- сопротивление резистора в эмиттерной
цепи
- сопротивление базового делителя
Определим сопротивления
и
базового делителя.
Определим емкости разделительных конденсаторов, а также емкость конденсатора в эмиттерной цепи.
-
входное сопротивление эмиттера
-
входное сопротивление всего каскада
Полученная схема усилительного каскада в программе Micro-Cap 7.2.2.0 (Evaluation Version):
Скорректируем значения резисторов и
емкостей в рассчитанной схеме каскада
для того, чтобы получить заданную по
условию задания величину коэффициента
усиления по напряжению
.
Построим графики процессов в усилительном каскаде.
Усиление по току:
Входной ток:
Выходной ток:
Усиление по напряжению:
Входное напряжение:

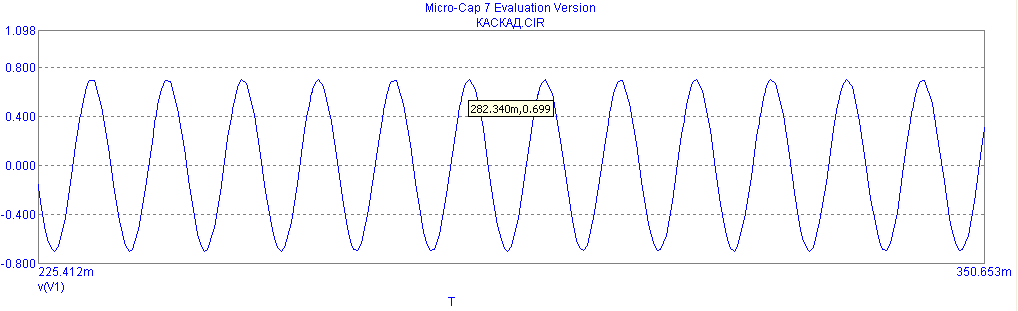

Выходное напряжение:
Таким образом, получили необходимое значение коэффициента усиления по напряжению.
6. Определение технических показателей каскада.
Эквивалентная схема замещения усилительного каскада:
RБ
RБ
RС
rЭ
rБ
rК*
RН~
eC
iБ
1.
2.
3.
4
.
