КР 3 / Вопрос 1

1, 7 – спускной и запорный вентили;

2 – входной коллектор;

3 – трубы экономайзера;

4 – входной коллектор подогретой воды;

5 – вход газов;

6 – барабан котла;

8,9 – обратный питательный и предохранительный клапаны;

10 – обводной трубопровод питания

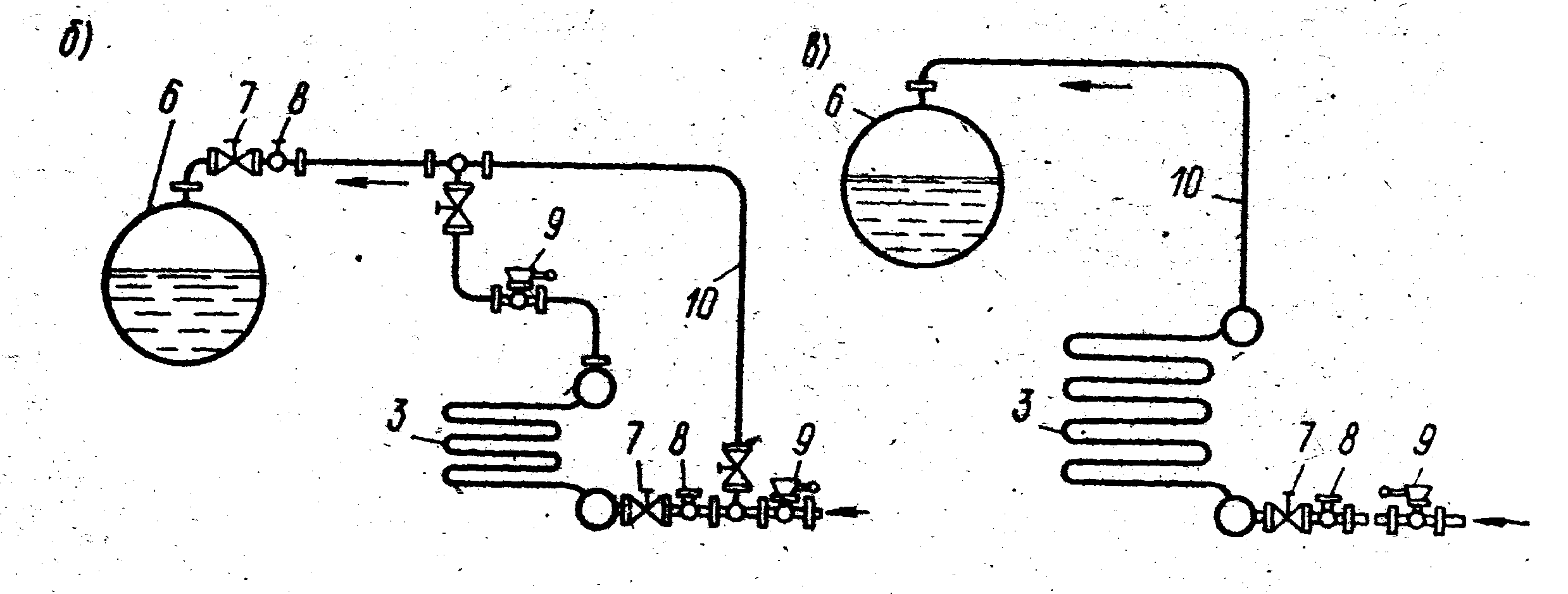

Рисунок 4 – Стальной трубчатый экономайзер (а) и схемы включения некипящего (б) и кипящего (в) экономайзеров

1 – обмуровка;

2 – воздухоперепускной короб;

3 – трубы;

4 - рама

1 – ротор;

2 – кожух;

3 – газоход;

4 – ход для воздуха;

5 – патрубок для воздуха;

6 – патрубок для газа

Рисунок 5 – Воздухоподогреватель: рекуперативный и регенеративный
