11.7. Расчет оемотки возбуждения
Магнитодвижущая сила обмоток параллельного или независимого возбуждения на один полюс при нагрузке, А,
,
(11.56)
где
—
продольная составляющая реакции якоря,
возникающая при сдвиге щеток с
геометрической нейтрали на относительную
дугух:
— МДС стабилизирующей обмотки;
— размагничивающее действие поперечной
реакции якоря.
При
компенсации реакции якоря компенсационной
обмотки составляющая
принимается равной нулю.
Конструкции изоляции и крепления обмоток главных полюсов приведены в табл. 11.2, 11.3.
Средняя длина витка обмотки главного полюса (рис. 11.24), м,
,
(11.57)
где
— толщина изоляции катушки по табл.
11.2, 11.3 плюс односторонний зазор между
катушкой и полюсом, который принимается
равным (0,5...0,8)·10-3
м при диаметрах якоря до 0,5 м.

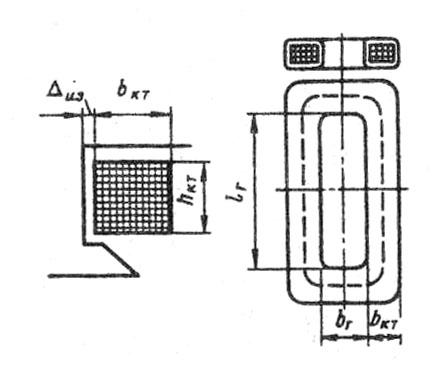

Рис. 11.24. К определению размеров катушек обмоток главных полюсов
Площадь сечения проводника обмотки при последовательном соединении катушек, м2,
,
(11.58)
где
—
коэффициент запаса МДС обмотки
возбуждения:
= 1,1...1,2.
Марка и размеры проводов обмоток возбуждения выбираются в соответствии с табл. 11.18.
Таблица 11.18. Марка и размеры проводов обмоток возбуждения
Сечение, м2 |
Марка провода |
Тип обмотки |
Менее 8·10-6 |
ПЭТВ, ПЭТ-155, ПСД, ПСДК |
Многослойная катушка; проводники круглого сечения |
(8—25)·10-6 |
ПЭТВП, ПЭТП-155, ПСД, ПСДК |
Многослойная катушка; проводники прямоугольного сечения с отношением сторон 1,4 — 1,8 |
Более 25·10-6 |
Голая шинная медь |
Однослойная по ширине катушка с намоткой меди на ребро |
Многослойные катушки из проводников круглого сечения выполняют сплошными. Размеры катушек (рис. 11.24) ориентировочно могут быть приняты в зависимости от диаметра якоря:
|
0,09 |
0,106 |
0,110 |
0,132 |
0,156 |
0,018 |
|
0,023 |
0,032 |
0,024 |
0,025 |
0,025 |
0,03 |
Катушки обмоток возбуждения машин с диаметром якоря свыше 0,2 м выполняют секционированными. Это увеличивает поверхность охлаждения обмоток и позволяет повысить плотность тока в обмотке возбуждения.
Проводники прямоугольного сечения и проводники из шинной меди наматываются плашмя, меньшей стороной сечения проводника по высоте катушки.
Для
расчета числа витков необходимо задаться
плотностью тока
в
обмотке возбуждения. Средние значения
могут
быть приняты равными (2...3)·106
А/м2
при исполнении по степени зашиты
IP44
и
(4,5...6)·106
А/м2
при исполнении по степени защиты IP22.
Число витков обмотки на один полюс
,
(11.59)
где
— номинальный ток возбуждения.
При укладке обмотки в межполюсном окне необходимо обеспечить воздушные промежутки между краями главных и добавочных полюсов и выступающими краями катушек и внутренней поверхностью станины не менее (6...8)·10-3 м.
Площадь сечения катушки, м2,
,
(11.60)
где
—
диаметр изолированного провода (при
проводах прямоугольного сечения
необходимо вместо
ввести
);
—
коэффициент заполнения, определяющий
разбухание катушки.
Окончательные размеры катушек обмоток возбуждения устанавливаются после размещения в межполюсном окне главных и добавочных полюсов. Если площадь межполюсного окна не позволяет разместить обмотки, то необходимо увеличить внутренний диаметр станины.
Сопротивление обмотки возбуждения, Ом,
.
(11.61)
Масса меди параллельной обмотки, кг,
.
(11.62)
Максимальный ток обмотки возбуждения, А,
.
(11.63)
Коэффициент запаса
,
(11.64)
где
должен
быть не менее 1,1.
На главных полюсах машин без компенсационных обмоток параллельного или независимого возбуждения в целях повышения устойчивости работы двигателя и частичной компенсации реакции якоря выполняют стабилизирующую обмотку, которая соединяется последовательно с обмоткой якоря и обмоткой добавочных полюсов. Конструктивно стабилизирующая обмотка располагается либо у полюсного наконечника, либо между секциями катушек главных полюсов, при этом она одновременно выполняет роль дистанционной прокладки.
Плотность
тока
стабилизирующей обмотки принимают в
первом приближении равной плотности
тока в обмотках главных полюсов.
Число параллельных ветвей стабилизирующей обмотки принимают равным числу ветвей компенсационной обмотки и обмотки добавочных полюсов.
Число витков на один полюс стабилизирующей обмотки
,
(11.65)
где
—
размагничивающее действие поперечной
реакции якоря, А;
— ток якоря, А;
— число параллельных ветвей обмотки
добавочных полюсов.
Полученное число витков округляют до ближайшего целого числа. Марка провода и конструкция обмотки выбираются согласно табл. 11.18.
Средняя длина витка обмотки, м,
где
— толщина изоляции катушки согласно
табл. 11.2 и 11.3 плюс односторонний зазор
между катушкой и полюсом, который
принимается равным (0,5...0,8)·10-3
при диаметрах якоря до 500 мм;
— ширина катушки, которая определяется
после выбора марки провода и размещения
обмотки в межполюсном окне.
Сопротивление стабилизирующей обмотки, Ом,
.
(11.67)
