1. Технический проект составляется по результатам рекогносцировки полевых обследований с целью определения технических условий проведения межевых работ. Содержание данного задания включает:
- текстовую часть;
- разбивочный чертеж.
Во время составления технического проекта систематизируются данные подготовительных работ, подготавливаются материалы для выноса проектных точек в натуру, а также по возможности намечаются точки, координаты которых необходимо определить в полевых условиях.
Договоримся, что на плановом материале и в текстовых документах характерные точки границ обозначаются литерами: по проекту – п, согласно съемке – с, для постановки на кадастровый учет – н.
Порядок выполнения
Для оформления текстовой части технического проекта воспользуйтесь таблицей 2.
Таблица 2. Технический проект межевых работ.
№№ пп |
Сведения о работах по межеванию |
Содержание |
1 |
Основание |
Договор №777/10 от 18.09.2010г. между ООО «УКС АвтоДор» и кадастровым инженером Соловьевым А.И. на выполнение кадастровых работ в отношении участков с КН 50:28:0040228:99 и 50:28:0040228:30, в связи со строительством автомобильной дороги «Барыбино - Ильинское» |
2 |
Цель |
|
3 |
Сведения о геодезической основе межевых работ с указанием системы координат: |
Система координат МСК-50. Съемочное обоснование планируется создать методом проложения теодолитных ходов от пунктов ГГС: Geo-1: X=413115.33; Y=2213131.28 Geo-2: X=413071.64; Y=2213137.16 Geo-3: X=413170.37; Y=2213399.61 Geo-4: X=413186.05; Y=2213381.20 |
4 |
Сведения об учтенных земельных участках, КН: |
50:28:0040228:9, 50:28:0040228:30 |
5 |
Сведения о неучтенных земельных участках |
|
6 |
Технические средства проведения работ |
Угловые и линейные измерения выполняются электронным тахеометром ELTA R55 (TS 3305) № 5555 (свидетельство о поверке Ростест № 555 от 01.09.2010г.) |
7 |
Организация производства и математической обработки измерений |
Для определения координат и площади объекта землеустройства необходимо проложить один теодолитный ход Длина хода составляет 0,5 км. Количество поворотных точек: 7 шт. Абсолютная невязка хода: 0,1 м. Относительная погрешность хода: 1/ 5000. |
8 |
Календарный план |
Подготовительные работы: 18.09 – 17.10 Полевые работы: 18.10-25.10 Оформление межевых планов: 26.10-31.10 Сдача межевых планов в Кадастровую палату: 1.11-2.11 Получение кадастровых паспортов: 3.11-1.12 |
Разбивочный чертеж составляют в качестве приложения к текстовой части на основании информации, полученной в процессе подготовительных работ, в целях ее наглядного отображения.
Для этого в рабочем файле необходимо открыть вкладку Технический проект, произвести в ней необходимые графические построения в слоях, рекомендуемых в таблице 1 для составления технического проекта, и привести все элементы чертежа в соответствие с условными обозначениями. Содержание информации, которую следует указать на чертеже, дано в таблице 3.
Таблица 3. Составление разбивочного чертежа
№№ пп |
Слой |
Содержание |
Рекомендации к выполнению |
Цвет, тип |
1 |
Квартал |
Контуры кадастровых кварталов |
Дано |
черный |
2 |
Проект |
Проект образования новых земельных участков |
Дано |
красный |
3 |
Проект |
Положение и названия пунктов, служащих геодезической основой |
Дано |
красный |
4 |
Растр |
Растровое изображение |
Дано |
фон, 35% насыщенность |
5 |
Вектор |
Условные границы декларативно учтенных земельных участков |
Дано |
черный, пунктир |
6 |
Вектор |
Вновь образуемые поворотные точки границ |
Дано |
красный |
7 |
Вектор |
Кадастровые номера земельных участков, учтенных в ГКН, и их существующие границы |
Обвести информацию слоя Растр с помощью инструментов Отрезок, Полилиния |
черный |
8 |
Технический |
Угловые и линейные данные для геодезических измерений |
Выполнить с помощью инструментов раздела меню Размеры, |
красный , привести все элементы чертежа в соответствие с условными обозначениями |
9 |
Геодезия |
Схематическое отображение геодезической съемки |
|
красный |

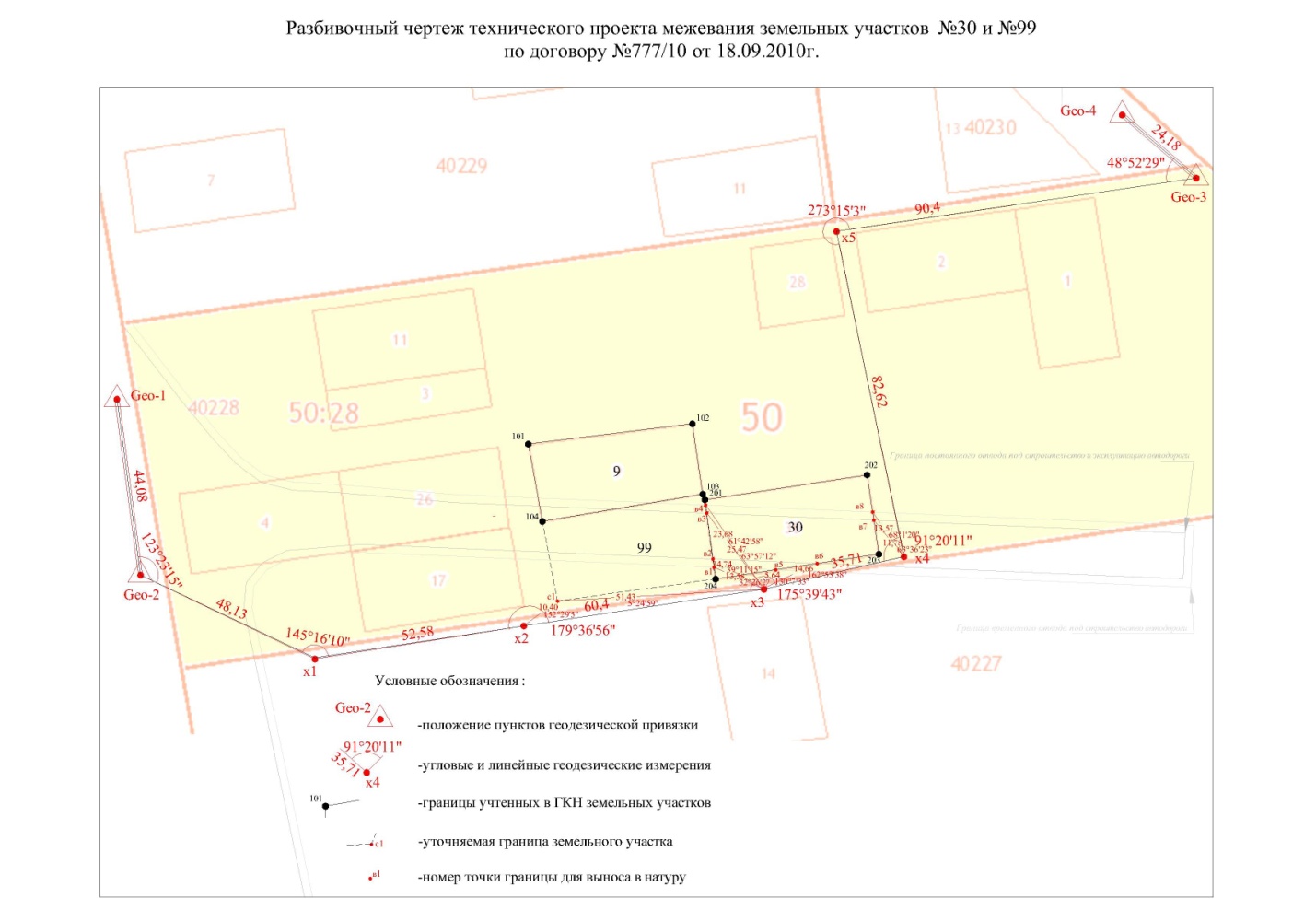

Пример разбивочного чертежа приведен на рис.8.
Рис. 8
На чертеже приведены угловые измерения от точек теодолитного хода до точек пересечения учтенных границ земельных участков с границами заданного проекта. В качестве подготовки к полевым разбивочным работам составляют ведомости координат характерных точек границ (таблица 5) и журнал выноса проекта в натуру.
Заметим, что координаты показанной на рис.6 точки с1 можно определить только в полевых условиях, тогда как координаты точек по проекту (п1-п8) уже известны, и в полевых условиях производится их вынос в натуру.
Таблица 5.Ведомость координат
№№ точек |
Координата X |
Координата Y |
1 |
2 |
3 |
|
||
101 |
413104.20 |
2213233.55 |
102 |
413109.25 |
2213274.37 |
103 |
413091.76 |
2213276.93 |
104 |
413084.97 |
2213237.07 |
201 |
413090.34 |
2213277.46 |
202 |
413096.55 |
2213317.76 |
203 |
413076.86 |
2213320.73 |
204 |
413070.65 |
2213280.12 |
|
||
п1 |
413075.31 |
2213279.49 |
п2 |
413077.10 |
2213279.25 |
п3 |
413087.26 |
2213277.88 |
п4 |
413089.05 |
2213277.64 |
п5 |
413074.72 |
2213293.14 |
п6 |
413076.13 |
2213302.27 |
п7 |
413085.70 |
2213314.80 |
п8 |
413087.49 |
2213314.53 |
