2.3 Пасти абразивні полірувальні
Всі вищеописані види абразивного інструменту не можуть забезпечити доведення і полірування поверхонь до доскональної (дзеркальної). Для отримання таких поверхонь використовують тонкодисперсні абразивні матеріали (менш 40мкм) у вільному вигляді, в суспензійному або у вигляді паст. Як полірувальний інструмент використовуються притири, тканні, повстяні або сізалеві круги, а також струменеві апарати.
Найширше застосовуються полірувальні пасти, що складаються з абразивного і зв’язуючого матеріалу. Внаслідок цього характеристиками паст слід вважати: абразивний матеріал, зернистість, рецептуру неабразивних матеріалів, концентрацію (процентна кількість абразивного матеріалу в пасті); консистенцію (ступінь густини пасти).
Абразивні матеріали в пастах - це тверді абразиви (всі види шліфматеріалів, описані вище) і м'які матеріали: окисел заліза, окисел хрому, маршалліт (порошок кремнезему SIO), крейдяна пудра, тальк. Як зв'язка в пастах використовуються жири і масла, головним чином олеїн, стеарин, парафін, вазелін і т.д.
По консистенції пасти ділять на 3 групи: рідкі, мазеподібні і тверді (брикетовані).
3 Ельборові (гост 17123–79) та алмазні шліфувальні круги на органічній, керамічній і металевій зв’язках
Алмазовміщуючий шар алмазних кругів складається з порошків алмазів марок и зернистістю: на органічній зв’язці АС2 160/125; АСМ (АСН) 5/3; АС4 200/160; АСМ (АСН) 5/3; АС6 250/200; ACM (ACH) 5/3; на керамической связке A3 250/200 —AM 5/3 (АН 5/3); АСЧ 200/160 —АСМ (АСН) 5/3; на металевій зв’язці А1; А2; A3 400/315 — А!; А2; A3 400/315—АСМ (АСН) 5/3; АС4 200/160 —АСМ (АСН) 5/3; АС6 250/200 —АСМ (АСН) 5/3; АС15; АС20; АС32 400/315 — АСМ (АСН) 5/3.
Ельборовміщуючий шар ельборових кругів повинен виготовлятися з ельбора марок: ЛО; ЛП; ЛД; ЛОМ; ЛОС, зернистістю 250/200—14/10; твердістю МЗ; СМ1; СМ2; С1; С2; С.Т1; СТ2; СТЗ; Tl; T2 для кругів на керамічній зв’язці і 250/200 — 3/2 для кругів на органічній зв’язці. Твердість інших кругів визначається рецептурою.
Таблиця 3.1– Ельборові (ГОСТ 17123—79) та алмазні шліфувальні круги на органічній, керамічній і металічній зв’язках
Тип, найменування, основні розміри |
Ескіз |

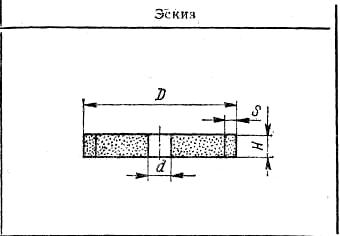

Алмазні (ГОСТ 16167—80) типа 1А1- пласкі прямого профілю D=16-500 мм, Н=2-100 мм, d=6-203 мм, S = 2-6 мм Ельборові типа 1А1, виконання 1 (без виточок на корпусі) D=25-500 мм, Н=4-50 мм, d=6-305 мм, S=5-20 мм. Ельборові типа 1А1, виконання 2 D=100-250 мм, Н=5-25 мм, d=20-127 мм, S=3-5 мм |
|
Алмазні (ГОСТ 16168—80Е) типа А8 - пласкі прямого профілю без корпуса D = 6-13 мм, H = 6-10 мм, d = = 2-4 мм Ельборові типа А8 D = 1-22 мм, H = 0,8-25 мм, d = 0,5-8 мм |
|
Ельборові типа 1Е1 — пласкі з двобічним конічним профілем D = 25-150 мм, H = 8; 10 мм, d = 8-51 мм, S = 10; 15 мм, α = 40; 60° |
|
Ельборові типа 1Е6 — пласкі з двобічним конічним профілем D = 75-500 мм, H = 6-13 мм, d = 20-305 мм, h = 3-6 мм, α = 45; 55; 60° |
|
Ельборові типа 1Д1— пласкі з двобічним конічним профілем D = 60-500 мм, H = 10-20 мм, d = 13 -305 мм, S = 15-25 мм, α = 15; 30; 40; 60° |
|
Продовження таблиці 3.1
Тип, найменування, основні розміри |
Ескіз |
Ельборові типа h1V1—пласкі з однобічним конічним профілем D = 100-250 мм, H = 8-32 мм, d = 32; 76 мм, S = 5-15 мм, α = 15; 20; 30° |
|
Ельборові типа 1А2 — пласкі прямого профілю D = 400 мм, S = 5 мм, d =160; 127 мм, H = 5; 10; 15; 20 мм |
|
Ельборові типа IFIX — пласкі з напівкругло-випуклим профілем D = 35-135 мм, H = 5-29 мм, d = 10-32 мм, S = 5-12,5 мм, r = 5-17мм |
|
Ельборові типа 4V9 профільні D =200; 250 мм, H = 16; 20 мм, d=32; 50,8 мм, b = 3; 12; 16; 25 мм, α = 15; 20° |
|

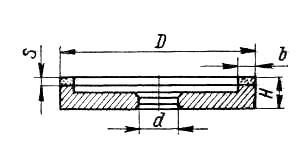

Алмазні (ГОСТ 1.6170—81Е) типа 6А2 – пласкі з виточкою D=50-300 мм, H=22-33 мм, d = I6-127 мм, b= 3-60 мм, S =2-6 мм Ельборові типа 6А2 — пласкі з виточкою D = 75-250 мм, H =23 -30 мм, d =20-76 мм, S =3-50 мм, b= 5-40 мм |
|
Алмазні (ГОСТ 16171—81Е) типа 9АЗ – пласкі з двобічною виточкою D=100-250 мм, Н=20-37 мм, d=51-76 мм; S= 3-4 мм; b= 6-20 мм Ельборові типа 9АЗ - пласкі з двобічною виточкою D = 100 і 250 мм, H = 20; 21 мм, d = 32; 76 мм; S = 3 мм., b = 3-20 мм |
|
Алмазні (ГОСТ 16172—80* Е) типа 12А2 - 45° — чашечні конічні D=50-250 мм, H = 19,5 - 52 мм, d = 16 - 76 мм, S = 3-5 мм, b = 2-20 мм Ельборові типа 12А2 - 45° - чашечні конічні D = 50 - 200 мм, H = 20 - 29 мм, d = 16-32 мм, S = 3-6 мм, b = 3-20 мм |
|
Продовження таблиці 3.1
Тип, найменування, основні розміри |
Ескіз |
Алмазні (ГОСТ 16174—81Е) типа 12V5—45°— чашечні конічні D=50-50 мм, H=20-40 мм, d = 16-51 мм, S = 3-5 мм, b = 3-6 мм Ельборові типа 12V5 — 45° — чашечні конічні D = 125; 150 мм, S = 3; 6 мм, H = = 39; 41 мм, b = 3; 6 мм |
|
Алмазні (ГОСТ 16175—81Е) типа 12А2—20е— тарілчасті D = 50-250 мм, H = 6-23 мм, d = 10-51 мм, S = 2 мм; b = 3--10 мм Ельборові типа 12А2 - 20°- тарілчасті D = 50-200 мм, H = 10-21,5 мм, d = 10-51 мм, S = 1,5; 3 мм, b = 3-10 мм |
|
Ельборові чашечні конічні типа 11А2 D = 75-150 мм, H = 35; 50 мм, d = 20; 32 мм, b = 5; 10 мм, S = 3-5 мм |
|
Алмазні (ГОСТ 16177—82Е) типа 12V5 — 20° — тарілчасті D = 32-150 мм, H = 5-16 мм, d = 10-51 мм, S =1-3 мм, b = 1,5-10 мм Ельборові типа 12V5 — 20° — тарілчасті D = 50-125 мм, Н = 10; 11,5 мм, d = 16-32 мм, S = 1,5; 3 мм, b = 3,5 мм |
Див. тип 12V5 — 45°, але замість кута 45° — кут 20° |
Алмазні (ГОСТ 16176—82Е) типа 12V4 — тарілчасті D = 50-150 мм, Н = 6-16 мм, d = 16-51 мм, S = 1,5-3 мм, b= 1-5 мм Ельборові типа 12R4 — тарілчасті D = 75-200 мм, Н = 10-20 мм, d = 20; 32 мм, S = 1,5-5 мм, b = 2-5 мм |
|
Продовження таблиці 3.1
Тип, найменування, основні розміри |
Ескіз |
Ельборові типа 12R9 — тарілчасті D = 100; 125; 150 мм, Н = 10; 13; 16 мм, d = 20; 32 мм, b = 10; 15 мм, S = 2-8 мм |
|
Ельборові типа 12V9 — тарілчасті D = 220; 225; 275 мм, H = 20; 18; 20 мм, d = 40-90 мм, S = 2-8 мм, α = 18; 20°, β = 4,5; 10; 12; 15° |
|
Алмазні (ГОСТ 16178—82Е) типа 12D — тарілчасті D = 125-300 мм, H = 13-25 мм, d = 32-76 мм, b = 4-60 мм, S = 2; 3 мм |
|
Ельборові типа 14А1 — пласкі прямого профілю D = 75; 100 мм, Н = 6 мм, d = 20 мм, h = 3; 5 мм |
|
Алмазні (ГОСТ 16i79—82E) типа 14ЕЕ1X — пласкі з двобічним конічним профілем D = 25-400 мм, Н = 3-10 мм, d = 6-203 мм, Н1 = 3-6 мм, S= 2-5 мм, α = 30; 40; 60; 90; 120° Ельборові типа 14ЕЕ1Х — пласкі з двобічним профілем D = 50; 125; 350; 400 мм, d = 16; 32; 127; 203 мм, S = 3; 5 мм, Н = 5 мм, Н1 = 3 мм, α = 35, 45; 60; 90° |
|
Алмазні (ГОСТ 16180—82Е) типа IFF IX — пласкі с напівкруглим профілем D = 50-150 мм, Н = 2-32 мм, d = 16-51 мм, R = 1-16 мм, S = 2-7 мм |
|
Алмазні (ГОСТ 16169—81Е) типа 14U1 — пласкі прямого профілю трьохбічні D = 125-250 мм, H = 10-20 мм, S = 2; 3 мм, d = 32-76 мм |
|
Т
Таблиця 3.2 – Рекомендована зернистість абразивних кругів для різних умов обробки
Вид и марка зв’язки |
Зернистість |
Шорсткість обробленої поверхні Rа, мкм |
||
Торцьове шліфування и заточка |
Плоске шліфування периферією круга |
Кругле шліфування |
||
Органічна: |
|
|
|
|
БП2, Б156, Т02 |
200/160–100/80 |
0,63–0,16 |
1,0–0,32 |
1,0–0,32 |
Б2 (з металевим наповнювачем) |
80/63–50/40 |
0,32–0,16 |
063–0,2 |
0,63–0,2 |
Б1, 01 (алмази з покриттям) |
125/100–50/40 |
0,32–0,1 |
0,63–0,16 |
0,8–0,2 |
Б1, Б3, БР, Р1, Р9, Р14Е (алмази без покриття) |
125/100–20/14 |
0,32–0,05 |
0,5–0,1 |
0,63–0,125 |
Металева: |
|
|
|
|
МВ1, ПМ1 (підвищеної продуктивності) |
200/160-125/100 100/80–80/63 |
1,0–0,32 0,5–0,16 |
1,25–0,63 1,0–0,32 |
1,25–0,63 1,25–0,4 |
МК, М15, М1, М (підвищеної стой кости) |
63/50–50/40 250/200-125/100 100/80–80/63 63/50–50/40 |
032–0,16 1,0–0,32 0,5–0,16 0,32–0,16 |
0,63–0,16 1,25–0,63 1,0–0,32 0,63–0,16 |
0,63–0,32 1,25–0,63 1,25–0,4 0,63–0,32 |
Керамічна К1 |
160/125–80/63 |
0,8–0,32 |
1,25–0,32 |
1,25–0,32 |
Для електролітичного шліфування: |
|
|
|
|
МВ1, ПМ1, МК |
200/160-125/100 |
1,25–0,32 |
2,0–0,63 |
2,0–0,63 |
М15, М1, М (металеві) |
100/80–80/63 |
0,63–0,2 |
1,25–0,63 |
1,25–0,63 |
БПЗ (органічна токопровідна) |
160/125–100/80 80/63–50/40 |
0,5–0,1 0,16–0,05 |
0,63–0,16 0,32–0,08 |
0,63–0,16 0,32–0,08 |
Таблиця 3.3 – Рекомендована галузь застосування алмазних та ельборових кругів різної форми
Тип круга |
Призначення |
1А1 (стандартний) |
Обробка циліндричних та плоских поверхонь на внутри-, кругло- і плоскошліфувальних верстатах |
1А1 (спеціальний на металевій зв'язці) |
Безцентрове шліфування твердосплавних матеріалів |
А8 |
Обробка внутрішніх циліндричних поверхонь
|
6А2; 9АЗ; 11А2 12А2;14V1 |
Заточка та доводка інструмента |
11V9 |
Заточка та доводка фрез зі вставними лезами |
12V5 |
Заточка та доводка по заднім поверхням ріжучого інструменту із спіральним зубом
|
12R4 |
Заточка и доводка передньої поверхні багатолезового прямозубого інструменту |
12D9 |
Заточка и доводка черв’ячних фрез по переднім поверхням |
14ЕЕ1Х; 1D1; 1Е1;1E6Q |
Шліфування і доводка фасонних поверхонь, шліфування різьби |
IFF1X; 1F1X; 14А1 |
Обробка стружколомаючих канавок, шліфування фасонних поверхонь |
