2.6 Назначение поршневых колец.
Поршневые кольца — это незамкнутые кольца, которые плотно посажены в канавках на внешних поверхностях поршней в поршневых двигателях, таких как двигатели внутреннего сгорания или паровые двигатели.
Поршневые кольца выполняют три главные функции:
Уплотнение (герметизацию) камеры сгорания (или камеры расширения).
Улучшение теплопередачи через стенку цилиндра.
Регулирование расхода смазки.
Разрыв между концами поршневого кольца сжимается до нескольких тысячных долей сантиметра, когда поршень установлен в цилиндре.
Поршневые кольца, применяемые в двигателях, делятся на компрессионные и маслосъемные. Компрессионные кольца уменьшают прорыв газов из цилиндров в картер, а маслосъемные снимают излишки масла с зеркала цилиндров и не допускают проникновения масла в камеру сгорания. Кольца изготовлены из чугуна или стали и имеют разрез - замок.
2.6.1 Устройство поршневых колец.
При установке поршня в цилиндр поршневое кольцо предварительно сжимают. Разжимаясь, оно плотно прилегает к зеркалу цилиндра. На кольцах имеются фаски, за счет которых кольцо несколько перекашивается и быстрее притирается к зеркалу цилиндра. На поршнях описываемых двигателей установлено по два чугунных компрессионных кольца и по одному маслосъемному. Маслосъемное кольцо отличается от компрессионного тем, что в нем для масла имеются сквозные прорези.
Для улучшения приработки колец их наружные поверхности покрывают тонким слоем олова. Верхнее компрессионное кольцо для уменьшения износа покрывают слоем пористого хрома. При установке колец на поршень их замки следует размещать в разные стороны.

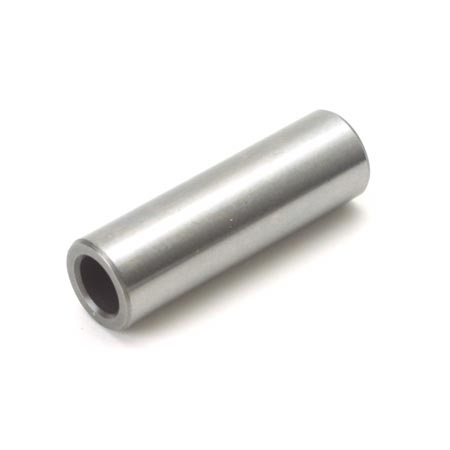

2.7 Назначение поршневого пальца.
Поршневой палец, шарнирно соединяет поршень с верхней головкой шатуна.
2.7.1 Устройство поршневого пальца.
Палец изготовлен в виде пустотелого цилиндрического стержня, наружная поверхность которого закалена путем нагрева токами высокой частоты. Во избежание задиров цилиндров в местах выхода пальца из бобышек осевое его перемещение ограничивается двумя разрезными стальными кольцами, установленными в выточках бобышек поршня.
3.Работа КШМ.
Прямая схема: Поршень под действием давления газов совершает поступательное движение в сторону коленчатого вала. С помощью кинематических пар «поршень-шатун» и «шатун-вал» поступательное движение поршня преобразовывается во вращательное движение коленчатого вала.
Обратная схема: Коленчатый вал под действием приложенного внешнего крутящего момента совершает вращательное движение, которое через кинематическую цепь «вал-шатун-поршень» преобразовывается в поступательное движение поршня.
