2.3.1 Устройство шатуна.

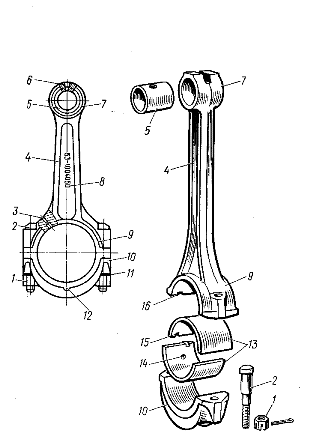

1 — гайка; 2 — болт; 3 и 14 — отверстия для масла; 4 — стержень шатуна; 5 — бронзовая втулка; 6 — отверстие для прохода масла к поршневому пальцу; 7 — верхняя головка шатуна; 8 — номер шатуна; 9 — нижняя головка шатуна; 10 — крышка нижней головки; 11 — стопорная шайба; 12 — метка; 13 — вкладыши; 15 — усик; 16 — паз в головке шатуна.
Основными частями шатуна являются верхняя головка с запрессованной в не бронзовой втулкой, стержень и нижняя головка с крышкой. Шатун воспринимает большие нагрузки, меняющиеся по величине и направлению. Он подвергается сжатию, изгибу и растяжению. Чтобы выдержать такие нагрузки, шатун должен быть прочным, жестким и легким для уменьшения сил инерции. Шатун штампуют из стали и подвергают термообработке (закалке и отпуску); его стержень имеет двутавровое сечение для увеличения прочности и жесткости.
Крышку нижней головки шатуна крепят к нему двумя болтами, изготовленными из высококачественной стали. Гайки болтов шатуна затягивают только динамометрическим ключом и тщательно шплинтуют или стопорят специальными стопорными шайбами.
Большое значение для прочности шатуна имеет состояние его поверхности. Она должна быть чистой без рисок и забоин, которые могут быть причиной разрушения шатунов. Дробеструйная обработка шатунов позволяет ликвидировать риски и забоины и значительно увеличить их прочность. При разборке и сборке двигателя надо очень осторожно обращаться с шатунами: не бросать, не сваливать навалом и оберегать от ударов.
2.4 Назначение коленчатого вала.
Коленчатый вал — деталь сложной формы, имеющая шейки для крепления шатунов, от которых воспринимает усилия и преобразует их в крутящий момент. Составная часть кривошипно-шатунного механизма.
2.4.1 Устройство коленчатого вала.
Коренная шейка — опора вала, лежащая в коренном подшипнике, размещённом в картере двигателя.
Шатунная шейка — опора, при помощи которой вал связывается с шатунами (для смазки шатунных подшипников имеются масляные каналы).
Щёки — связывают коренные и шатунные шейки.
Передняя выходная часть вала (носок) — часть вала, на которой крепится зубчатое колесо или шкив отбора мощности для привода газораспределительного механизма (ГРМ) и различных вспомогательных узлов, систем и агрегатов.
Задняя выходная часть вала (хвостовик) — часть вала, соединяющаяся с маховиком или массивной шестернёй отбора основной части мощности.
Противовесы — обеспечивают разгрузку коренных подшипников от центробежных сил инерции первого порядка неуравновешенных масс кривошипа и нижней части шатуна.
2.5 Назначение маховика.
Маховик (Маховое колесо) — массивное вращающееся колесо, использующееся в качестве накопителя (инерционный аккумулятор) кинетической энергии.
2.5.1 Устройство маховика.
Он изготовлен в виде массивного чугунного диска и прикреплен к фланцу коленчатого вала болтами с гайками. Для предотвращения нарушения балансировки маховик установлен на несимметрично расположенные штифы и болты.
