Выполнение работы
Для правильного функционирования аппаратуры ТЛС-31 в соответствии с требованиями схемы связи необходимо:
1) Соединить разъем интерфейса RS-232 платы КС-04 с последовательным портом RS-232(Com-port) компьютера, используя кабель AT-9F/9F link.
ПИТАНИЕ КОМПЬЮТЕРА ДОЛЖНО БЫТЬ ВЫКЛЮЧЕНО !
2) Подать напряжение питания на блок ТЛС-31.
3) Включить компьютер.
4) Выполнить установку связи с блоком ТЛС-31, зарегистрироваться открыть карту сети полученную на предыдущей работе собрать схему, ознакомиться с функцией транзита потоков платы АМ-35 .
5) Составить отчёт.
Схема для проведения лабораторно работы
При нормальных условиях работы платы АМ-35 в автоматическом режиме сигнал от генератора поступает на микрофонный вход тестера Морион Е-1 и вводится в выбранный канальный интервал потока Е1направления А. Далее пройдя процесс мультиплексирования, оптический тракт и демультиплексирование мы можем его получить на направлении В. Подключив тестер к соответствующему потоку и выделив выбранный канальный интервал мы можем наблюдать форму нашего сигнала на осциллографе подключенному к телефонному выходу тестера. Таким образом мы можем визуально убедиться в работе всего тракта приёма и передачи аппаратуры.
При облуживании аппаратуры в ЛАЗах не редко приходиться менять её конфигурацию, например блоков ВТК роль которого в нашем случаи выполняет тестер Е-1 при перезагрузки блока ВТК-12 обычно возникает шум и чтобы избежать этого можно воспользоваться режимом транзит всех потоков платы АМ-35 на время перезагрузки блока.
При установки режима транзит всех потоков потоки Е1 перестают выделяться платой АМ-35 из потока Е3 и напрямую проходят с одного направления в другое. Что мы можем наблюдать на экране осциллографа.
По завершению работы необходимо снять галочку с режима транзит всех потоков.
Приложение
ТАБЛИЦА АДРЕСАЦИИ АППАРАТУРЫ
Название узла |
Тип блока |
IP-адрес |
Qx(HDLC)-адрес |
Групповой адрес |
Адрес соединения |
Гл.маг.1 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.1.1 |
0 1 32 |
10.1.1.1 |
100.1.1.1 |
Гл.маг.2 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.1.2 |
0 1 32 |
10.1.1.1 |
100.1.1.2 |
Гл.маг.3 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.1.3 |
0 1 32 |
10.1.1.1 |
100.1.1.3 |
Гл.маг.4 |
ТЛС-31 ВТК-12 OGM-30Е ТЛС-31 |
1.1.1.4 1.1.2.2 |
0 1 32 64 |
10.1.1.1 10.1.1.2 |
100.1.1.4 100.1.2.2 |
Гл.маг.5 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.1.5 |
0 1 32 |
10.1.1.1 |
100.1.1.5 |
Гл.маг.6 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.1.6 |
0 1 32 |
10.1.1.1 |
100.1.1.6 |
Гл.маг.7 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.1.7 |
0 1 32 |
10.1.1.1 |
100.1.1.7 |
1сегм.1 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.2.1 |
0 1 32 |
10.1.1.2 |
100.1.2.1 |
1сегм.3 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.2.3 |
0 1 32 |
10.1.1.2 |
100.1.2.3 |
1сегм.4 |
ТЛС-31 ВТК-12 OGM-30Е> ТЛС-31 |
1.1.2.4 1.1.3.3 |
0 1 32 64 |
10.1.1.2 10.1.1.3 |
100.1.2.4 100.1.3.3 |
2сегм.1 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.3.1 |
0 1 32 |
10.1.1.3 |
100.1.3.1 |
2сегм.2 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.3.2 |
0 1 32 |
10.1.1.3 |
100.1.3.2 |
2сегм.4 |
ТЛС-31 ВТК-12 OGM-30Е |
1.1.3.4 |
0 1 32 |
10.1.1.3 |
100.1.3.4 |

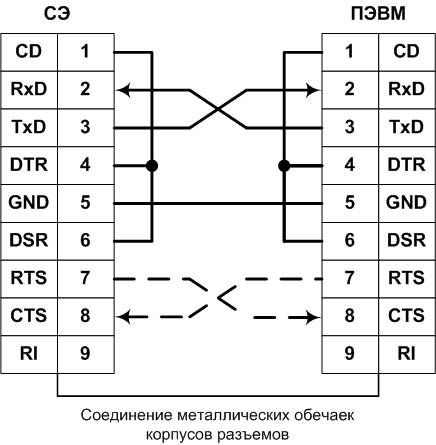

Распайка шнура для подключения РС к плате
КС04 или КС010
Методические указания разработали
Доцент ГЛУШКО В.П.,
Инженер ЛЕБЕДЕВ Д.А.
