3.10. Печать схемы
Multisim позволяет выбрать:
цветная или черно-белая печать схемы;
печать с фоном или без фона;
печать с границами страницы или без границ;
масштаб изображения схемы, подходящий для печати.

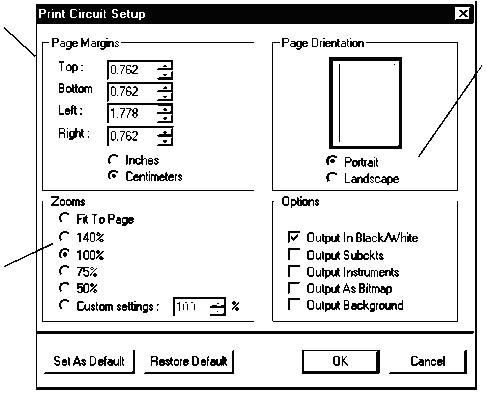

Чтобы установить свойства печати схемы надо использовать команду Print/Print Circuit/Print Circuit Setup. Появится окно Print Circuit Setup, показанное на рис. 1.21.
Границы страницы для печати
Расположение
схемы в вертикальной или горизонтальной
ориентации
Масштаб
печати
Рис. 1.21
Установка параметров печати производится в правой нижней части экрана, активизируя необходимые свойства:
Output in Black/White – печать схемы в черно-белом режиме (для монохромных принтеров). Цветные компоненты печатаются оттенками серого.
Output Subcircuits – печать схем и подсхем на отдельных листах.
Output Instruments – печать схем и изображений инструментов, использованных в схеме, на отдельных листах.
Output as Bitmap – печать в виде точечного рисунка.
Output Background – печать фона. Используется для цветных принтеров или печати белым по черному.
Чтобы распечатать файл схемы, надо выбрать команду File/Print Circuit/Print.
При предварительном просмотре файла надо выбрать File/Print Circuit/Print Review. Схема появится в окне просмотра, где ее можно увеличить, переходить от страницы к странице и напечатать.
Окно предварительного просмотра имеет следующие инструменты:
Переход от страницы к странице
в многостраничном документе
Увеличение/уменьшение
изображения
Печатание просмотренного
документа
Показ одной или двух страниц
одновременно
Закрытие окна просмотра
печати
3.11. Добавление шины
Шины – это группа параллельных дорожек на схеме, которые используются, чтобы соединять одну группу штырьков с другой по одному пути. На реальной схеме шина может представлять собой одну полосу меди или несколько проводов, несущих двоичный код.
Чтобы поместить шину на схему, нужно:
1) выбрать команду Place/Place Bus;
2) левой клавишей мыши нажать в первой точке расположения шины;
3) аналогично нажать в следующей точке расположения шины;
4) продолжать нажимать в нужных точках, пока шина не будет завершена;
5) дважды нажать левой клавишей мыши, чтобы обозначить конечную точку шины. Шина будет создана в том цвете, который установлен для виртуальных компонентов;
6) соединить схему с шиной в любом ее месте – появится окно названия узла Node Name (рис. 1.22);
Рис. 1.22
7) в случае необходимости изменить изображаемое название (это название будет привязано к слову «Bus» и сформирует название узла) и нажать кнопку ОК.
Чтобы изменить цвет шины, надо нажать на нее правой кнопкой мыши и выбрать Color из контекстного меню.
Чтобы изменить относительный ID шины (по умолчанию Multisim дает ей относительный ID «Bus»), нужно дважды нажать на шину левой клавишей мыши и поменять относительный ID в появившемся окне свойств.
