3.5. Установка меток
Multisim присваивает метку помещенному компоненту, узлу или выводу компонента. Можно изменить или удалить метку компонента либо узла. Метки выводов устанавливаются в меню Component Editing. Можно выбрать содержание, шрифт (размер, цвет, и т. д.).
Multisim также позволяет добавить блок названия и дополнительный текст в рабочее окно.
Изменение меток и атрибутов компонентов. Помещенным компонентам Multisim присваивает метки и, для большинства компонентов, относительные обозначения ID. Задать эту информацию можно, используя вкладку Label окна свойств Рroperties компонента.
Чтобы присвоить метку и/или ID компоненту, необходимо:
1) дважды нажать левую кнопку мыши на компоненте – появится окно свойств Рroperties компонента;

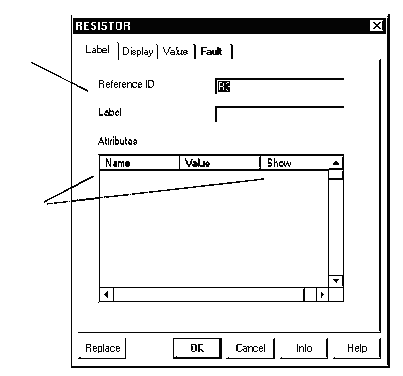

2) выбрать вкладку Label (рис. 1.15);
3) ввести или изменить метку и/или ID (который должен состоять из букв или цифр и не должен содержать специальных символов и пробелов);
4) ввести или изменить атрибуты компонента (любое выбранное имя или значение). Так, можно дать компоненту название производителя или любое другое, например «новый резистор», «изменен 15го мая»;
5) выбрать атрибуты компонента, которые будут показаны вместе с ним.
Введение или изменение
относительного ID и/или
метки
Имя или значение компонента,
отображаемое вместе с ним
Рис. 1.15
3.6. Изменение номера узла
Multisim автоматически присваивает каждому узлу на схеме номер, который можно изменить или переместить.
Чтобы изменить номер узла, необходимо:

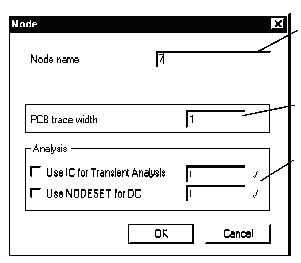

1) подвести курсор к соединению и дважды нажать на нем левой кнопкой мыши – появится окно свойств узла, показанное на рис. 1.16;
Название узла, которое появляется в
окне схемы
Размер изображения узла
Значения напряжения в узле
в выбранном анализе
Рис. 1.16
2) произвести необходимые настройки;
3) для подтверждения сделанных настроек нажать кнопку ОК, для их отмены – кнопку Cancel.
Чтобы переместить метку узла, надо навести на нее курсор и, удерживая нажатой левую клавишу мыши, перенести в новое место рабочего окна.
3.7. Добавление блока заголовка
Вводить информацию о схеме, включая название, описание и размер, можно с использованием окна блока заголовка Title Block. Независимо от того, отражается блок заголовка или нет, его можно редактировать.
Чтобы ввести информацию о схеме, нужно:

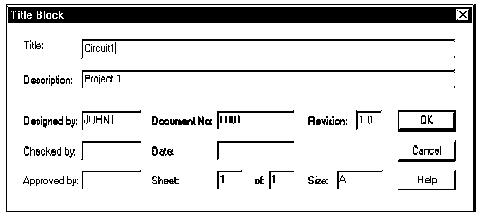

выбрать команду Options/Modify Title Block – появится окно Title Block (рис. 1.17);
Рис. 1.17
2) ввести информацию о схеме и нажать кнопку ОК. Блок заголовка появится в правом нижнем углу рабочего окна. Заголовок не появится, если сделать его скрытым.
Для редактирования содержания блока заголовка нужно выбрать команду Options/Modify Title Block.
3.8. Добавление прочего текста
В программе Multisim можно делать пометки на схеме, например, пояснять отдельную часть схемы.
Чтобы добавить текст, следует:
1) выбрать команду Place/Place Text;
2) левой клавишей мыши нажать в том месте рабочего окна, где нужно поместить текст – появится текстовое окно;
3) ввести текст;
Выбранное место появления
текста
4) чтобы остановить ввод текста, нажать левой клавишей мыши в любом месте окна схемы.
Чтобы удалить текст, надо нажать правую кнопку мыши на текстовом окне и выбрать Delete из контекстного меню или нажать клавишу DELETE на клавиатуре.
Чтобы поменять цвет текста, надо нажать правую кнопку мыши на текстовом окне, выбрать Color из контекстного меню и указать необходимый цвет.
Чтобы изменить шрифт текста, надо нажать правую кнопку мыши в окне схемы, выбрать Font из контекстного меню и установить необходимый шрифт.
Добавление описания. В определенной части схемы наряду с текстом можно добавить комментарии. Их можно редактировать, перемещать в окне схемы и распечатывать.
Чтобы добавить описание, необходимо:

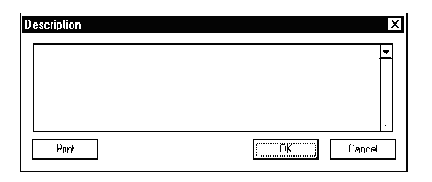

1) выбрать команду View/Show Text Description Box – появится окно описаний (рис. 1.18);
Рис. 1.18
2) ввести текст в появившемся окне;
3) чтобы сохранить текст и закрыть окно описаний, нажать кнопку ОК, чтобы закрыть окно без сохранения – кнопку Cancel.
Чтобы распечатать описание, в окне описаний Description надо нажать кнопку Print.
Чтобы добавить или изменить описание, снова выбрать команду View/Show Text Description Box – появится окно описаний с текстом, сохраненным в предыдущий раз. Чтобы найти необходимый текст нужно использовать ленту прокрутки справа в окне.
