3.3. Соединение компонентов
После установки на схеме всех компонентов нужно выполнить их соединение. У всех компонентов есть выводы, которые можно использовать для соединения компонентов между собой или с инструментами. Связывать компоненты можно автоматически или вручную. При автоматическом соединении программа Multisim находит путь для связи и при этом не допускает соединения через другие компоненты или наложения одних связей на другие. При ручном соединении нужно вручную контролировать прокладку связей в окне схемы. Можно сочетать эти методы, например, начать соединять вручную, а затем перейти на автоматическое соединение.
Автоматическое соединение компонентов. Для соединения компонентов необходимо указать курсором на вывод первого компонента, а затем нажать левую клавишу мыши и, не отпуская ее, провести линию к штырьку другого компонента. После чего отпустить клавишу. Multisim автоматически разместит соединение необходимой конфигурации, которое будет пронумеровано как узел (рис. 1.7).
Сгенерированный системой номер
Рис. 1.7
Причиной того, что соединение компонентов не удается, может быть помещение связи слишком близко к окружающим компонентам. Следует поместить соединение в другом месте или использовать соединение компонентов вручную.
Чтобы удалить соединение, надо его выделить и нажать кнопку на клавиатуре DELETE, или правую кнопку мыши и выбрать DELETE из контекстного меню.
Соединение компонентов вручную. Чтобы соединить два компонента вручную, необходимо:
1) указать курсором на штырек первого компонента, нажать левую клавишу мыши и, не отпуская ее, протянуть соединение. Контролировать прокладку соединения необходимо нажатием кнопки мыши. Каждое нажатие закрепляет связь. Например:
Здесь была нажата кнопка мыши
Стандартная линия связи огибает компоненты, с которыми нет соединения, например:
Соединение огибает этот
компонент

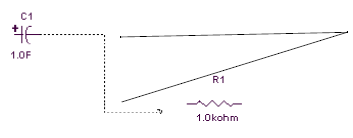

Чтобы провести соединение через компонент, надо поместить курсор в нужном месте рядом с компонентом и, удерживая нажатой кнопку SHIFT, протянуть соединение, например:
Соединение проходит через компонент
2) левой клавишей мыши нажать на нужный штырек второго компонента, чтобы завершить соединение – создается нужная конфигурация связи и соединение нумеруется.
Чтобы остановить процесс соединения, надо нажать кнопку ESC.
Чтобы удалить линию связи, следует выделить ее и нажать кнопку DELETE или выбрать пункт Delete из контекстного меню.
Сочетание автоматического и ручного соединения. Можно сочетать два метода соединения во время протягивания одной линии связи. Стандартным является автоматическое соединение, пока не будет нажата где-либо левая кнопка мыши и не будет создана связь (это будет ручное соединение). Программа продолжит автоматическое соединение, пока опять не будет нажата левая кнопка мыши – на нужном выводе или связи, чтобы завершить соединение или в другой промежуточной точке проводимой связи. Этот метод позволяет использовать автоматическое соединение для большинства связей, а ручное соединение только при выполнении сложных линий связи.
Установка свойств соединений. Чтобы установить свойства соединения, необходимо:
1) с помощью команды Options/Preferences выбрать вкладку Wiring;
2) в поле Аutowire данной вкладки выбрать одно из двух свойств: Autowire on connection (автосвязь при соединении) и Autowire on move (автосвязь при перемещении). При выборе Autowire on connection программа сама определит наиболее подходящий путь для соединения выбранных компонентов. При отключении Autowire on connection Multisim будет проводить соединения, точно следуя за курсором. При выборе Autowire on move программа Multisim будет изменять форму связей при перемещении компонента;
3) в поле Wire width (ширина связи) данной вкладки можно выбрать ширину всех связей;
4) чтобы применить выбранные настройки только для данной схемы, нажать кнопку ОК. Чтобы применить выбранные настройки для данной и последующих схем, нажать кнопку Set as Default, затем кнопку ОК. Чтобы восстановить предыдущие настройки (если сделанные изменения не подходят и нужно начать сначала), следует нажать кнопку Restore Default и затем продолжить настройку. Чтобы отменить изменения и закрыть окно, нужно нажать кнопку Cancel.
Изменение формы соединения. Чтобы изменить форму созданной линии связи, необходимо:
1
Точки переноса
Рис. 1.8
2) чтобы изменить форму линии связи, нужно левой клавишей мыши нажать на любую из них и переместить ее так, чтобы линия связи приняла требуемую форму, или навести курсор на любое место линии связи. Когда курсор примет форму двойной стрелки, нажать на левую кнопку мыши и, чтобы изменить форму линии связи, тянуть точку переноса в направлении стрелок.
Чтобы добавить или удалить точку переноса нужно, удерживая нажатой кнопку CTRL, нажать левой кнопкой мыши на соединение в том месте, где это необходимо.
Изменение цвета соединения. Заданный по умолчанию цвет линий связи устанавливается в окне Preferences.
Чтобы изменить цвет уже созданной связи, нужно нажать на ней правую кнопку мыши и выбрать Color в контекстном меню. Выбрав цвет из предложенной цветовой палитры, следует нажать кнопку ОК, чтобы применить его к выбранной линии связи.
Чтобы изменить цветовую гамму (включая заданный по умолчанию цвет линии связи) только текущей схемы, надо нажать правую кнопку мыши в окне схемы. Появившееся окно позволит установить другую цветовую схему.
Ручное добавление соединения. Чтобы начать создание связи из точки, которая не является выводом, нужно добавить переход. Multisim автоматически вставляет переход при соединении одной линии связи с другой, чтобы отличить их от линий связи, которые пересекаются, но не соединены.
Чтобы вручную добавить соединение, необходимо:
1) выбрать пункт меню Place/Place Junction;
2) левой клавишей мыши нужно нажать в том месте, куда надо поместить переход – соединение появится в выбранном месте.
Чтобы проложить линию связи из созданного соединения, необходимо:
1) подвести курсор к переходу, чтобы его заменил символ «+»;
2) нажать на левую клавишу мыши и провести линию связи из соединения в нужное место.
Вращение/отражение компонентов. Вращать или отражать компонент можно, либо с помощью контекстного меню, либо выбрав компонент и используя команды из меню Edit.
Чтобы перевернуть компонент, используя контекстное меню, необходимо:
1) подвести курсор к компоненту и нажать правую кнопку мыши;
2) из появившегося меню выбрать пункт 90 Clockwise, чтобы повернуть компонент на 90 по часовой стрелке, или пункт 90 Counter CW, чтобы повернуть компонент на 90 против часовой стрелки (рис. 1.9).

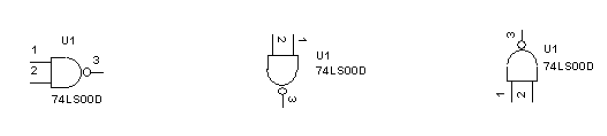

Неповернутый элемент
Элемент, повернутый на 90
по часовой стрелке
Элемент, повернутый на 90
против часовой стрелки
Рис. 1.9
Текст, относящийся к элементу (метки, значения, информация о модели), будет также перемещен и повернут. Номера выводов будут перемещены вместе с соответствующими штырьками. Все линии связи компонента будут автоматически переложены.
Чтобы отразить компонент, необходимо:
1) подвести курсор к компоненту и нажать правую кнопку мыши;
2) из появившегося меню выбрать пункт Flip Horizontal, чтобы отразить компонент горизонтально, или пункт Flip Vertical, чтобы отразить компонент вертикально (рис. 1.10).
Текст, связанный с элементом может быть перемещен, но не отражен. Все линии связи компонента будут автоматически переложены.
Неотраженный элемент
Элемент, отраженный
горизонтально
Элемент, отраженный
вертикально
Рис. 1.10
