Газотурбинные установки (гту).
Принцип работы газовой турбины аналогичен принципу работы паровой турбины и конструктивно они примерно такие же. ГТУ могут быть открытого и закрытого типа. На ГТУ открытого типа используют газ и жидкое топливо, на ГТУ закрытого типа используют любой газ и тепло передается через стенку.
ГТУ открытого типа.
Основное оборудование ГТУ открытого типа:
- газовые турбины;
- воздушный компрессор;
- электрогенератор.

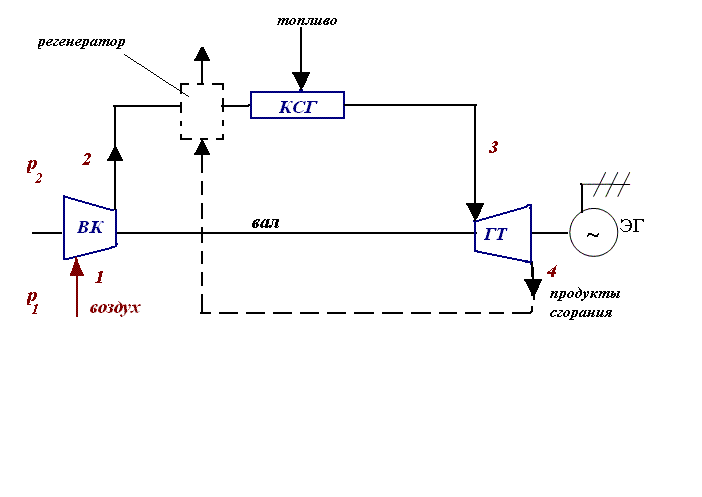

Рисунок 83.
ВК – воздушный компрессор, КСГ – камера сгорания, ГТ – газовая турбина.
Воздух поступает в воздушный компрессор, сжимается, повышается давление; с повышенным давлением поступает в камеру сгорания, где происходит сгорание топлива. Продукты сгорания идут на лопатки газовой турбины, здесь происходит превращение тепловой энергии в механическую. Компрессор находится на одном валу с турбиной. 50-60% вырабатываемой мощности турбиной потребляет компрессор, привод компрессора. Воздух забирает часть тепла продуктов сгорания в регенераторе.
ГТ – 100 – 750, где число 100 означает 100 МВт полезной мощности (электрической мощности в данном случае), а 750 – температура продуктов сгорания перед турбиной.

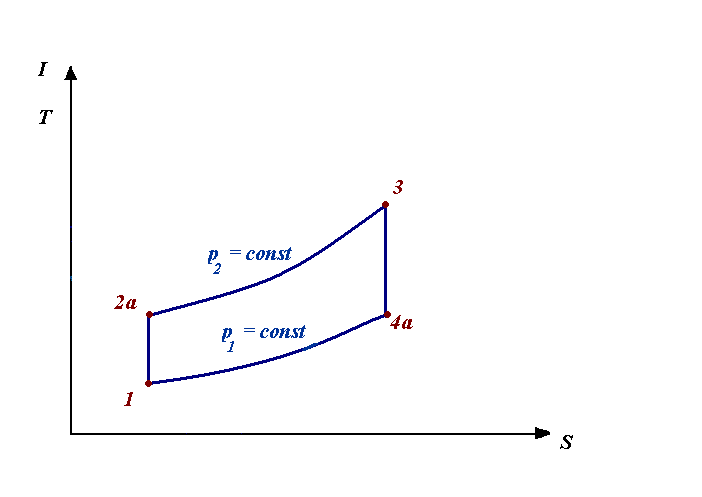

Рисунок 84. Идеальный цикл ГТУ. Цикл Брайтона.

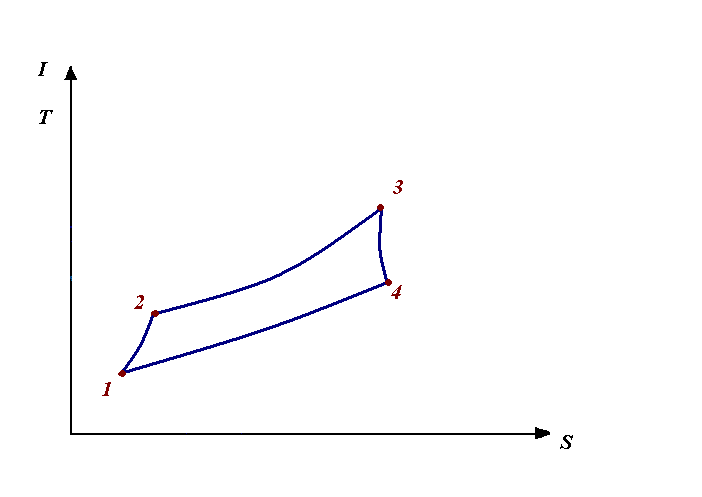

Рисунок 85. Реальный цикл.
2а – 3 подвод тепла
4а – 1 отвод тепла
1 - 2а - 3 – 4а – 1 полезная работа
Лекция 29.
Эффективность ГТУ.
ηГТУ = [αTад. ∙ ηoi ∙ ηм – αкад / (ηкад ∙ ηм)] / Qподв ∙ ηксг ∙ ηг
абсолютный электрический КТД ГТУ
Qподв – подведенное тепло, ηксг – КПД камеры сгорания.
Рисунок 86.

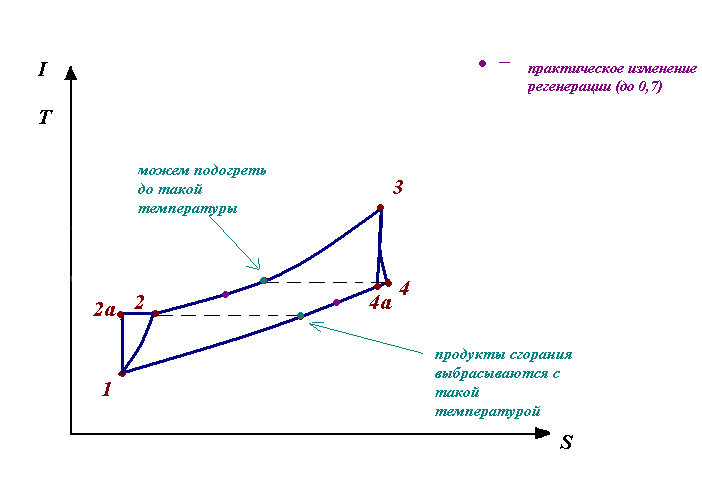

Способы увеличения эффективности ГТУ
осуществление регенерации
Теоретически степень регенерации может изменяться от 0 до 1, а практически до 0,7.
σ
= 0 ÷ 1, а практически σ = 0 ÷ 0,7
регенерация равна нулю, следовательно, регенерации нет.

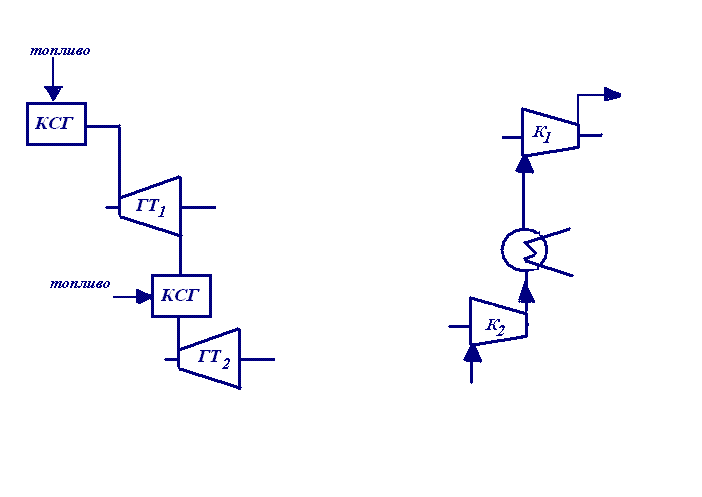

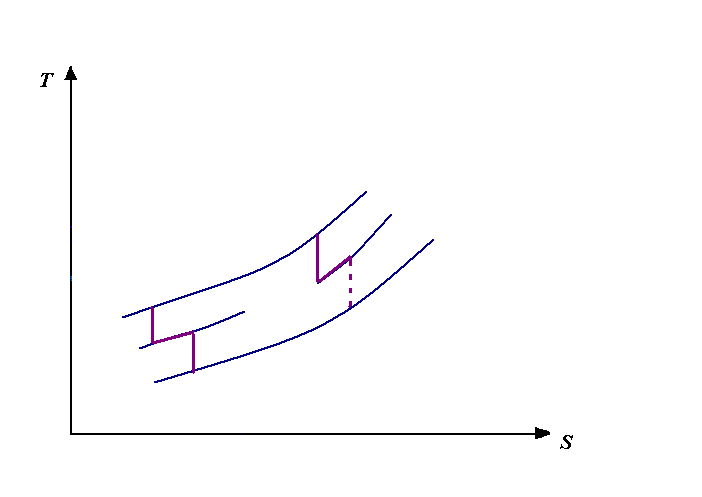

2. промежуточный подвод и отвод тепла
Рисунок 87.
Рисунок 88.
Рисунок 89.
Процесс с изотермическим подводом и отводом тепла, при бесконечном подводе пи отводе тепла + регенерация =Цикл Карно.
Оценка КПД.
КПД компрессора адиабатичекий изменяется 0,75 ÷ 0,85. КПД турбины адиабатический выше, чем у паровой турбины, 0,85 ÷ 0,9. ηмех = 0,97 ÷ 0,98

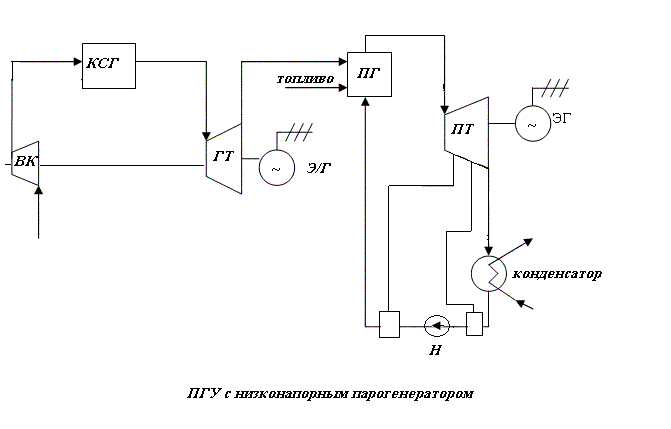

Парогазовые установки (пгу).
Увеличить верхнюю температуру подвода (750 и выше) и уменьшается температура отвода.
Теплота уходящих газов используется для подогрева питательной воды паровой части установки, что приводит к вытеснению регенеративного подогрева питательной воды.
Рисунок 90.
Рисунок 91.
ВНПГ – высоконапорный парогенератор
Отсутствует камера сгорания у ПГУ с высоконапорным парогенератором. КПД не падает, мощность растет, так как есть регенерация.
